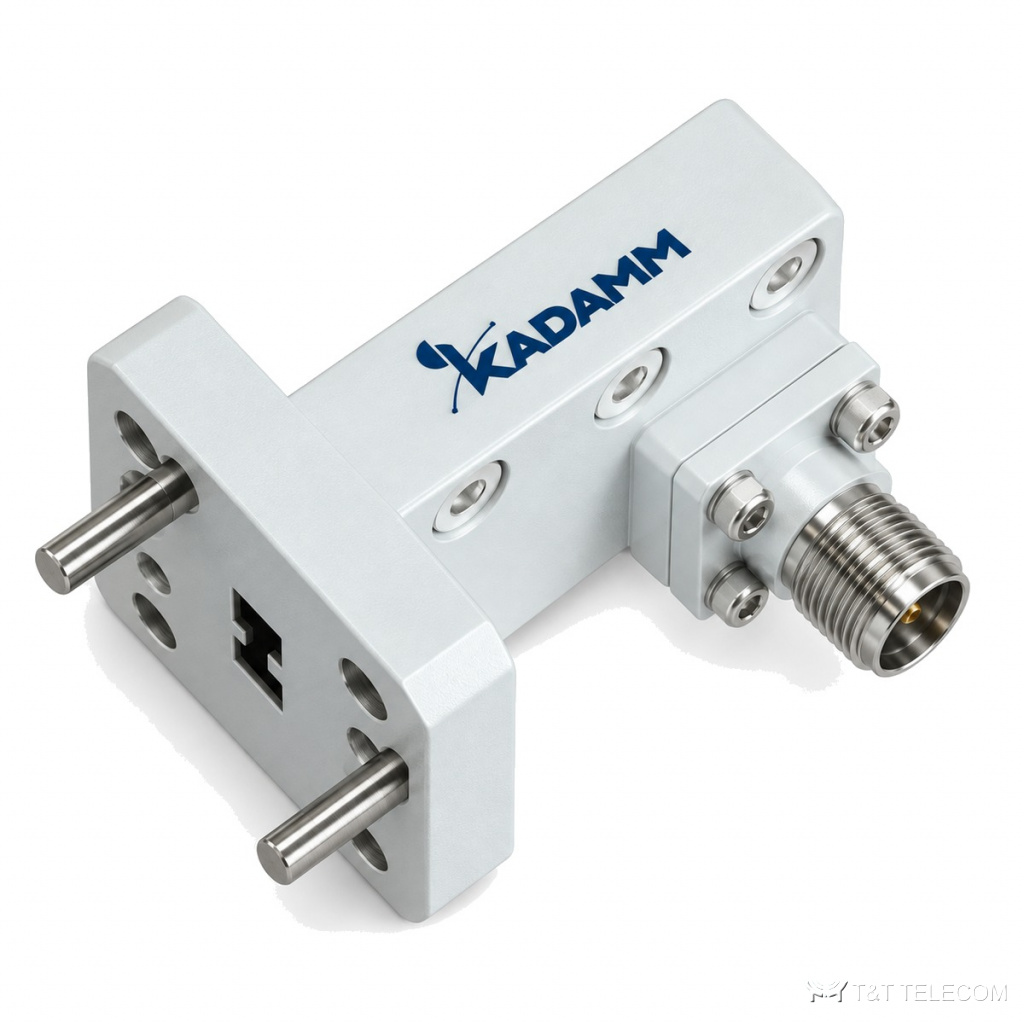

Серия коаксиально-волноводных переходов KADAMM ВКП — 640 МГц – 112 ГГц, соединители SMA, 166 моделей
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ВКП: серия из 166 коаксиально-волноводных переходов, 640 МГц – 112 ГГц. Переходы ВКП возбуждают волну в волноводе от коаксиального входа. Основное о ВКП: диапазон 640 МГц – 112 ГГц; соединители SMA; вносимые потери 0,2–1,15 дБ; КСВН 1,15–1,6.
Где применяют
- Стыковка коаксиальных и волноводных узлов — ВКП.
- Испытательные установки — ВКП.
- Подключение измерительных приборов к волноводу — ВКП.
Исполнения серии ВКП
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Типоразмер волновода | Фланец | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR10-1,0(в)-Т-UG-387/UM | 73,8–112 | 0,5 | 1,35 | 1,0 мм (в) | WR-10 | UG-387/UM | торцевой ввод |
| KADAMM ВКП-WR10-1,0(в)-У-UG-387/UM | 73,8–112 | 1,15 | 1,6 | 1,0 мм (в) | WR-10 | UG-387/UM | угловой |
| KADAMM ВКП-WR10-1,0(р)-Т-UG-387/UM | 73,8–112 | 0,5 | 1,35 | 1,0 мм (р) | WR-10 | UG-387/UM | торцевой ввод |
| KADAMM ВКП-WR10-1,0(р)-У-UG-387/UM | 73,8–112 | 1,15 | 1,6 | 1,0 мм (р) | WR-10 | UG-387/UM | угловой |
| KADAMM ВКП-WR10-NMD1,0(в)-Т-UG-387/U | 75–110 | 0,5 | 1,35 | NMD1,0 мм (в) | WR-10 | UG-387/U | торцевой ввод |
| KADAMM ВКП-WR10-NMD1,0(р)-Т-UG-387/U | 75–110 | 0,5 | 1,35 | NMD1,0 мм (р) | WR-10 | UG-387/U | торцевой ввод |
| KADAMM ВКП-WR112-N(в)-Т-FBP84 | 6,57–9,9 | - | 1,2 | N (в) | WR-112 | FBP84 | торцевой ввод |
| KADAMM ВКП-WR112-N(в)-Т-FDP84 | 6,57–9,9 | - | 1,2 | N (в) | WR-112 | FDP84 | торцевой ввод |
| KADAMM ВКП-WR112-N(в)-У-FBP84 | 6,57–9,9 | - | 1,2 | N (в) | WR-112 | FBP84 | угловой |
| KADAMM ВКП-WR112-N(в)-У-FDP84 | 6,57–9,9 | - | 1,2 | N (в) | WR-112 | FDP84 | угловой |
| KADAMM ВКП-WR112-N(р)-Т-FBP84 | 6,57–9,9 | - | 1,2 | N (р) | WR-112 | FBP84 | торцевой ввод |
| KADAMM ВКП-WR112-N(р)-Т-FDP84 | 6,57–9,9 | - | 1,2 | N (р) | WR-112 | FDP84 | торцевой ввод |
| KADAMM ВКП-WR112-N(р)-У-FBP84 | 6,57–9,9 | - | 1,2 | N (р) | WR-112 | FBP84 | угловой |
| KADAMM ВКП-WR112-N(р)-У-FDP84 | 6,57–9,9 | - | 1,2 | N (р) | WR-112 | FDP84 | угловой |
| KADAMM ВКП-WR112-SMA(в)-Т-FBP84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FBP84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(в)-Т-FDM84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FDM84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(в)-Т-FDP84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FDP84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(в)-У-FBP84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FBP84 | угловой |
| KADAMM ВКП-WR112-SMA(в)-У-FDM84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FDM84 | угловой |
| KADAMM ВКП-WR112-SMA(в)-У-FDP84 | 6,57–9,9 | - | 1,2 | SMA (в) | WR-112 | FDP84 | угловой |
| KADAMM ВКП-WR112-SMA(р)-Т-FBP84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FBP84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(р)-Т-FDM84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FDM84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(р)-Т-FDP84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FDP84 | торцевой ввод |
| KADAMM ВКП-WR112-SMA(р)-У-FBP84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FBP84 | угловой |
| KADAMM ВКП-WR112-SMA(р)-У-FDM84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FDM84 | угловой |
| KADAMM ВКП-WR112-SMA(р)-У-FDP84 | 6,57–9,9 | - | 1,2 | SMA (р) | WR-112 | FDP84 | угловой |
| KADAMM ВКП-WR112-TNC(р)-У-FBP84-A | 6,57–9,99 | - | 1,2 | TNC (р) | WR-112 | FBP84 | угловой |
| KADAMM ВКП-WR1150-N(в)-У-FDP9 | 0,64–0,98 | - | 1,3 | N (в) | WR-1150 | FDP9 | угловой |
| KADAMM ВКП-WR1150-N(р)-У-FDP9 | 0,64–0,98 | - | 1,3 | N (р) | WR-1150 | FDP9 | угловой |
| KADAMM ВКП-WR12-1,0(в)-Т-UG-387/U | 60,5–91,9 | 1,1 | 1,35 | 1,0 мм (в) | WR-12 | UG-387/U | торцевой ввод |
| KADAMM ВКП-WR12-1,0(в)-У-UG-387/U | 60,5–91,9 | 1,15 | 1,6 | 1,0 мм (в) | WR-12 | UG-387/U | угловой |
| KADAMM ВКП-WR12-1,0(р)-Т-UG-387/U | 60,5–91,9 | 0,5 | 1,35 | 1,0 мм (р) | WR-12 | UG-387/U | торцевой ввод |
| KADAMM ВКП-WR12-1,0(р)-У-UG-387/U | 60,5–91,9 | 1,15 | 1,6 | 1,0 мм (р) | WR-12 | UG-387/U | угловой |
| KADAMM ВКП-WR137-N(в)-Т-FDM70 | 5,38–8,17 | 0,3 | 1,25 | N (в) | WR-137 | FDM70 | торцевой ввод |
| KADAMM ВКП-WR137-N(в)-Т-FDP70 | 5,38–8,17 | 0,3 | 1,25 | N (в) | WR-137 | FDP70 | торцевой ввод |
| KADAMM ВКП-WR137-N(в)-У-FDM70 | 5,38–8,17 | - | 1,2 | N (в) | WR-137 | FDM70 | угловой |
| KADAMM ВКП-WR137-N(в)-У-FDP70 | 5,38–8,17 | - | 1,2 | N (в) | WR-137 | FDP70 | угловой |
| KADAMM ВКП-WR137-N(р)-Т-FDM70 | 5,38–8,17 | 0,3 | 1,25 | N (р) | WR-137 | FDM70 | торцевой ввод |
| KADAMM ВКП-WR137-N(р)-Т-FDP70 | 5,38–8,17 | 0,3 | 1,25 | N (р) | WR-137 | FDP70 | торцевой ввод |
| KADAMM ВКП-WR137-N(р)-У-FDM70 | 5,38–8,17 | - | 1,2 | N (р) | WR-137 | FDM70 | угловой |
| KADAMM ВКП-WR137-N(р)-У-FDP70 | 5,38–8,17 | - | 1,2 | N (р) | WR-137 | FDP70 | угловой |
| KADAMM ВКП-WR137-SMA(в)-У-FDM70 | 5,38–8,17 | - | 1,2 | SMA (в) | WR-137 | FDM70 | угловой |
| KADAMM ВКП-WR137-SMA(в)-У-FDP70 | 5,38–8,17 | - | 1,2 | SMA (в) | WR-137 | FDP70 | угловой |
| KADAMM ВКП-WR137-SMA(р)-У-FDM70 | 5,38–8,17 | - | 1,2 | SMA (р) | WR-137 | FDM70 | угловой |
| KADAMM ВКП-WR137-SMA(р)-У-FDP70 | 5,38–8,17 | - | 1,2 | SMA (р) | WR-137 | FDP70 | угловой |
| KADAMM ВКП-WR15-1,0(в)-Т-UG-385/UM | 50–75 | 0,8 | 1,35 | 1,0 мм (в) | WR-15 | UG-385/UM | торцевой ввод |
| KADAMM ВКП-WR15-1,0(р)-Т-UG-385/UM | 50–75 | 0,8 | 1,35 | 1,0 мм (р) | WR-15 | UG-385/UM | торцевой ввод |
| KADAMM ВКП-WR15-1,85(в)-У-UG-385/UM | 50–67 | 0,8 | 1,6 | 1,85 мм (в) | WR-15 | UG-385/UM | угловой |
| KADAMM ВКП-WR15-1,85(р)-У-UG-385/UM | 50–67 | 0,8 | 1,6 | 1,85 мм (р) | WR-15 | UG-385/UM | угловой |
| KADAMM ВКП-WR159-N(в)-У-FDP58 | 4,64–7,05 | - | 1,2 | N (в) | WR-159 | FDP58 | угловой |
| KADAMM ВКП-WR159-N(р)-У-FDP58 | 4,64–7,05 | - | 1,2 | N (р) | WR-159 | FDP58 | угловой |
| KADAMM ВКП-WR159-SMA(в)-Т-FDM58 | 4,64–7,05 | - | 1,2 | SMA (в) | WR-159 | FDM58 | торцевой ввод |
| KADAMM ВКП-WR159-SMA(в)-Т-FDP58 | 4,64–7,05 | - | 1,2 | SMA (в) | WR-159 | FDP58 | торцевой ввод |
| KADAMM ВКП-WR159-SMA(в)-У-FDM58 | 4,64–7,05 | - | 1,2 | SMA (в) | WR-159 | FDM58 | угловой |
| KADAMM ВКП-WR159-SMA(в)-У-FDP58 | 4,64–7,05 | - | 1,2 | SMA (в) | WR-159 | FDP58 | угловой |
| KADAMM ВКП-WR159-SMA(р)-Т-FDM58 | 4,64–7,05 | - | 1,2 | SMA (р) | WR-159 | FDM58 | торцевой ввод |
| KADAMM ВКП-WR159-SMA(р)-Т-FDP58 | 4,64–7,05 | - | 1,2 | SMA (р) | WR-159 | FDP58 | торцевой ввод |
| KADAMM ВКП-WR159-SMA(р)-У-FDM58 | 4,64–7,05 | - | 1,2 | SMA (р) | WR-159 | FDM58 | угловой |
| KADAMM ВКП-WR159-SMA(р)-У-FDP58 | 4,64–7,05 | - | 1,2 | SMA (р) | WR-159 | FDP58 | угловой |
| KADAMM ВКП-WR187-N(в)-У-FDP48 | 3,94–5,99 | - | 1,2 | N (в) | WR-187 | FDP48 | угловой |
| KADAMM ВКП-WR187-N(р)-У-FDP48 | 3,94–5,99 | - | 1,2 | N (р) | WR-187 | FDP48 | угловой |
| KADAMM ВКП-WR187-SMA(в)-У-FDP48 | 3,94–5,99 | - | 1,15 | SMA (в) | WR-187 | FDP48 | угловой |
| KADAMM ВКП-WR187-SMA(р)-У-FDP48 | 3,94–5,99 | - | 1,15 | SMA (р) | WR-187 | FDP48 | угловой |
| KADAMM ВКП-WR19-1,85(в)-Т-UG-383/UM | 39,2–59,6 | 0,6 | 1,4 | 1,85 мм (в) | WR-19 | UG-383/UM | торцевой ввод |
| KADAMM ВКП-WR19-1,85(в)-У-UG-383/UM | 39,2–59,6 | 0,6 | 1,5 | 1,85 мм (в) | WR-19 | UG-383/UM | угловой |
| KADAMM ВКП-WR19-1,85(р)-Т-UG-383/UM | 39,2–59,6 | 0,6 | 1,4 | 1,85 мм (р) | WR-19 | UG-383/UM | торцевой ввод |
| KADAMM ВКП-WR19-1,85(р)-У-UG-383/UM | 39,2–59,6 | 0,6 | 1,5 | 1,85 мм (р) | WR-19 | UG-383/UM | угловой |
| KADAMM ВКП-WR22-1,85(в)-Т-UG-383/U | 32,9–50,1 | 0,3 | 1,3 | 1,85 мм (в) | WR-22 | UG-383/U | торцевой ввод |
| KADAMM ВКП-WR22-1,85(в)-У-UG-383/U | 32,9–50,1 | 0,3 | 1,3 | 1,85 мм (в) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR22-1,85(р)-Т-UG-383/U | 32,9–50,1 | 0,3 | 1,3 | 1,85 мм (р) | WR-22 | UG-383/U | торцевой ввод |
| KADAMM ВКП-WR22-1,85(р)-У-UG-383/U | 32,9–50,1 | 0,3 | 1,3 | 1,85 мм (р) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR22-2,4(в)-Т-UG-383/U | 32,9–50,1 | - | 1,3 | 2,4 мм (в) | WR-22 | UG-383/U | торцевой ввод |
| KADAMM ВКП-WR22-2,4(в)-У-UG-383/U | 32,9–50,1 | - | 1,4 | 2,4 мм (в) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR22-2,4(р)-Т-UG-383/U | 32,9–50,1 | - | 1,3 | 2,4 мм (р) | WR-22 | UG-383/U | торцевой ввод |
| KADAMM ВКП-WR22-2,4(р)-У-UG-383/U | 32,9–50,1 | - | 1,4 | 2,4 мм (р) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR22-2,92(в)-У-FBP320 | 32,9–40 | 0,3 | 1,2 | 2,92 мм (в) | WR-22 | FBP320 | угловой |
| KADAMM ВКП-WR22-2,92(в)-У-UG-383/U | 32,9–40 | 0,3 | 1,3 | 2,92 мм (в) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR22-2,92(р)-У-FBP320 | 32,9–40 | 0,3 | 1,2 | 2,92 мм (р) | WR-22 | FBP320 | угловой |
| KADAMM ВКП-WR22-2,92(р)-У-UG-383/U | 32,9–40 | 0,3 | 1,3 | 2,92 мм (р) | WR-22 | UG-383/U | угловой |
| KADAMM ВКП-WR229-N(в)-У-FDP40 | 3,22–4,9 | - | 1,2 | N (в) | WR-229 | FDP40 | угловой |
| KADAMM ВКП-WR229-N(р)-У-FDP40 | 3,22–4,9 | - | 1,2 | N (р) | WR-229 | FDP40 | угловой |
| KADAMM ВКП-WR229-SMA(в)-У-FDP40 | 3,22–4,9 | - | 1,2 | SMA (в) | WR-229 | FDP40 | угловой |
| KADAMM ВКП-WR229-SMA(р)-У-FDP40 | 3,22–4,9 | - | 1,2 | SMA (р) | WR-229 | FDP40 | угловой |
| KADAMM ВКП-WR229-TNC(р)-У-FDP40-A | 3,22–4,9 | - | 1,2 | TNC (р) | WR-229 | FDP40 | угловой |
| KADAMM ВКП-WR28-2,92(в)-Т-FBP320 | 26,3–40 | - | 1,2 | 2,92 мм (в) | WR-28 | FBP320 | торцевой ввод |
| KADAMM ВКП-WR28-2,92(в)-Т-FBR320 | 26,3–40 | - | 1,2 | 2,92 мм (в) | WR-28 | FBR320 | торцевой ввод |
| KADAMM ВКП-WR28-2,92(в)-У-FBP320 | 26,3–40 | - | 1,2 | 2,92 мм (в) | WR-28 | FBP320 | угловой |
| KADAMM ВКП-WR28-2,92(в)-У-FBR320 | 26,3–40 | - | 1,2 | 2,92 мм (в) | WR-28 | FBR320 | угловой |
| KADAMM ВКП-WR28-2,92(р)-Т-FBP320 | 26,3–40 | - | 1,2 | 2,92 мм (р) | WR-28 | FBP320 | торцевой ввод |
| KADAMM ВКП-WR28-2,92(р)-Т-FBR320 | 26,3–40 | - | 1,2 | 2,92 мм (р) | WR-28 | FBR320 | торцевой ввод |
| KADAMM ВКП-WR28-2,92(р)-У-FBP320 | 26,3–40 | - | 1,2 | 2,92 мм (р) | WR-28 | FBP320 | угловой |
| KADAMM ВКП-WR28-2,92(р)-У-FBR320 | 26,3–40 | - | 1,2 | 2,92 мм (р) | WR-28 | FBR320 | угловой |
| KADAMM ВКП-WR284-N(в)-У-FDP32 | 2,6–3,95 | - | 1,2 | N (в) | WR-284 | FDP32 | угловой |
| KADAMM ВКП-WR284-N(р)-У-FDP32 | 2,6–3,95 | - | 1,2 | N (р) | WR-284 | FDP32 | угловой |
| KADAMM ВКП-WR284-SMA(в)-У-FDP32 | 2,6–3,95 | - | 1,2 | SMA (в) | WR-284 | FDP32 | угловой |
| KADAMM ВКП-WR284-SMA(р)-У-FDP32 | 2,6–3,95 | - | 1,2 | SMA (р) | WR-284 | FDP32 | угловой |
| KADAMM ВКП-WR34-2,4(р) | 22-33 | — | 1,3 | 2,4 (розетка) | WR34 | FBP260 | — |
| KADAMM ВКП-WR34-2,92(в)-Т-FBP260 | 22–33 | 0,25 | 1,2 | 2,92 мм (в) | WR-34 | FBP260 | торцевой ввод |
| KADAMM ВКП-WR34-2,92(в)-У-FBP260 | 22–33 | 0,25 | 1,2 | 2,92 мм (в) | WR-34 | FBP260 | угловой |
| KADAMM ВКП-WR34-2,92(р)-Т-FBP260 | 22–33 | 0,25 | 1,2 | 2,92 мм (р) | WR-34 | FBP260 | торцевой ввод |
| KADAMM ВКП-WR34-2,92(р)-У-FBP260 | 22–33 | 0,25 | 1,2 | 2,92 мм (р) | WR-34 | FBP260 | угловой |
| KADAMM ВКП-WR340-7/16(в)-У-FDP26 | 2,17–3,3 | - | 1,2 | 7/16 DIN (L29) (в) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR340-7/16(р)-У-FDP26 | 2,17–3,3 | - | 1,2 | 7/16 DIN (L29) (р) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR340-N(в)-У-FDP26 | 2,17–3,3 | - | 1,2 | N (в) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR340-N(р)-У-FDP26 | 2,17–3,3 | - | 1,2 | N (р) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR340-SMA(в)-У-FDP26 | 2,17–3,3 | - | 1,2 | SMA (в) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR340-SMA(р)-У-FDP26 | 2,17–3,3 | - | 1,2 | SMA (р) | WR-340 | FDP26 | угловой |
| KADAMM ВКП-WR42-2,92(в)-Т-FBP220 | 17,6–26,7 | - | 1,2 | 2,92 мм (в) | WR-42 | FBP220 | торцевой ввод |
| KADAMM ВКП-WR42-2,92(в)-У-FBP220 | 17,6–26,7 | - | 1,2 | 2,92 мм (в) | WR-42 | FBP220 | угловой |
| KADAMM ВКП-WR42-2,92(р)-Т-FBP220 | 17,6–26,7 | - | 1,2 | 2,92 мм (р) | WR-42 | FBP220 | торцевой ввод |
| KADAMM ВКП-WR42-2,92(р)-У-FBP220 | 17,6–26,7 | - | 1,2 | 2,92 мм (р) | WR-42 | FBP220 | угловой |
| KADAMM ВКП-WR42-SMA(в)-Т-FBP220 | 17,6–26,7 | - | 1,2 | SMA (в) | WR-42 | FBP220 | торцевой ввод |
| KADAMM ВКП-WR42-SMA(в)-У-FBP220 | 17,6–26,7 | - | 1,2 | SMA (в) | WR-42 | FBP220 | угловой |
| KADAMM ВКП-WR42-SMA(р)-Т-FBP220 | 17,6–26,7 | - | 1,2 | SMA (р) | WR-42 | FBP220 | торцевой ввод |
| KADAMM ВКП-WR42-SMA(р)-У-FBP220 | 17,6–26,7 | - | 1,2 | SMA (р) | WR-42 | FBP220 | угловой |
| KADAMM ВКП-WR430-N(в)-У-FDP22 | 1,72–2,61 | - | 1,2 | N (в) | WR-430 | FDP22 | угловой |
| KADAMM ВКП-WR430-N(р)-У-FDP22 | 1,72–2,61 | - | 1,2 | N (р) | WR-430 | FDP22 | угловой |
| KADAMM ВКП-WR430-SMA(в)-У-FDP22 | 1,72–2,61 | - | 1,2 | SMA (в) | WR-430 | FDP22 | угловой |
| KADAMM ВКП-WR430-SMA(р)-У-FDP22 | 1,72–2,61 | - | 1,2 | SMA (р) | WR-430 | FDP22 | угловой |
| KADAMM ВКП-WR51-2,92(в)-У-FBP180 | 14,5–22 | - | 1,18 | 2,92 мм (в) | WR-51 | FBP180 | угловой |
| KADAMM ВКП-WR51-2,92(р)-У-FBP180 | 14,5–22 | - | 1,18 | 2,92 мм (р) | WR-51 | FBP180 | угловой |
| KADAMM ВКП-WR51-SMA(в)-Т-FBP180 | 14,5–22 | 0,3 | 1,3 | SMA (в) | WR-51 | FBP180 | торцевой ввод |
| KADAMM ВКП-WR51-SMA(в)-У-FBP180 | 14,5–22 | - | 1,2 | SMA (в) | WR-51 | FBP180 | угловой |
| KADAMM ВКП-WR51-SMA(р)-Т-FBP180 | 14,5–22 | 0,3 | 1,3 | SMA (р) | WR-51 | FBP180 | торцевой ввод |
| KADAMM ВКП-WR51-SMA(р)-У-FBP180 | 14,5–22 | - | 1,2 | SMA (р) | WR-51 | FBP180 | угловой |
| KADAMM ВКП-WR510-N(в)-У-FDP18 | 1,45–2,2 | - | 1,2 | N (в) | WR-510 | FDP18 | угловой |
| KADAMM ВКП-WR510-N(р)-У-FDP18 | 1,45–2,2 | - | 1,2 | N (р) | WR-510 | FDP18 | угловой |
| KADAMM ВКП-WR510-SMA(в)-У-FDP18 | 1,45–2,2 | - | 1,2 | SMA (в) | WR-510 | FDP18 | угловой |
| KADAMM ВКП-WR510-SMA(р)-У-FDP18 | 1,45–2,2 | - | 1,2 | SMA (р) | WR-510 | FDP18 | угловой |
| KADAMM ВКП-WR62-N(в)-У-FBP140 | 11,9–18 | - | 1,2 | N (в) | WR-62 | FBP140 | угловой |
| KADAMM ВКП-WR62-N(р)-У-FBP140 | 11,9–18 | - | 1,2 | N (р) | WR-62 | FBP140 | угловой |
| KADAMM ВКП-WR62-SMA(в)-Т-FBP140 | 11,9–18 | - | 1,2 | SMA (в) | WR-62 | FBP140 | торцевой ввод |
| KADAMM ВКП-WR62-SMA(в)-У-FBP140 | 11,9–18 | - | 1,2 | SMA (в) | WR-62 | FBP140 | угловой |
| KADAMM ВКП-WR62-SMA(р)-Т-FBP140 | 11,9–18 | - | 1,2 | SMA (р) | WR-62 | FBP140 | торцевой ввод |
| KADAMM ВКП-WR62-SMA(р)-У-FBP140 | 11,9–18 | - | 1,2 | SMA (р) | WR-62 | FBP140 | угловой |
| KADAMM ВКП-WR62-TNC(р)-У-FBP140-A | 11,9–18 | - | 1,2 | TNC (р) | WR-62 | FBP140 | угловой |
| KADAMM ВКП-WR650-N(в)-У-FDP14 | 1,13–1,73 | - | 1,2 | N (в) | WR-650 | FDP14 | угловой |
| KADAMM ВКП-WR650-N(р)-У-FDP14 | 1,13–1,73 | - | 1,2 | N (р) | WR-650 | FDP14 | угловой |
| KADAMM ВКП-WR75-N(в)-Т-FBP120 | 9,84–15 | - | 1,2 | N (в) | WR-75 | FBP120 | торцевой ввод |
| KADAMM ВКП-WR75-N(в)-У-FBP120 | 9,84–15 | - | 1,2 | N (в) | WR-75 | FBP120 | угловой |
| KADAMM ВКП-WR75-N(р)-Т-FBP120 | 9,84–15 | - | 1,2 | N (р) | WR-75 | FBP120 | торцевой ввод |
| KADAMM ВКП-WR75-N(р)-У-FBP120 | 9,84–15 | - | 1,2 | N (р) | WR-75 | FBP120 | угловой |
| KADAMM ВКП-WR75-SMA(в)-Т-FBP120 | 9,84–15 | - | 1,2 | SMA (в) | WR-75 | FBP120 | торцевой ввод |
| KADAMM ВКП-WR75-SMA(в)-У-FBP120 | 9,84–15 | - | 1,2 | SMA (в) | WR-75 | FBP120 | угловой |
| KADAMM ВКП-WR75-SMA(р)-Т-FBP120 | 9,84–15 | - | 1,2 | SMA (р) | WR-75 | FBP120 | торцевой ввод |
| KADAMM ВКП-WR75-SMA(р)-У-FBP120 | 9,84–15 | - | 1,2 | SMA (р) | WR-75 | FBP120 | угловой |
| KADAMM ВКП-WR770-N(в)-У-FDP12 | 0,96–1,46 | - | 1,2 | N (в) | WR-770 | FDP12 | угловой |
| KADAMM ВКП-WR770-N(р)-У-FDP12 | 0,96–1,46 | - | 1,2 | N (р) | WR-770 | FDP12 | угловой |
| KADAMM ВКП-WR770-SMA(в)-У-FDP12 | 0,96–1,46 | - | 1,2 | SMA (в) | WR-770 | FDP12 | угловой |
| KADAMM ВКП-WR770-SMA(р)-У-FDP12 | 0,96–1,46 | - | 1,2 | SMA (р) | WR-770 | FDP12 | угловой |
| KADAMM ВКП-WR90-N(в)-У-FDM100 | 8,2–12,5 | - | 1,2 | N (в) | WR-90 | FDM100 | угловой |
| KADAMM ВКП-WR90-N(р)-У-FDM100 | 8,2–12,5 | - | 1,2 | N (р) | WR-90 | FDM100 | угловой |
| KADAMM ВКП-WR90-SMA(в)-Т-FBP100 | 8,2–12,5 | 0,2 | 1,2 | SMA (в) | WR-90 | FBP100 | торцевой ввод |
| KADAMM ВКП-WR90-SMA(в)-Т-FDM100 | 8,2–12,5 | 0,2 | 1,2 | SMA (в) | WR-90 | FDM100 | торцевой ввод |
| KADAMM ВКП-WR90-SMA(в)-У-FBP100 | 8,2–12,5 | 0,2 | 1,15 | SMA (в) | WR-90 | FBP100 | угловой |
| KADAMM ВКП-WR90-SMA(в)-У-FDM100 | 8,2–12,5 | 0,2 | 1,15 | SMA (в) | WR-90 | FDM100 | угловой |
| KADAMM ВКП-WR90-SMA(р)-Т-FBP100 | 8,2–12,5 | 0,2 | 1,2 | SMA (р) | WR-90 | FBP100 | торцевой ввод |
| KADAMM ВКП-WR90-SMA(р)-Т-FDM100 | 8,2–12,5 | 0,2 | 1,2 | SMA (р) | WR-90 | FDM100 | торцевой ввод |
| KADAMM ВКП-WR90-SMA(р)-У-FBP100 | 8,2–12,5 | 0,2 | 1,15 | SMA (р) | WR-90 | FBP100 | угловой |
| KADAMM ВКП-WR90-SMA(р)-У-FDM100 | 8,2–12,5 | 0,2 | 1,15 | SMA (р) | WR-90 | FDM100 | угловой |
| KADAMM ВКП-WR975-7/16(в)-У-FDP9 | 0,76–1,15 | - | 1,25 | 7/16 DIN (L29) (в) | WR-975 | FDP9 | угловой |
| KADAMM ВКП-WR975-7/16(р)-У-FDP9 | 0,76–1,15 | - | 1,25 | 7/16 DIN (L29) (р) | WR-975 | FDP9 | угловой |
| KADAMM ВКП-WR975-N(в)-У-FDP9 | 0,76–1,15 | - | 1,2 | N (в) | WR-975 | FDP9 | угловой |
| KADAMM ВКП-WR975-N(р)-У-FDP9 | 0,76–1,15 | - | 1,2 | N (р) | WR-975 | FDP9 | угловой |
| KADAMM ВКП-WR975-SMA(в)-У-FDP9 | 0,76–1,15 | - | 1,2 | SMA (в) | WR-975 | FDP9 | угловой |
| KADAMM ВКП-WR975-SMA(р)-У-FDP9 | 0,76–1,15 | - | 1,2 | SMA (р) | WR-975 | FDP9 | угловой |
Подбор исполнения
- Сначала выбирают строку ВКП по частоте — серия перекрывает 640 МГц – 112 ГГц.
- Вносимые потери в серии ВКП — от 0,2 до 1,15 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВКП — от 1,15 до 1,6: чем ниже, тем меньше отражение в тракте.
- Соединители ВКП — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВКП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВКП?
По таблице исполнений ВКП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП?
У ВКП — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВКП?
Диапазон серии ВКП — 640 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВКП — техническое описание 687.31 КБ
