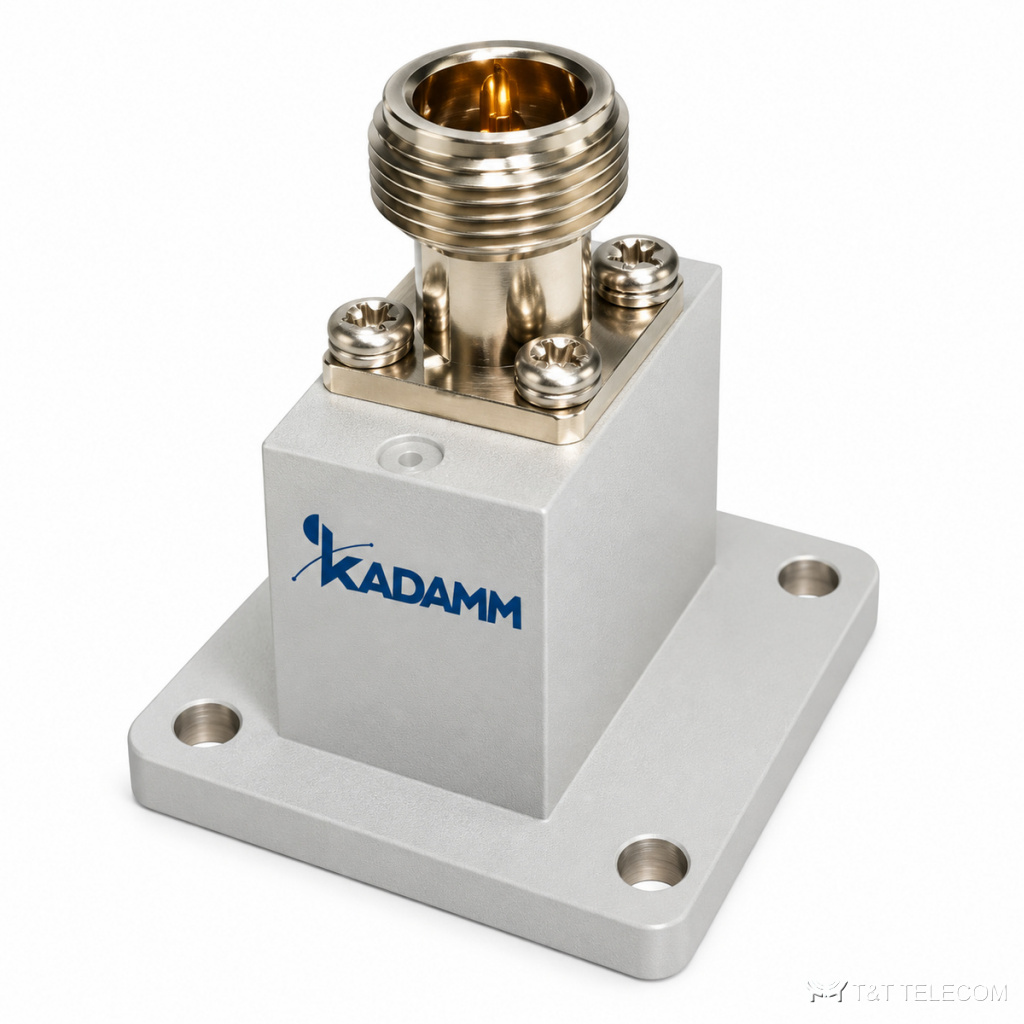

Серия коаксиально-волноводных переходов KADAMM ВКП-Т — 320 МГц – 110 ГГц, соединители N, 41 модель

Name: Серия коаксиально-волноводных переходов KADAMM ВКП-Т — 320 МГц – 110 ГГц, соединители N, 41 модель
Brand: KADAMM
SKU: KADAMM ВКП-Т

Волноводные переходы и вращающиеся сочленения

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВКП-Т — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ВКП-Т: серия из 41 коаксиально-волноводный переход, 320 МГц – 110 ГГц. Переходы ВКП-Т возбуждают волну в волноводе от коаксиального входа. Параметры ВКП-Т: диапазон 320 МГц – 110 ГГц; соединители N; вносимые потери 0,2–1,2 дБ; КСВН 1,25–1,8; мощность 3–100 Вт.

Область применения

Стыковка коаксиальных и волноводных узлов — ВКП-Т.
Испытательные установки — ВКП-Т.
Подключение измерительных приборов к волноводу — ВКП-Т.

Исполнения серии ВКП-Т

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Соединитель	Волновод	Фланец	Материал	Длина, мм
KADAMM ВКП-WR10-1,0(р)-Т	73,8-110	3	1,2	1,55	1,0 (розетка)	WR10	FUGP	медь	14,6
KADAMM ВКП-WR112-N(р)-Т	6,57-9,99	100	0,3	1,25	N (розетка)	WR112	FBP	медь	40
KADAMM ВКП-WR112-SMA(р)-Т	6,57-9,99	50	0,3	1,25	SMA (розетка)	WR112	FBP	медь	40
KADAMM ВКП-WR1150-N(р)-Т	0,64-0,98	100	0,2	1,25	N (розетка)	WR1150	FDP	алюминий	360
KADAMM ВКП-WR12-1,0(р)-Т	60,5-91,9	3	1	1,55	1,0 (розетка)	WR12	FUGP	медь	14,6
KADAMM ВКП-WR137-N(р)-Т	5,38-8,17	100	0,3	1,25	N (розетка)	WR137	FDP	медь	50
KADAMM ВКП-WR137-SMA(р)-Т	5,38-8,17	50	0,3	1,25	SMA (розетка)	WR137	FDP	медь	50
KADAMM ВКП-WR15-1,85(р)-Т	49,8-67	5	0,6	1,8	1,85 (розетка)	WR15	FUGP	медь	17,65
KADAMM ВКП-WR1500-N(р)-Т	0,49-0,75	100	0,2	1,25	N (розетка)	WR1500	FDP	алюминий	450
KADAMM ВКП-WR159-N(р)-Т	4,64-7,05	100	0,2	1,25	N (розетка)	WR159	FDP	алюминий	56
KADAMM ВКП-WR159-SMA(р)-Т	4,64-7,05	50	0,2	1,25	SMA (розетка)	WR159	FDP	алюминий	54
KADAMM ВКП-WR1800-N(р)-Т	0,41-0,62	100	0,2	1,25	N (розетка)	WR1800	FDP	алюминий	550
KADAMM ВКП-WR187-N(р)-Т	3,94-5,99	100	0,2	1,25	N (розетка)	WR187	FDP	алюминий	58
KADAMM ВКП-WR187-SMA(р)-Т	3,94-5,99	50	0,2	1,25	SMA (розетка)	WR187	FDP	алюминий	59
KADAMM ВКП-WR19-1,85(р)-Т	39,2-59,6	5	0,5	1,35	1,85 (розетка)	WR19	FUGP	медь	21,3
KADAMM ВКП-WR2100-N(р)-Т	0,35-0,53	100	0,2	1,25	N (розетка)	WR2100	FDP	алюминий	600
KADAMM ВКП-WR22-2,4(р)-Т	33,0-50,0	30	0,5	1,25	2,4 (розетка)	WR22	FUGP	медь	8,8
KADAMM ВКП-WR229-N(р)-Т	3,22-4,90	100	0,2	1,25	N (розетка)	WR229	FDP	алюминий	68
KADAMM ВКП-WR2300-N(р)-Т	0,32-0,49	100	0,2	1,25	N (розетка)	WR2300	FDP	алюминий	700
KADAMM ВКП-WR28-2,4(р)-Т	26,5-40,0	30	0,3	1,25	2,4 (розетка)	WR28	FBP	медь	16,5
KADAMM ВКП-WR28-2,92(р)-Т	26,5-40,0	30	0,3	1,25	2,92 (розетка)	WR28	FBP	медь	16
KADAMM ВКП-WR284-N(р)-Т	2,60-3,95	100	0,2	1,25	N (розетка)	WR284	FDP	алюминий	82
KADAMM ВКП-WR34-2,4(р)-Т	21,7-33,0	30	0,3	1,25	2,4 (розетка)	WR34	FBP	медь	21
KADAMM ВКП-WR34-2,92(р)-Т	21,7-33,0	50	0,3	1,25	2,92 (розетка)	WR34	FBP	медь	21
KADAMM ВКП-WR340-N(р)-Т	2,17-3,30	100	0,2	1,25	N (розетка)	WR340	FDP	алюминий	100
KADAMM ВКП-WR42-2,4(р)-Т	17,6-26,7	30	0,3	1,25	2,4 (розетка)	WR42	FBP	медь	18
KADAMM ВКП-WR42-2,92(р)-Т	17,6-26,7	50	0,3	1,25	2,92 (розетка)	WR42	FBP	медь	18
KADAMM ВКП-WR42-SMA(р)-Т	17,6-26,7	—	—	1,50	SMA	WR42	FBP/FBM/FBE	алюминий / медь	—
KADAMM ВКП-WR430-N(р)-Т	1,72-2,61	100	0,2	1,25	N (розетка)	WR430	FDP	алюминий	110
KADAMM ВКП-WR430-SMA(р)-Т	1,72-2,61	—	—	1,25	SMA	WR430	FDP/FDM	алюминий / медь	—
KADAMM ВКП-WR51-SMA(р)-Т	14,5-22,0	50	0,3	1,25	SMA (розетка)	WR51	FBP	медь	25
KADAMM ВКП-WR510-N(р)-Т	1,45-2,20	100	0,2	1,25	N (розетка)	WR510	FDP	алюминий	150
KADAMM ВКП-WR62-N(р)-Т	11,9-18,0	100	0,3	1,25	N (розетка)	WR62	FBP	медь	24
KADAMM ВКП-WR62-SMA(р)-Т	11,9-18,0	50	0,3	1,25	SMA (розетка)	WR62	FBP	медь	24
KADAMM ВКП-WR650-N(р)-Т	1,13-1,73	100	0,2	1,25	N (розетка)	WR650	FDP	алюминий	200
KADAMM ВКП-WR75-N(р)-Т	9,84-15,0	100	0,3	1,25	N (розетка)	WR75	FBP	медь	21
KADAMM ВКП-WR75-SMA(р)-Т	9,84-15,0	50	0,3	1,25	SMA (розетка)	WR75	FBP	медь	21
KADAMM ВКП-WR770-N(р)-Т	0,96-1,46	100	0,2	1,25	N (розетка)	WR770	FDP	алюминий	260
KADAMM ВКП-WR90-N(р)-Т	8,20-12,4	100	0,3	1,25	N (розетка)	WR90	FBP	медь	30,5
KADAMM ВКП-WR90-SMA(р)-Т	8,20-12,4	50	0,3	1,25	SMA (розетка)	WR90	FBP	медь	30,5
KADAMM ВКП-WR975-N(р)-Т	0,75-1,15	100	0,2	1,25	N (розетка)	WR975	FDP	алюминий	300

Подбор исполнения

Полоса модели ВКП-Т должна перекрывать рабочие частоты (серия: 320 МГц – 110 ГГц).
Вносимые потери в серии ВКП-Т — от 0,2 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВКП-Т — от 1,25 до 1,8: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей ВКП-Т — от 3 до 100 Вт; выбирайте с запасом над мощностью в тракте.
Соединители ВКП-Т — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВКП-Т подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ВКП-Т?
По таблице исполнений ВКП-Т: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВКП-Т?
У ВКП-Т — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВКП-Т?
Диапазон серии ВКП-Т — 320 МГц – 110 ГГц; полоса конкретной модели — в таблице исполнений.
