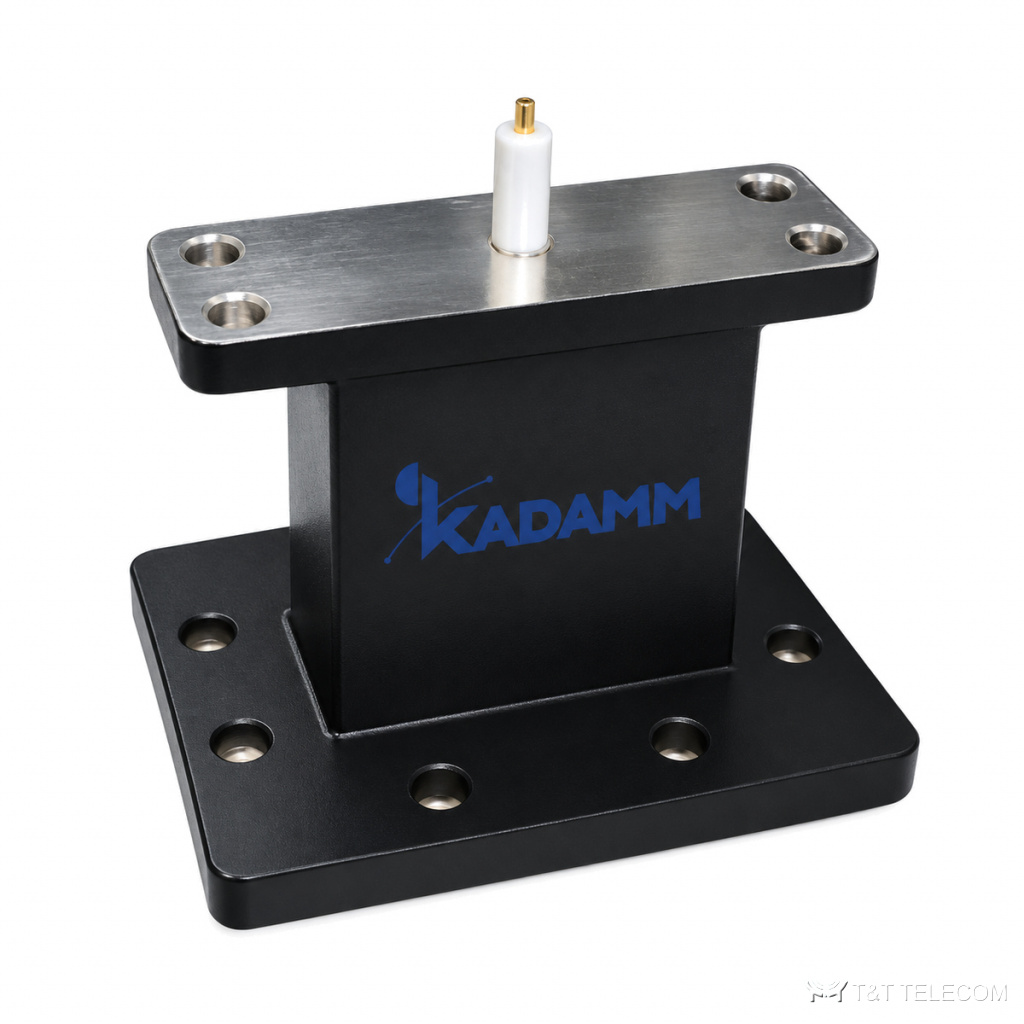

Серия переходов волновод — микрополоска KADAMM ВМП-Т — 2,6 – 40 ГГц, соединители по таблице исполнений, 13 моделей

Серия переходов волновод — микрополоска KADAMM ВМП-Т — 2,6 – 40 ГГц, соединители по таблице исполнений, 13 моделей
Волноводные переходы и вращающиеся сочленения
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ВМП-Т — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM ВМП-Т — серия из 13 переходов волновод — микрополоска, 2,6 – 40 ГГц. Переходы ВМП-Т стыкуют волноводные узлы с печатными СВЧ-модулями. Параметры ВМП-Т: диапазон 2,6 – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,2–0,5 дБ; КСВН 1,25–1,5; мощность 30–100 Вт.

Для каких задач

  • Измерения на плате — ВМП-Т.
  • СВЧ-модули на платах — ВМП-Т.
  • Миллиметровые приёмопередатчики — ВМП-Т.

Исполнения серии ВМП-Т

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНДлина, ммФланецМатериалПокрытиеВолновод
KADAMM ВМП-Т-WR1126,57-9,99500,21,2540FBPмедьсеребрениеWR112
KADAMM ВМП-Т-WR1375,38-8,171000,21,2550FDPмедьсеребрениеWR137
KADAMM ВМП-Т-WR1594,64-7,051000,21,2556FDPалюминийхроматированиеWR159
KADAMM ВМП-Т-WR1873,94-5,991000,21,2558FDPалюминийхроматированиеWR187
KADAMM ВМП-Т-WR2293,22-4,901000,21,2568FDPалюминийхроматированиеWR229
KADAMM ВМП-Т-WR2826,5-40,0300,51,5016FBPмедьсеребрениеWR28
KADAMM ВМП-Т-WR2842,60-3,951000,21,2582FDPалюминийхроматированиеWR284
KADAMM ВМП-Т-WR3421,7-33,0300,51,5021FBPмедьсеребрениеWR34
KADAMM ВМП-Т-WR4217,6-26,7300,31,5018FBPмедьсеребрениеWR42
KADAMM ВМП-Т-WR5114,5-22,0500,21,2525FBPмедьсеребрениеWR51
KADAMM ВМП-Т-WR6211,9-18,0500,21,2524FBPмедьсеребрениеWR62
KADAMM ВМП-Т-WR759,84-15,0500,21,2521FBPмедьсеребрениеWR75
KADAMM ВМП-Т-WR908,20-12,40500,21,2530,5FBPмедьсеребрениеWR90

Подбор исполнения

  • Полоса модели ВМП-Т должна перекрывать рабочие частоты (серия: 2,6 – 40 ГГц).
  • Вносимые потери в серии ВМП-Т — от 0,2 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
  • КСВН моделей ВМП-Т — от 1,25 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей ВМП-Т — от 30 до 100 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители ВМП-Т — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ВМП-Т подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВМП-Т?
К карточке ВМП-Т приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВМП-Т?
По таблице исполнений ВМП-Т: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВМП-Т?
У ВМП-Т — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
