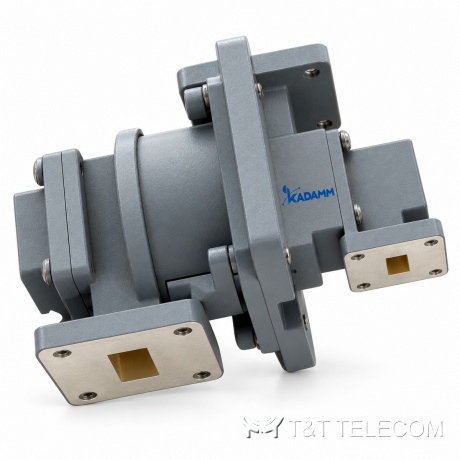

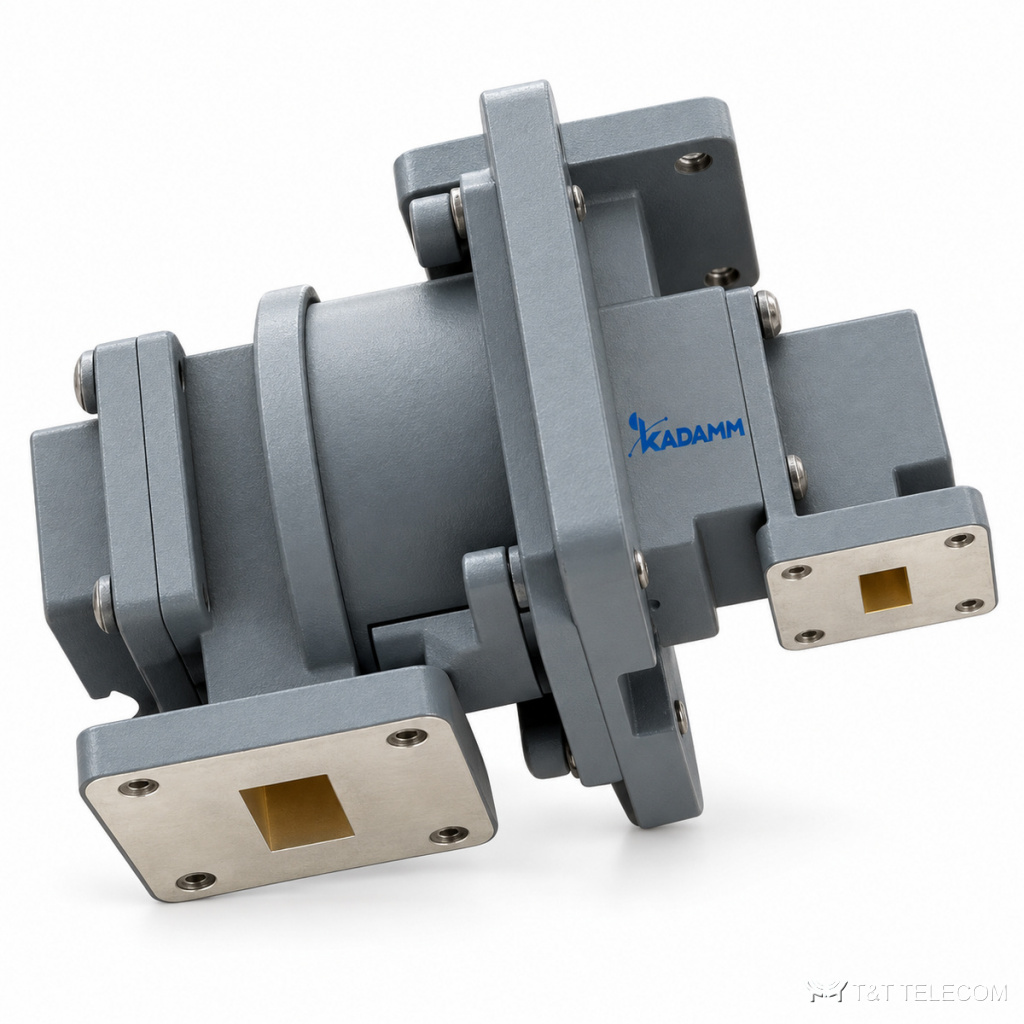

Серия KADAMM ВСЧ-2-В — серия из 14 вращающихся переходов, 2,6 – 40 ГГц. ВСЧ-2-В передают СВЧ-сигнал между неподвижной и вращающейся частью антенны. Основное о ВСЧ-2-В: диапазон 2,6 – 40 ГГц; вносимые потери 0,3–2 дБ; КСВН 1–2; мощность 30–600 Вт.
Область применения
- Следящие антенные системы — ВСЧ-2-В.
- Вращающиеся антенны РЛС — ВСЧ-2-В.
- Опорно-поворотные устройства — ВСЧ-2-В.
Исполнения серии ВСЧ-2-В
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Полоса | Имп. мощн., кВт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-2К-Ku/Ka | 13,75-14,5 (канал 1); 29,4-31 (канал 2) | — | 0,3 (канал 1); 0,6 (канал 2) | 1,2 (канал 1); 1,4 (канал 2) | — | — | — | — | — |
| KADAMM ВСЧ-WR112-2К | 6,57-9,99 | 400 | 0,3 | 1,25 | WR112 | FBP | медь | ≤10% | 150 |
| KADAMM ВСЧ-WR137-2К | 5,38-8,17 | 500 | 0,3 | 1,25 | WR137 | FDP | медь | ≤10% | 150 |
| KADAMM ВСЧ-WR159-2К | 4,64-7,05 | 500 | 0,3 | 1,25 | WR159 | FDP | алюминий | ≤10% | 150 |
| KADAMM ВСЧ-WR187-2К | 3,94-5,99 | 600 | 0,3 | 1,25 | WR187 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR229-2К | 3,22-4,90 | 600 | 0,3 | 1,25 | WR229 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR28-2К | 26,5-40,0 | 30 | 0,7 | 1,5 | WR28 | FBP | медь | ≤10% | 0,3 |
| KADAMM ВСЧ-WR284-2К | 2,60-3,95 | 600 | 0,3 | 1,25 | WR284 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR34-2К | 21,7-33,0 | 30 | 0,5 | 1,3 | WR34 | FBP | медь | ≤10% | 0,3 |
| KADAMM ВСЧ-WR42-2К | 17,6-26,7 | 50 | 0,5 | 1,3 | WR42 | FBP | медь | ≤10% | 0,5 |
| KADAMM ВСЧ-WR51-2К | 14,5-22,0 | 100 | 0,4 | 1,3 | WR51 | FBP | медь | ≤10% | 3 |
| KADAMM ВСЧ-WR62-2К | 11,9-18,0 | 100 | 0,3 | 1,25 | WR62 | FBP | медь | ≤10% | 4 |
| KADAMM ВСЧ-WR75-2К | 9,84-15,0 | 100 | 0,3 | 1,25 | WR75 | FBP | медь | ≤10% | 10 |
| KADAMM ВСЧ-WR90-2К | 8,20-12,5 | 400 | 0,3 | 1,25 | WR90 | FBP | медь | ≤10% | 150 |
Как выбрать модель
- Сначала выбирают строку ВСЧ-2-В по частоте — серия перекрывает 2,6 – 40 ГГц.
- Вносимые потери в серии ВСЧ-2-В — от 0,3 до 2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-2-В — от 1 до 2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВСЧ-2-В — от 30 до 600 Вт; выбирайте с запасом над мощностью в тракте.
Поставка и документы
Поставляем KADAMM ВСЧ-2-В по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВСЧ-2-В?
Диапазон серии ВСЧ-2-В — 2,6 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-2-В?
К карточке ВСЧ-2-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВСЧ-2-В?
По таблице исполнений ВСЧ-2-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
