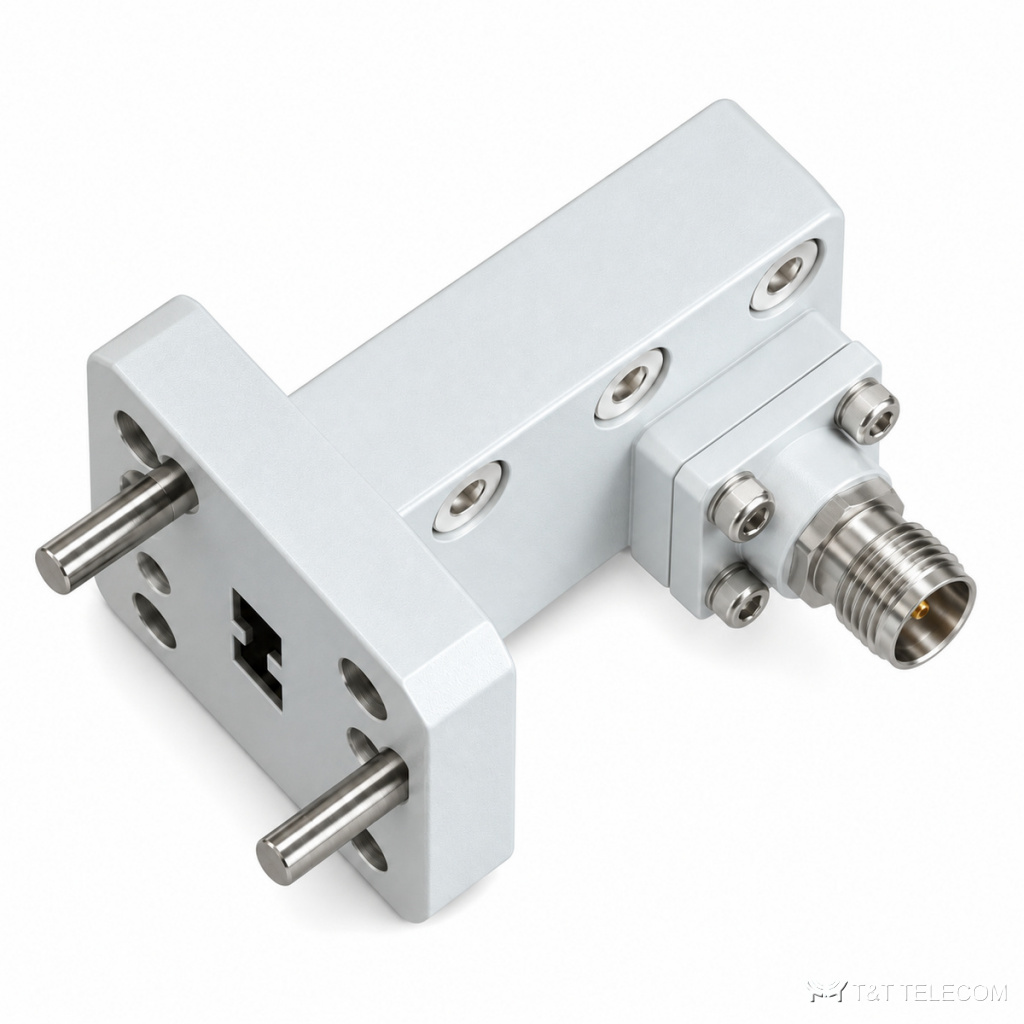

KADAMM ВКП-Н: серия из 32 коаксиально-волноводных переходов, 840 МГц – 40 ГГц. Переходы ВКП-Н возбуждают волну в волноводе от коаксиального входа. Коротко о ВКП-Н: диапазон 840 МГц – 40 ГГц; соединители N; вносимые потери 0,3–0,5 дБ; КСВН 1,2–1,5.
Где применяют
- Стыковка коаксиальных и волноводных узлов — ВКП-Н.
- Испытательные установки — ВКП-Н.
- Подключение измерительных приборов к волноводу — ВКП-Н.
Исполнения серии ВКП-Н
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Типоразмер волновода | Фланец | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WRD110-SMA(в)-У-FPWRD110 | 11–26,5 | - | 1,25 | SMA (в) | WRD-110 | FPWRD110 | угловой |
| KADAMM ВКП-WRD110-SMA(р)-У-FPWRD110 | 11–26,5 | - | 1,25 | SMA (р) | WRD-110 | FPWRD110 | угловой |
| KADAMM ВКП-WRD150-N(в)-У-FPWRD150 | 1,5–3,6 | - | 1,35 | N (в) | WRD-150 | FPWRD150 | угловой |
| KADAMM ВКП-WRD150-N(р)-У-FPWRD150 | 1,5–3,6 | - | 1,35 | N (р) | WRD-150 | FPWRD150 | угловой |
| KADAMM ВКП-WRD180-2,92(в)-Т-FPWRD180 | 18–40 | - | 1,4 | 2,92 мм (в) | WRD-180 | FPWRD180 | торцевой ввод |
| KADAMM ВКП-WRD180-2,92(в)-У-FPWRD180 | 18–40 | - | 1,3 | 2,92 мм (в) | WRD-180 | FPWRD180 | угловой |
| KADAMM ВКП-WRD180-2,92(р)-Т-FPWRD180 | 18–40 | - | 1,4 | 2,92 мм (р) | WRD-180 | FPWRD180 | торцевой ввод |
| KADAMM ВКП-WRD180-2,92(р)-У-FPWRD180 | 18–40 | - | 1,3 | 2,92 мм (р) | WRD-180 | FPWRD180 | угловой |
| KADAMM ВКП-WRD180-Т | 18,0-40,0 | 0,5 | 1,3 | N/SMA-FemaIe | WRD180 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВКП-WRD200-N(в)-У-FPWRD200 | 2–6 | - | 1,3 | N (в) | WRD-200 | FPWRD200 | угловой |
| KADAMM ВКП-WRD200-N(р)-У-FPWRD200 | 2–6 | - | 1,3 | N (р) | WRD-200 | FPWRD200 | угловой |
| KADAMM ВКП-WRD250-7/16(в)-У-FPWRD250 | 2,5–6 | 0,3 | 1,5 | 7/16 DIN (L29) (в) | WRD-250 | FPWRD250 | угловой |
| KADAMM ВКП-WRD250-7/16(р)-У-FPWRD250 | 2,5–6 | 0,3 | 1,5 | 7/16 DIN (L29) (р) | WRD-250 | FPWRD250 | угловой |
| KADAMM ВКП-WRD250-N(в)-У-FPWRD250 | 2,6–7,8 | 0,4 | 1,4 | N (в) | WRD-250 | FPWRD250 | угловой |
| KADAMM ВКП-WRD250-N(р)-У-FPWRD250 | 2,6–7,8 | 0,4 | 1,4 | N (р) | WRD-250 | FPWRD250 | угловой |
| KADAMM ВКП-WRD250-У | 2,6-7,8 | уточняйте у менеджера | 1,3 | N-розетка | WRD250 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВКП-WRD350-N(в)-У-FPWRD350 | 3,5–8,2 | - | 1,4 | N (в) | WRD-350 | FPWRD350 | угловой |
| KADAMM ВКП-WRD350-N(р)-У-FPWRD350 | 3,5–8,2 | - | 1,4 | N (р) | WRD-350 | FPWRD350 | угловой |
| KADAMM ВКП-WRD475-N(в)-У-FPWRD475D24 | 4,75–11 | - | 1,2 | N (в) | WRD-475 | FPWRD475D24 | угловой |
| KADAMM ВКП-WRD475-N(р)-У-FPWRD475D24 | 4,75–11 | - | 1,2 | N (р) | WRD-475 | FPWRD475D24 | угловой |
| KADAMM ВКП-WRD580-SMA(в)-У-FPWRD580 | 5,8–16 | - | 1,4 | SMA (в) | WRD-580 | FPWRD580 | угловой |
| KADAMM ВКП-WRD580-SMA(р)-У-FPWRD580 | 5,8–16 | - | 1,4 | SMA (р) | WRD-580 | FPWRD580 | угловой |
| KADAMM ВКП-WRD650-N(в)-У-FPWRD650 | 6–18 | - | 1,3 | N (в) | WRD-650 | FPWRD650 | угловой |
| KADAMM ВКП-WRD650-N(р)-У-FPWRD650 | 6–18 | - | 1,3 | N (р) | WRD-650 | FPWRD650 | угловой |
| KADAMM ВКП-WRD650-SMA(в)-У-FPWRD650 | 6–18 | - | 1,25 | SMA (в) | WRD-650 | FPWRD650 | угловой |
| KADAMM ВКП-WRD650-SMA(р)-У-FPWRD650 | 6–18 | - | 1,25 | SMA (р) | WRD-650 | FPWRD650 | угловой |
| KADAMM ВКП-WRD750-N(в)-У-FPWRD750 | 7,5–18 | - | 1,3 | N (в) | WRD-750 | FPWRD750 | угловой |
| KADAMM ВКП-WRD750-N(р)-У-FPWRD750 | 7,5–18 | - | 1,3 | N (р) | WRD-750 | FPWRD750 | угловой |
| KADAMM ВКП-WRD750-SMA(в)-У-FPWRD750 | 7,5–18 | - | 1,25 | SMA (в) | WRD-750 | FPWRD750 | угловой |
| KADAMM ВКП-WRD750-SMA(р)-У-FPWRD750 | 7,5–18 | - | 1,25 | SMA (р) | WRD-750 | FPWRD750 | угловой |
| KADAMM ВКП-WRD84-N(в)-У-FPWRD84 | 0,84–2 | - | 1,25 | N (в) | WRD-84 | FPWRD84 | угловой |
| KADAMM ВКП-WRD84-N(р)-У-FPWRD84 | 0,84–2 | - | 1,25 | N (р) | WRD-84 | FPWRD84 | угловой |
На что смотреть при выборе
- Полоса модели ВКП-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- Вносимые потери в серии ВКП-Н — от 0,3 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВКП-Н — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители ВКП-Н — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВКП-Н по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ВКП-Н?
К карточке ВКП-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВКП-Н?
По таблице исполнений ВКП-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-Н?
У ВКП-Н — N; точный тип и пол разъёма указан в таблице для каждой модели.
