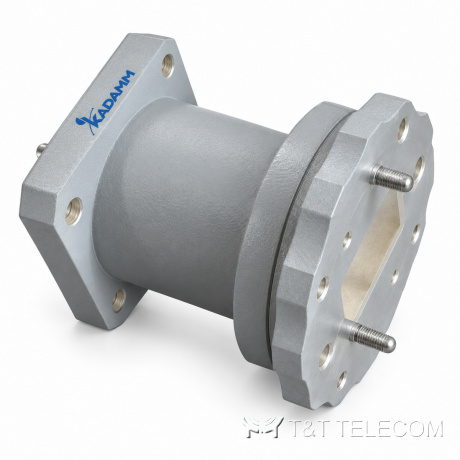

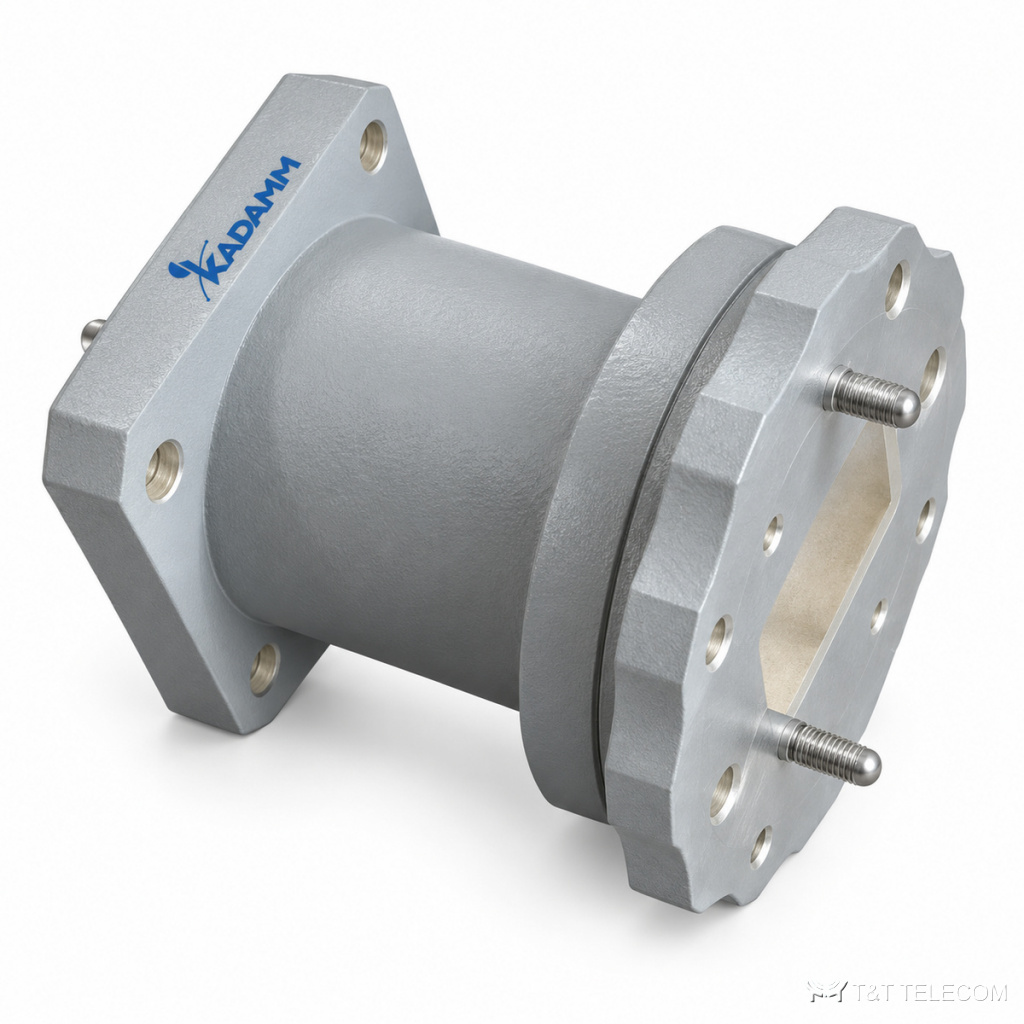

Серия вращающихся переходов KADAMM ВСЧ-1-Н — 840 МГц – 40 ГГц, соединители по таблице исполнений, 25 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ВСЧ-1-Н: серия из 25 вращающихся переходов, 840 МГц – 40 ГГц. Сочленения ВСЧ-1-Н ставят на поворотных антеннах и ОПУ. Параметры ВСЧ-1-Н: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений; вносимые потери 0,5–1 дБ; КСВН 1,5–2; мощность 30–650 Вт.
Для каких задач
- Опорно-поворотные устройства — ВСЧ-1-Н.
- Следящие антенные системы — ВСЧ-1-Н.
- Вращающиеся антенны РЛС — ВСЧ-1-Н.
Исполнения серии ВСЧ-1-Н
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-WRD110-100-П | 11,0-26 | 100 | 0,5 | 1,5 | WRD110 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD110-П | 11-26,5 | 50 | 0,8 | 1,8 | WRD110 | FP | медь |
| KADAMM ВСЧ-1-WRD150-650-П | 1,5-3,6 | 650 | 0,5 | 1,5 | WRD150 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD150-П | 1,5-3,6 | 200 | 0,5 | 1,5 | WRD150 | FP | алюминий |
| KADAMM ВСЧ-1-WRD180-100-П | 18,0-40 | 100 | 0,5 | 1,5 | WRD180 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD180-П | 18-40 | 30 | 1 | 2 | WRD180 | FP | медь |
| KADAMM ВСЧ-1-WRD200-650-П | уточняйте у менеджера | 650 | 0,5 | 1,5 | WRD200 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD200-П | 2-4,8 | 200 | 0,5 | 1,5 | WRD200 | FP | алюминий |
| KADAMM ВСЧ-1-WRD250-650-П | 2,6-7,8 | 650 | уточняйте у менеджера | 1,5 | WRD250 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD250-П | 2,6-7,8 | 200 | 0,5 | 1,5 | WRD250 | FP | алюминий |
| KADAMM ВСЧ-1-WRD350-650-П | 3,5-8,2 | 650 | 0,5 | 1,5 | WRD350 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD350-П | 3,5-8,2 | 200 | 0,5 | 1,5 | WRD350 | FP | алюминий |
| KADAMM ВСЧ-1-WRD475-650-П | 4,75-11,0 | 650 | 0,5 | 1,5 | WRD475 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD475-П | 4,75-11 | 100 | 0,5 | 1,5 | WRD475 | FP | медь |
| KADAMM ВСЧ-1-WRD500-500-П | 5,0-18 | 500 | 0,5 | 1,5 | WRD500 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD500-П | 5-18 | 100 | 0,5 | 1,5 | WRD500 | FP | медь |
| KADAMM ВСЧ-1-WRD580-650-П | 5,8-16 | 650 | уточняйте у менеджера | 1,5 | WRD580 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD580-П | 5,8-16 | 100 | 0,5 | 1,5 | WRD580 | FP | медь |
| KADAMM ВСЧ-1-WRD650-280-П | 6,5-18 | 280 | 0,5 | 1,5 | WRD650 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD650-П | 6,5-18 | 100 | 0,5 | 1,5 | WRD650 | FP | медь |
| KADAMM ВСЧ-1-WRD700-П | 7,5-18 | 100 | 0,5 | 1,5 | WRD700 | FP | медь |
| KADAMM ВСЧ-1-WRD750-280-П | 7,5-18 | 280 | 0,5 | 1,5 | WRD750 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD750-П | 7-18,5 | 100 | 0,5 | 1,5 | WRD750 | FP | медь |
| KADAMM ВСЧ-1-WRD84-650-П | 0,84-2,0 | 650 | 0,5 | 1,5 | WRD84 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ВСЧ-1-WRD84-П | 0,84-2 | 200 | 0,5 | 1,5 | WRD84 | FP | алюминий |
На что смотреть при выборе
- Полоса модели ВСЧ-1-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- Вносимые потери в серии ВСЧ-1-Н — от 0,5 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-1-Н — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВСЧ-1-Н — от 30 до 650 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВСЧ-1-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВСЧ-1-Н по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВСЧ-1-Н?
У ВСЧ-1-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСЧ-1-Н?
Диапазон серии ВСЧ-1-Н — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-1-Н?
К карточке ВСЧ-1-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВСЧ-1-Н — техническое описание 267.11 КБ
