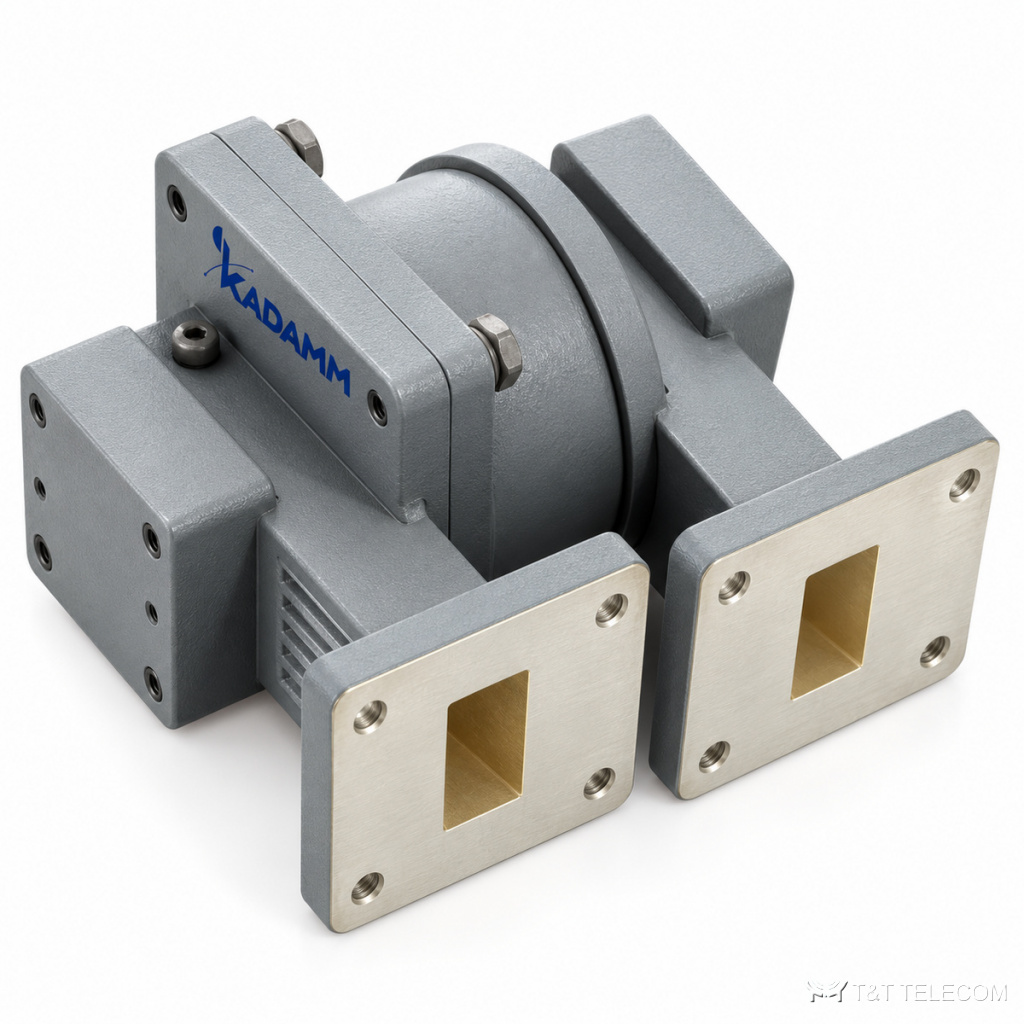

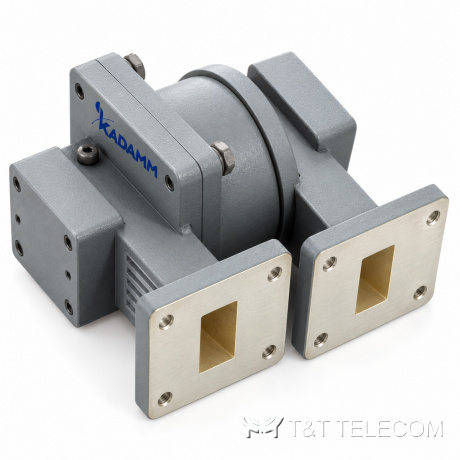

Серия вращающихся переходов KADAMM ВСЧ-1-U — 2,6 – 59,6 ГГц, 15 моделей

Name: Серия вращающихся переходов KADAMM ВСЧ-1-U — 2,6 – 59,6 ГГц, 15 моделей
Brand: KADAMM
SKU: KADAMM ВСЧ-1-U

Волноводные переходы и вращающиеся сочленения

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВСЧ-1-U — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ВСЧ-1-U: серия из 15 вращающихся переходов, 2,6 – 59,6 ГГц. Сочленения ВСЧ-1-U ставят на поворотных антеннах и ОПУ. Основное о ВСЧ-1-U: диапазон 2,6 – 59,6 ГГц; вносимые потери 0,25–1 дБ; КСВН 1,2–1,35; мощность 30–600 Вт.

Для каких задач

Опорно-поворотные устройства — ВСЧ-1-U.
Следящие антенные системы — ВСЧ-1-U.
Вращающиеся антенны РЛС — ВСЧ-1-U.

Исполнения серии ВСЧ-1-U

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Волновод	Фланец	Материал	Имп. мощн., кВт
KADAMM ВСЧ-1-WR112-У	6,57-9,99	400	0,3	1,2	WR112	FBP	медь	150
KADAMM ВСЧ-1-WR137-У	5,38-8,17	500	0,25	1,2	WR137	FDP	алюминий	150
KADAMM ВСЧ-1-WR159-У	4,64-7,05	500	0,25	1,2	WR159	FDP	алюминий	150
KADAMM ВСЧ-1-WR187-У	3,94-5,99	600	0,25	1,2	WR187	FDP	алюминий	600
KADAMM ВСЧ-1-WR19-У	39,2-59,6	30	1	1,35	WR19	FBP	медь	0,3
KADAMM ВСЧ-1-WR22-У	32,9-50,1	30	0,7	1,35	WR22	FBP	медь	0,3
KADAMM ВСЧ-1-WR229-У	3,22-4,90	600	0,25	1,2	WR229	FDP	алюминий	600
KADAMM ВСЧ-1-WR28-У	26,5-40,0	30	0,5	1,25	WR28	FBP	медь	0,3
KADAMM ВСЧ-1-WR284-У	2,60-3,95	600	0,25	1,2	WR284	FDP	алюминий	600
KADAMM ВСЧ-1-WR34-У	21,7-33,0	30	0,5	1,25	WR34	FBP	медь	0,3
KADAMM ВСЧ-1-WR42-У	17,6-26,7	50	0,5	1,25	WR42	FBP	медь	0,5
KADAMM ВСЧ-1-WR51-У	14,5-22,0	100	0,3	1,25	WR51	FBP	медь	3
KADAMM ВСЧ-1-WR62-У	11,9-18,0	100	0,3	1,2	WR62	FBP	медь	4
KADAMM ВСЧ-1-WR75-У	9,84-15,0	200	0,3	1,2	WR75	FBP	медь	10
KADAMM ВСЧ-1-WR90-У	8,20-12,5	400	0,3	1,2	WR90	FBP	медь	150

Общие характеристики

Параметр	Значение
Рабочая полоса	≤15%

На что смотреть при выборе

Полоса модели ВСЧ-1-U должна перекрывать рабочие частоты (серия: 2,6 – 59,6 ГГц).
Вносимые потери в серии ВСЧ-1-U — от 0,25 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВСЧ-1-U — от 1,2 до 1,35: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей ВСЧ-1-U — от 30 до 600 Вт; выбирайте с запасом над мощностью в тракте.

Поставка и документы

Поставляем KADAMM ВСЧ-1-U по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ВСЧ-1-U?
К карточке ВСЧ-1-U приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ВСЧ-1-U?
По таблице исполнений ВСЧ-1-U: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ВСЧ-1-U?
У ВСЧ-1-U — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
