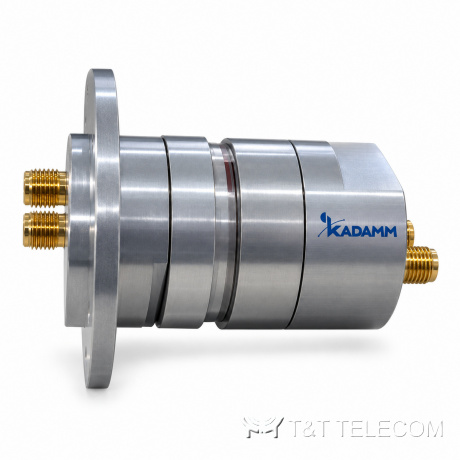

Серия вращающихся переходов KADAMM ВСЧ-2 — до 5 ГГц, соединители SMA, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

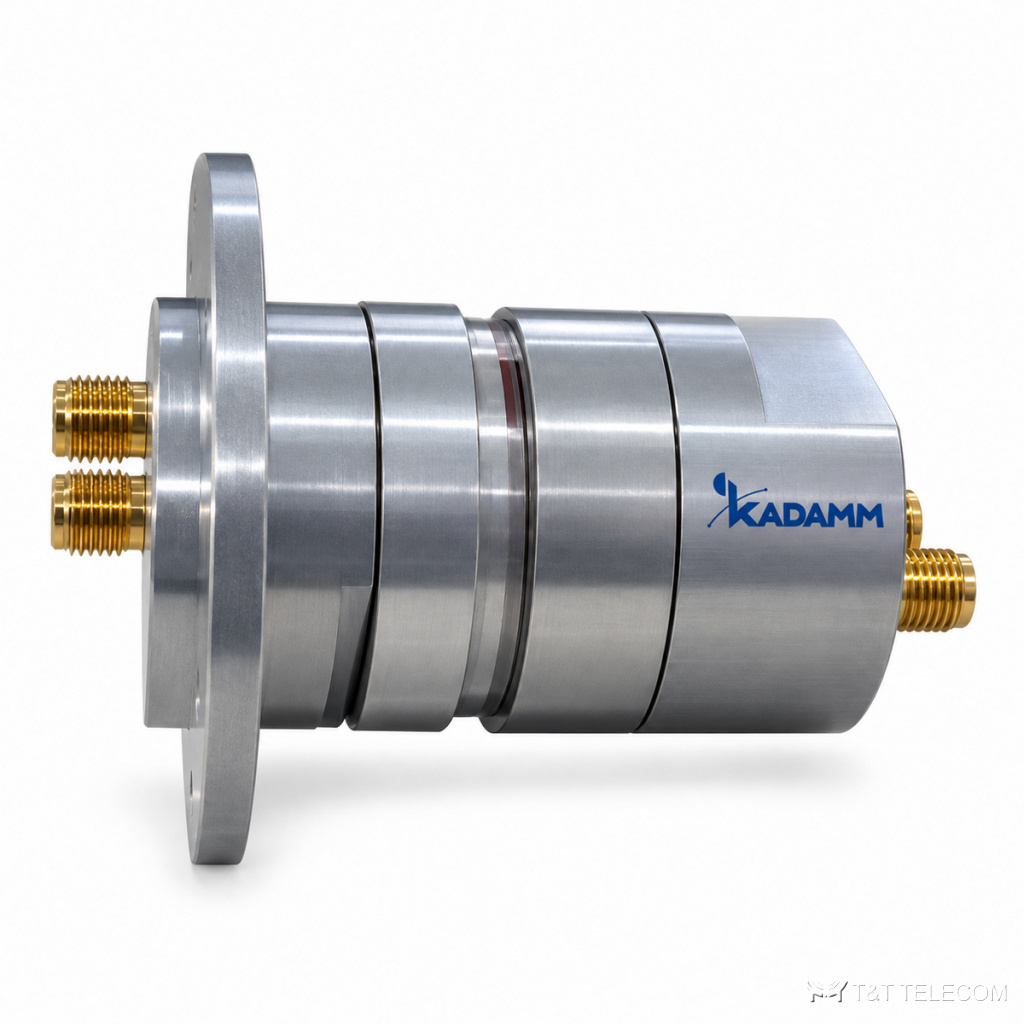

KADAMM ВСЧ-2 — серия из 2 вращающихся переходов, до 5 ГГц. ВСЧ-2 передают СВЧ-сигнал между неподвижной и вращающейся частью антенны. Основное о ВСЧ-2: диапазон до 5 ГГц; соединители SMA; вносимые потери 0,3–0,5 дБ; КСВН 1,2–1,5; мощность 10–50 Вт.
Для каких задач
- Вращающиеся антенны РЛС — ВСЧ-2.
- Опорно-поворотные устройства — ВСЧ-2.
- Следящие антенные системы — ВСЧ-2.
Исполнения серии ВСЧ-2
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Развязка каналов, дБ |
|---|---|---|---|---|---|
| KADAMM ВСЧ-2-3-SMA(р) | CH1: 0-3 CH2: 0-3 | 10 10 | 0,3 ≤0,3 | 1,25 ≤1,35 | 60 |
| KADAMM ВСЧ-2-5-SMA(р) | CH1: 0-5 CH2: 0-5 | 50 10 | 0,3 ≤0,5 | 1,2 ≤1,5 | 50 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | SMA (розетка) |
Подбор исполнения
- Сначала выбирают строку ВСЧ-2 по частоте — серия перекрывает до 5 ГГц.
- Вносимые потери в серии ВСЧ-2 — от 0,3 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-2 — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВСЧ-2 — от 10 до 50 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВСЧ-2 — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВСЧ-2 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВСЧ-2?
У ВСЧ-2 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСЧ-2?
Диапазон серии ВСЧ-2 — до 5 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-2?
К карточке ВСЧ-2 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
