Серия вращающихся переходов KADAMM ВСЧ-МК — до 16 ГГц, соединители SMA, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

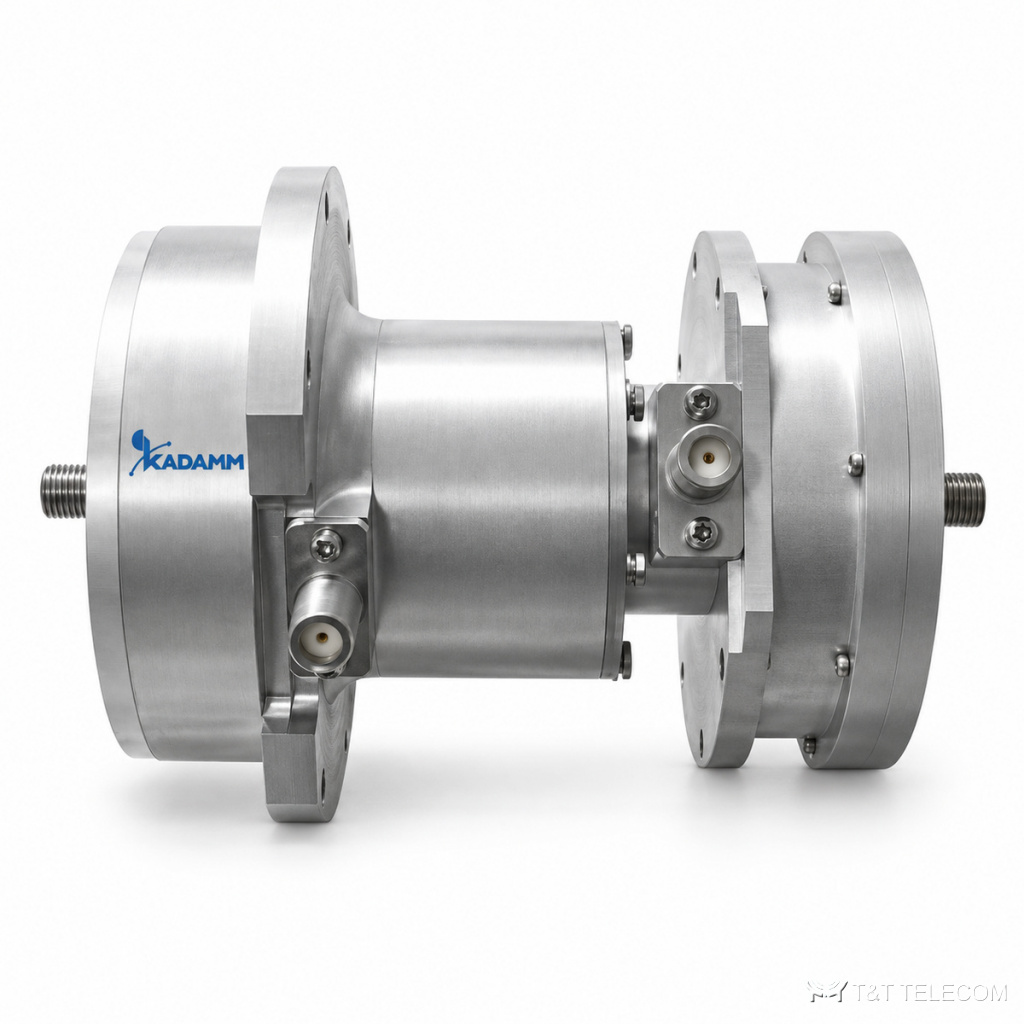

KADAMM ВСЧ-МК — серия из 5 вращающихся переходов, до 16 ГГц. ВСЧ-МК передают СВЧ-сигнал между неподвижной и вращающейся частью антенны. Основное о ВСЧ-МК: диапазон до 16 ГГц; соединители SMA; КСВН 1,2–2,5.
Для каких задач
- Вращающиеся антенны РЛС — ВСЧ-МК.
- Опорно-поворотные устройства — ВСЧ-МК.
- Следящие антенные системы — ВСЧ-МК.
Исполнения серии ВСЧ-МК
| Артикул | Частоты, ГГц | КСВН | Материал |
|---|---|---|---|
| KADAMM ВСЧ-1-9,65-SMA(р)-М | CH1: 9,4±0,25 CH1: 9,4±0,25 | 1,3 1,3 | медь |
| KADAMM ВСЧ-2-1,45-SMA(р)-М | CH1: 0,95-1,45 CH2: 0,95-1,45 | 1,25 1,5 | медь |
| KADAMM ВСЧ-2-16-SMA(р)-М | CH1: 0-16 CH2: 0-11 | 1,5 2,5 | алюминий |
| KADAMM ВСЧ-2-4,5-SMA(р)-М | CH1: 0-4,5 CH2: 0-4,5 | 1,2 1,45 | алюминий |
| KADAMM ВСЧ-2-6,45-SMA(р)-М | CH1: 3,6-4,2 CH2: 5,85-6,45 | 1,3 1,3 | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | SMA (розетка) |
На что смотреть при выборе
- Сначала выбирают строку ВСЧ-МК по частоте — серия перекрывает до 16 ГГц.
- КСВН моделей ВСЧ-МК — от 1,2 до 2,5: чем ниже, тем меньше отражение в тракте.
- Соединители ВСЧ-МК — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВСЧ-МК подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВСЧ-МК?
Диапазон серии ВСЧ-МК — до 16 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВСЧ-МК?
К карточке ВСЧ-МК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВСЧ-МК?
По таблице исполнений ВСЧ-МК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
