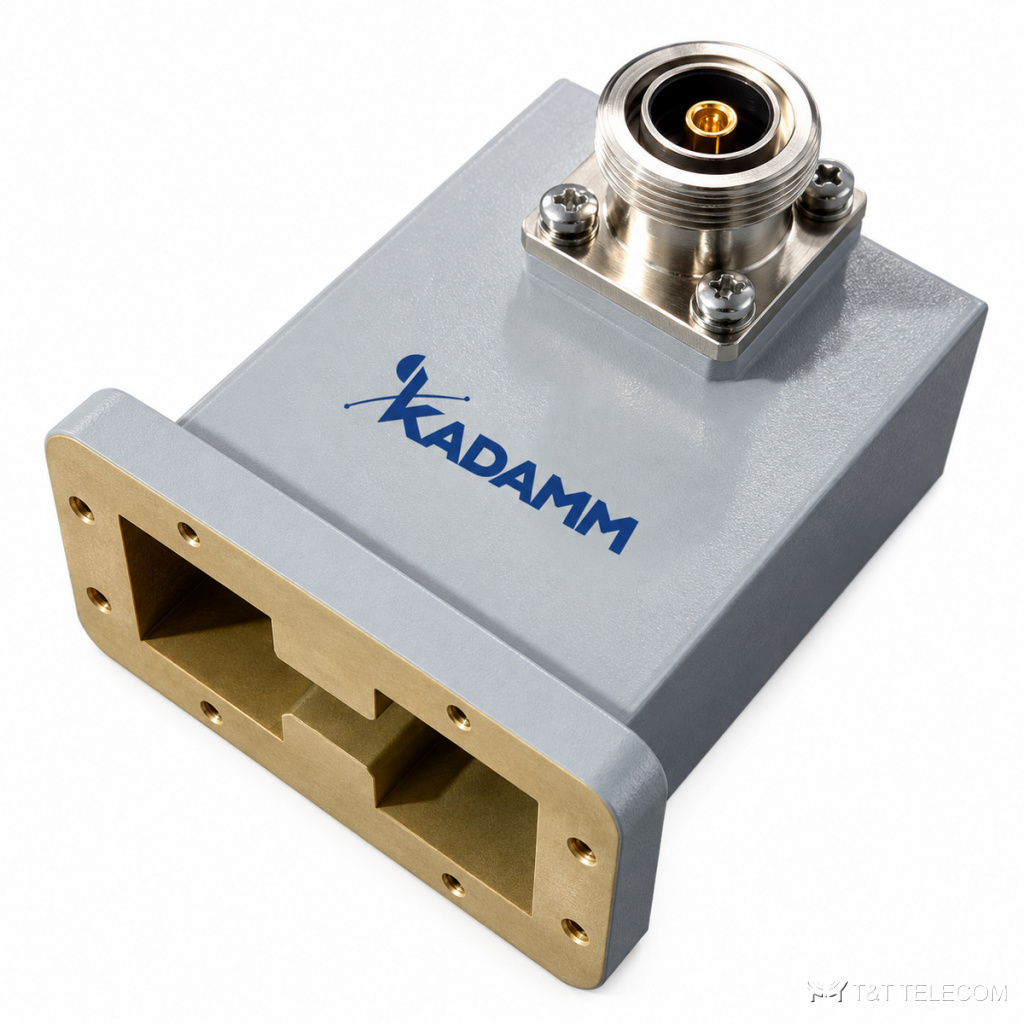

Серия KADAMM ВКП-Н-ПМ — серия из 14 коаксиально-волноводных переходов, 840 МГц – 18 ГГц. ВКП-Н-ПМ соединяют волноводный тракт с коаксиальным кабелем или прибором. Основное о ВКП-Н-ПМ: диапазон 840 МГц – 18 ГГц; соединители N; вносимые потери 0,5 дБ; КСВН 1,3–1,5; мощность 200–1000 Вт.
Область применения
- Испытательные установки — ВКП-Н-ПМ.
- Подключение измерительных приборов к волноводу — ВКП-Н-ПМ.
- Стыковка коаксиальных и волноводных узлов — ВКП-Н-ПМ.
Исполнения серии ВКП-Н-ПМ
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WR770-N(р)-УМ | 0,95-1,45 | не более 300 | — | 1,3 | N (розетка) | WR770 | FDP12 | алюминий |
| KADAMM ВКП-WRD150-N(р)-УМ | 1,5-3,6 | 300 | 0,5 | 1,5 | N (розетка) | WRD150 | FP | алюминий |
| KADAMM ВКП-WRD200-N(р)-УМ | 2-4,8 | 300 | 0,5 | 1,5 | N (розетка) | WRD200 | FP | алюминий |
| KADAMM ВКП-WRD250-N(р)-УМ | 2,6-7,8 | 300 | 0,5 | 1,5 | N (розетка) | WRD250 | FP | алюминий |
| KADAMM ВКП-WRD350-N(р)-УМ | 3,5-8,2 | 200 | 0,5 | 1,5 | N (розетка) | WRD350 | FP | алюминий |
| KADAMM ВКП-WRD475-N(р)-УМ | 4,75-11 | 200 | 0,5 | 1,5 | N (розетка) | WRD475 | FP | алюминий |
| KADAMM ВКП-WRD500-N(р)-УМ | 5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD500 | FP | алюминий |
| KADAMM ВКП-WRD580-N(р)-УМ | 5,8-16 | 200 | 0,5 | 1,5 | N (розетка) | WRD580 | FP | алюминий |
| KADAMM ВКП-WRD650-N(р)-УМ | 6,5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD650 | FP | медь |
| KADAMM ВКП-WRD750-N(р)-УМ | 7,5-18 | 200 | 0,5 | 1,5 | N (розетка) | WRD750 | FP | медь |
| KADAMM ВКП-WRD84-5339(р)-УМ | 0,84-2 | 1000 | 0,5 | 1,5 | 5339 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-7/16(р)-УМ | 0,84-2 | 500 | 0,5 | 1,5 | 7/16 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-L27(р)-УМ | 0,84-2 | 500 | 0,5 | 1,5 | L27 (розетка) | WRD84 | FP | алюминий |
| KADAMM ВКП-WRD84-N(р)-УМ | 0,84-2 | 300 | 0,5 | 1,5 | N (розетка) | WRD84 | FP | алюминий |
Как выбрать модель
- Полоса модели ВКП-Н-ПМ должна перекрывать рабочие частоты (серия: 840 МГц – 18 ГГц).
- Вносимые потери в серии ВКП-Н-ПМ — от 0,5 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВКП-Н-ПМ — от 1,3 до 1,5: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВКП-Н-ПМ — от 200 до 1000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВКП-Н-ПМ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВКП-Н-ПМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВКП-Н-ПМ?
По таблице исполнений ВКП-Н-ПМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-Н-ПМ?
У ВКП-Н-ПМ — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВКП-Н-ПМ?
Диапазон серии ВКП-Н-ПМ — 840 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
