Серия коаксиально-волноводных переходов KADAMM ВКП-Н-У — 840 МГц – 40 ГГц, соединители N, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

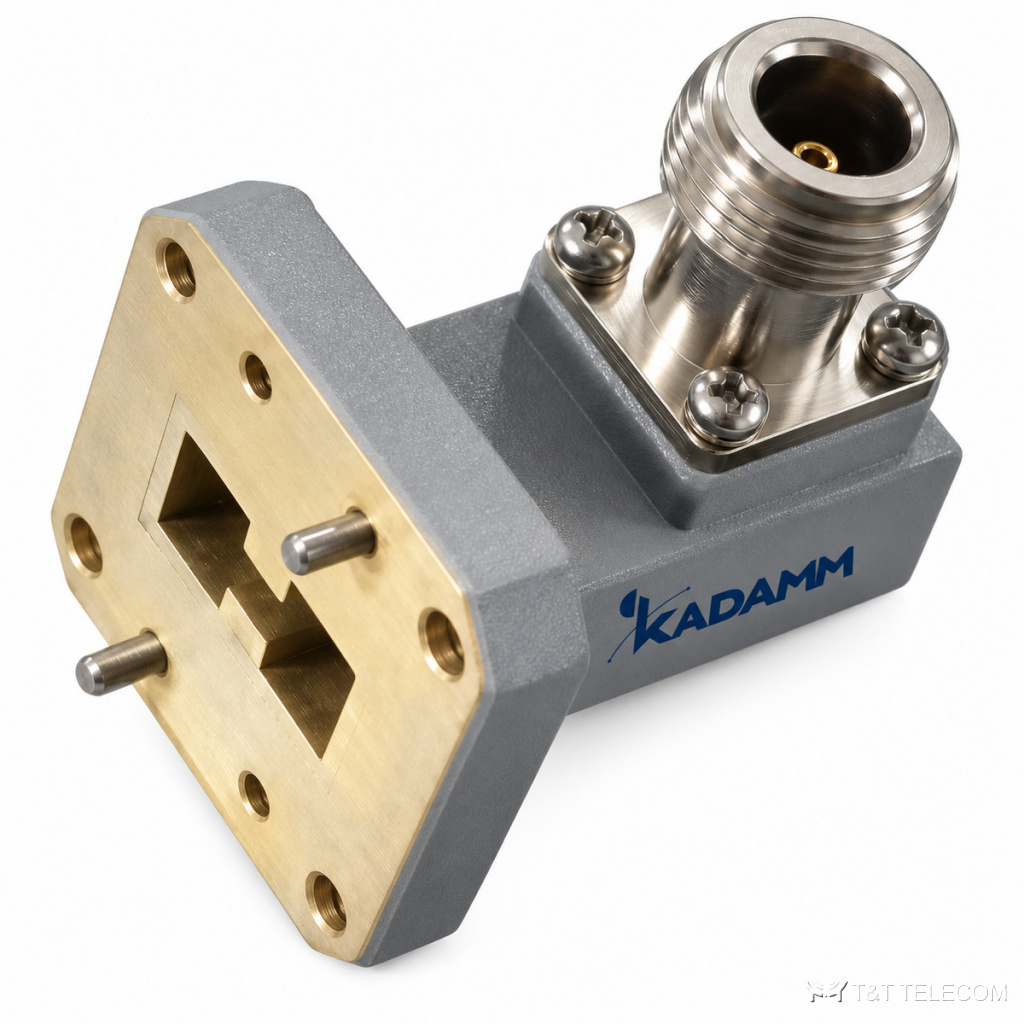

KADAMM ВКП-Н-У — серия из 13 коаксиально-волноводных переходов, 840 МГц – 40 ГГц. Переходы ВКП-Н-У возбуждают волну в волноводе от коаксиального входа. Параметры ВКП-Н-У: диапазон 840 МГц – 40 ГГц; соединители N; КСВН 1,5–2; мощность 50–800 Вт.
Где применяют
- Подключение измерительных приборов к волноводу — ВКП-Н-У.
- Стыковка коаксиальных и волноводных узлов — ВКП-Н-У.
- Испытательные установки — ВКП-Н-У.
Исполнения серии ВКП-Н-У
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВКП-WRD110-2,92(р)-У | 11-26,5 | 50 | 1,5 | 2,92 (розетка) | WRD110 | медь | 35 |
| KADAMM ВКП-WRD150-N(р)-У | 1,5-3,6 | 800 | 1,5 | N (розетка) | WRD150 | алюминий | 150 |
| KADAMM ВКП-WRD180-2,92(р)-У | 18-40 | 50 | 2 | 2,92 (розетка) | WRD180 | медь | 27 |
| KADAMM ВКП-WRD200-N(р)-У | 2-4,8 | 500 | 1,5 | N (розетка) | WRD200 | алюминий | 101 |
| KADAMM ВКП-WRD250-N(р)-У | 2,6-7,8 | 500 | 1,5 | N (розетка) | WRD250 | алюминий | 70 |
| KADAMM ВКП-WRD350-N(р)-У | 3,5-8,2 | 500 | 1,5 | N (розетка) | WRD350 | алюминий | 60 |
| KADAMM ВКП-WRD475-N(р)-У | 4,75-11 | 300 | 1,5 | N (розетка) | WRD475 | алюминий | 50 |
| KADAMM ВКП-WRD500-SMA(р)-У | 5-18 | 300 | 1,5 | SMA (розетка) | WRD500 | алюминий | 45 |
| KADAMM ВКП-WRD580-SMA(р)-У | 5,8-16 | 300 | 1,5 | SMA (розетка) | WRD580 | алюминий | 45 |
| KADAMM ВКП-WRD650-SMA(р)-У | 6,5-18 | 100 | 1,5 | SMA (розетка) | WRD650 | медь | 45 |
| KADAMM ВКП-WRD700-SMA(р)-У | 7-18,5 | 100 | 1,5 | SMA (розетка) | WRD700 | медь | 40 |
| KADAMM ВКП-WRD750-SMA(р)-У | 7,5-18 | 100 | 1,5 | SMA (розетка) | WRD750 | медь | 40 |
| KADAMM ВКП-WRD84-N(р)-У | 0,84-2 | 800 | 1,5 | N (розетка) | WRD84 | алюминий | 175 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 |
| Фланец | FP |
Как выбрать модель
- Сначала выбирают строку ВКП-Н-У по частоте — серия перекрывает 840 МГц – 40 ГГц.
- КСВН моделей ВКП-Н-У — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВКП-Н-У — от 50 до 800 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВКП-Н-У — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВКП-Н-У подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВКП-Н-У?
По таблице исполнений ВКП-Н-У: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВКП-Н-У?
У ВКП-Н-У — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВКП-Н-У?
Диапазон серии ВКП-Н-У — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВКП-Н-У — техническое описание 252.15 КБ
