Серия вращающихся переходов KADAMM ВСЧ-1-I — 2,6 – 59,6 ГГц, соединители по таблице исполнений, 15 моделей

Name: Серия вращающихся переходов KADAMM ВСЧ-1-I — 2,6 – 59,6 ГГц, соединители по таблице исполнений, 15 моделей
Brand: KADAMM
SKU: KADAMM ВСЧ-1-I

Волноводные переходы и вращающиеся сочленения

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM ВСЧ-1-I — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

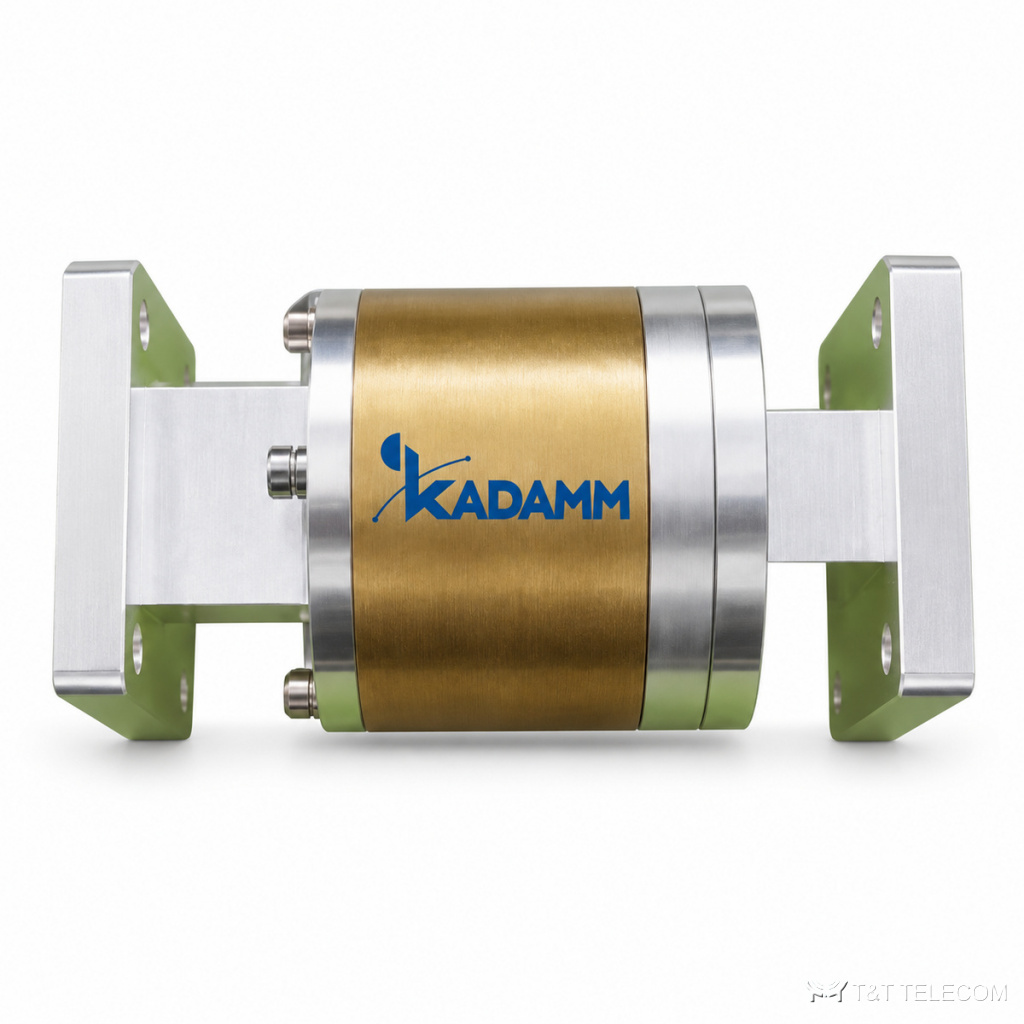

KADAMM ВСЧ-1-I: серия из 15 вращающихся переходов, 2,6 – 59,6 ГГц. Сочленения ВСЧ-1-I ставят на поворотных антеннах и ОПУ. Коротко о ВСЧ-1-I: диапазон 2,6 – 59,6 ГГц; соединители по таблице исполнений; вносимые потери 0,25–0,8 дБ; КСВН 1,2–1,35; мощность 30–600 Вт.

Где применяют

Опорно-поворотные устройства — ВСЧ-1-I.
Следящие антенные системы — ВСЧ-1-I.
Вращающиеся антенны РЛС — ВСЧ-1-I.

Исполнения серии ВСЧ-1-I

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Волновод	Фланец	Материал	Имп. мощн., кВт
KADAMM ВСЧ-1-WR112-П	6,57-9,99	400	0,3	1,2	WR112	FBP	медь	150
KADAMM ВСЧ-1-WR137-П	5,38-8,17	500	0,25	1,2	WR137	FDP	алюминий	150
KADAMM ВСЧ-1-WR159-П	4,64-7,05	500	0,25	1,2	WR159	FDP	алюминий	150
KADAMM ВСЧ-1-WR187-П	3,94-5,99	600	0,25	1,2	WR187	FDP	алюминий	600
KADAMM ВСЧ-1-WR19-П	39,2-59,6	30	0,8	1,35	WR19	FBP	медь	0,3
KADAMM ВСЧ-1-WR22-П	32,9-50,1	30	0,5	1,35	WR22	FBP	медь	0,3
KADAMM ВСЧ-1-WR229-П	3,22-4,90	600	0,25	1,2	WR229	FDP	алюминий	600
KADAMM ВСЧ-1-WR28-П	26,5-40,0	30	0,5	1,25	WR28	FBP	медь	0,3
KADAMM ВСЧ-1-WR284-П	2,60-3,95	600	0,25	1,2	WR284	FDP	алюминий	600
KADAMM ВСЧ-1-WR34-П	21,7-33,0	30	0,5	1,25	WR34	FBP	медь	0,3
KADAMM ВСЧ-1-WR42-П	17,6-26,7	50	0,5	1,25	WR42	FBP	медь	0,5
KADAMM ВСЧ-1-WR51-П	14,5-22,0	100	0,3	1,2	WR51	FBP	медь	3
KADAMM ВСЧ-1-WR62-П	11,9-18,0	100	0,3	1,2	WR62	FBP	медь	4
KADAMM ВСЧ-1-WR75-П	9,84-15,0	200	0,3	1,2	WR75	FBP	медь	10
KADAMM ВСЧ-1-WR90-П	8,20-12,5	400	0,3	1,2	WR90	FBP	медь	150

Общие характеристики

Параметр	Значение
Рабочая полоса	≤15%

Как выбрать модель

Полоса модели ВСЧ-1-I должна перекрывать рабочие частоты (серия: 2,6 – 59,6 ГГц).
Вносимые потери в серии ВСЧ-1-I — от 0,25 до 0,8 дБ; на высоких частотах и в широкополосных моделях они больше.
КСВН моделей ВСЧ-1-I — от 1,2 до 1,35: чем ниже, тем меньше отражение в тракте.
Допустимая мощность моделей ВСЧ-1-I — от 30 до 600 Вт; выбирайте с запасом над мощностью в тракте.
Соединители ВСЧ-1-I — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ВСЧ-1-I по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ВСЧ-1-I?
У ВСЧ-1-I — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ВСЧ-1-I?
Диапазон серии ВСЧ-1-I — 2,6 – 59,6 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ВСЧ-1-I?
К карточке ВСЧ-1-I приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
