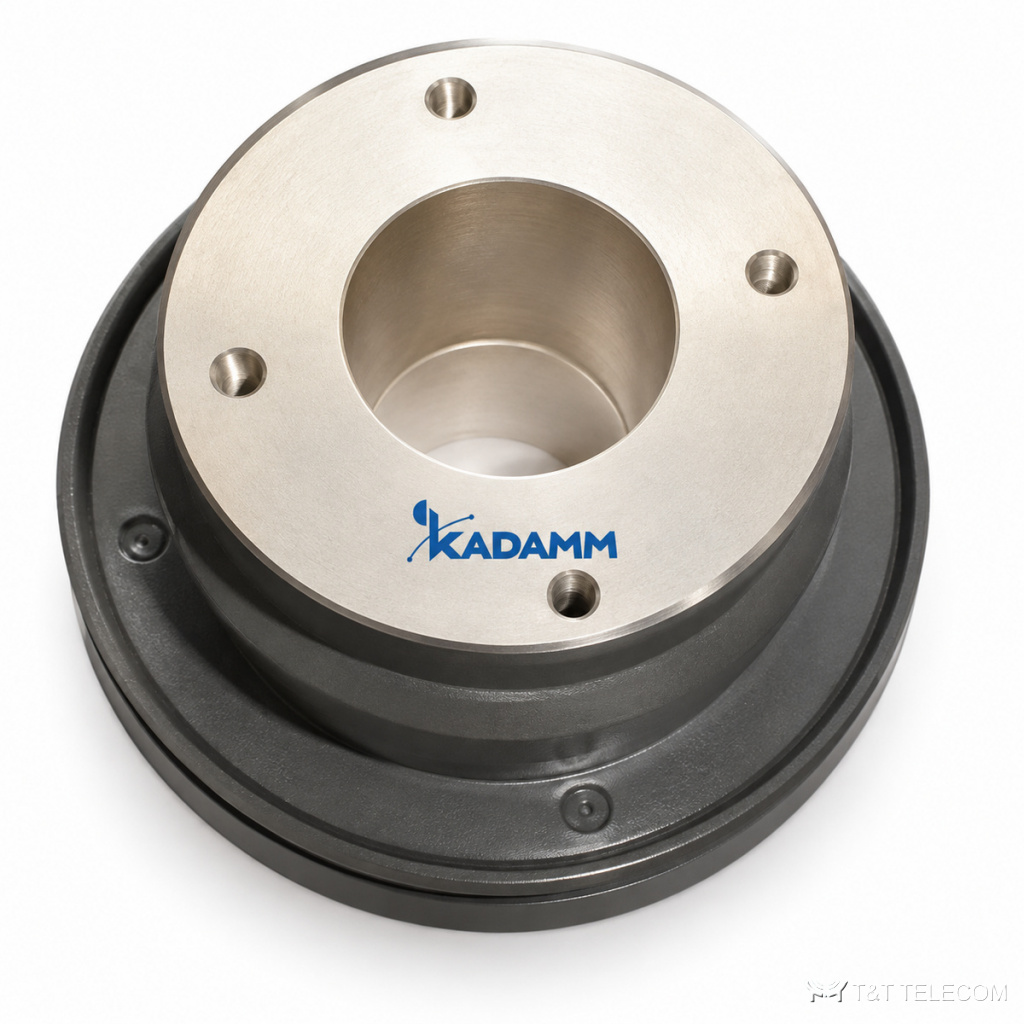

KADAMM ВСЧ-КВ — серия из 12 вращающихся переходов, 2 – 31 ГГц. ВСЧ-КВ передают СВЧ-сигнал между неподвижной и вращающейся частью антенны. Параметры ВСЧ-КВ: диапазон 2 – 31 ГГц; вносимые потери 0,2–0,3 дБ; КСВН 1,1–1,2; мощность 100–200 Вт.
Где применяют
- Вращающиеся антенны РЛС — ВСЧ-КВ.
- Опорно-поворотные устройства — ВСЧ-КВ.
- Следящие антенные системы — ВСЧ-КВ.
Исполнения серии ВСЧ-КВ
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Материал | Фланец | Ø волн., мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-17700/31000 | 17,7-31 | — | 0,3 | 1,10 | медь, серебрение внутренней поверхности | — | — |
| KADAMM ВСЧ-Ø100 | 2,0-4,0 | 200 | 0,2 | 1,2 | алюминий | FAP | 100 |
| KADAMM ВСЧ-Ø11 | 17,7-21,2 | 100 | 0,2 | 1,2 | медь | FAP | 11 |
| KADAMM ВСЧ-Ø11,25 | 18,2-24,9 | 100 | 0,2 | 1,2 | медь | FAP | 11,25 |
| KADAMM ВСЧ-Ø14 | 15,0-17,0 | 100 | 0,2 | 1,2 | медь | FAP | 14 |
| KADAMM ВСЧ-Ø20,244 | 8,5-10,5 | 100 | 0,2 | 1,2 | алюминий | FAP | 20,244 |
| KADAMM ВСЧ-Ø23,825 | 9,1-10,0 | 100 | 0,2 | 1,2 | алюминий | FAP | 23,825 |
| KADAMM ВСЧ-Ø27,78 | 7,4-9,0 | 200 | 0,2 | 1,2 | алюминий | FAP | 27,78 |
| KADAMM ВСЧ-Ø37 | 4,5-6,5 | 200 | 0,2 | 1,2 | алюминий | FAP | 37 |
| KADAMM ВСЧ-Ø51,99 | 3,89-5,33 | 200 | 0,2 | 1,2 | алюминий | FAP | 51,99 |
| KADAMM ВСЧ-Ø61,04 | 3,3-3,8 | 200 | 0,2 | 1,2 | алюминий | FAP | 61,04 |
| KADAMM ВСЧ-Ø7,137 | 27,5-31 | 100 | 0,2 | 1,2 | медь | FAP | 7,137 |
Как выбрать модель
- Полоса модели ВСЧ-КВ должна перекрывать рабочие частоты (серия: 2 – 31 ГГц).
- Вносимые потери в серии ВСЧ-КВ — от 0,2 до 0,3 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВСЧ-КВ — от 1,1 до 1,2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ВСЧ-КВ — от 100 до 200 Вт; выбирайте с запасом над мощностью в тракте.
Поставка и документы
Поставляем KADAMM ВСЧ-КВ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВСЧ-КВ?
По таблице исполнений ВСЧ-КВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВСЧ-КВ?
У ВСЧ-КВ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВСЧ-КВ?
Диапазон серии ВСЧ-КВ — 2 – 31 ГГц; полоса конкретной модели — в таблице исполнений.
