Элементы СВЧ-тракта

СВЧ-тракт — это цепочка пассивных и активных узлов между источником сигнала и антенной или прибором: соединители и переходники, делители и мосты, фильтры, развязывающие ферритовые устройства, коммутация, усиление и детектирование. От качества каждого звена зависят потери, согласование и шумовые параметры всей системы, поэтому СВЧ компоненты подбирают по общей частоте, мощности и типу соединителей.

Направление KADAMM (КАДАММ) объединяет 13 подразделов коаксиальной и смешанной техники. Самые крупные — разъёмы СВЧ (65 серий, около 1832 моделей) и коаксиальные переходники (99 серий, около 584 моделей), далее фильтры и диплексеры (19 серий, около 869 моделей), усилители и генераторы (24 серии, около 747 моделей), циркуляторы и вентили (22 серии, около 682 моделей), мосты и ответвители (13 серий, около 673 моделей), переключатели (28 серий, около 624 моделей). Верхняя граница по отдельным сериям — 110 ГГц для соединителей 1,0 мм.

Подразделы

• Делители мощности СВЧ

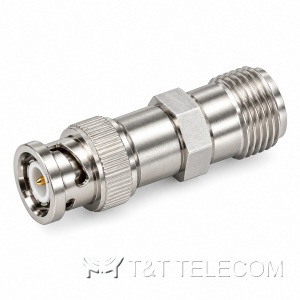

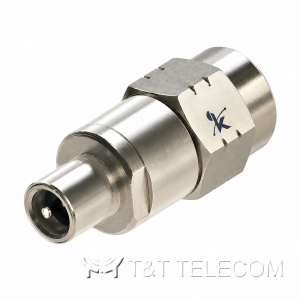

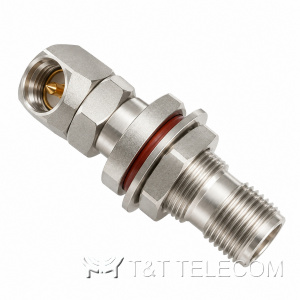

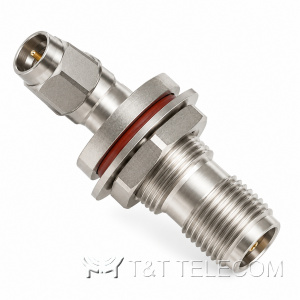

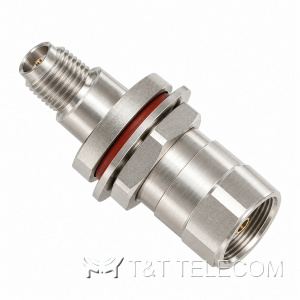

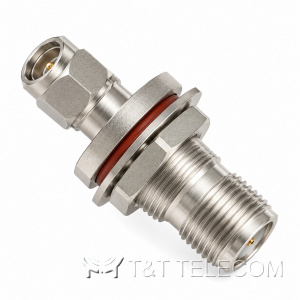

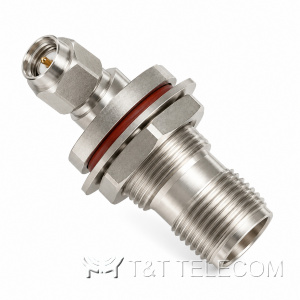

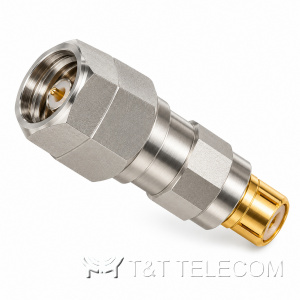

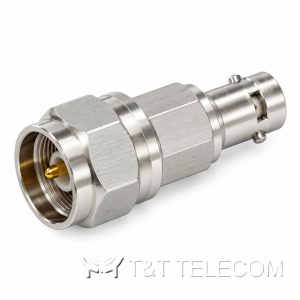

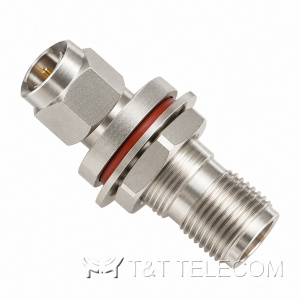

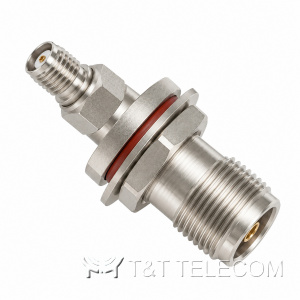

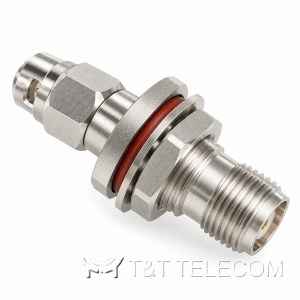

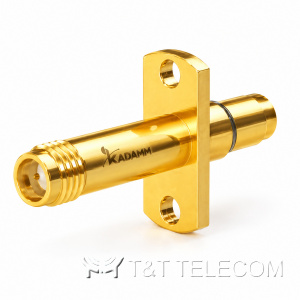

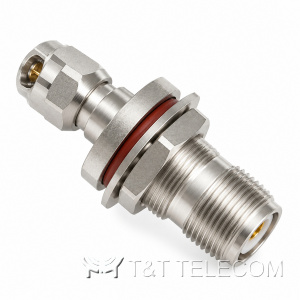

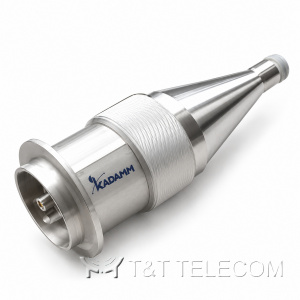

• Коаксиальные переходники СВЧ

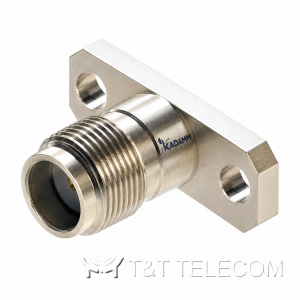

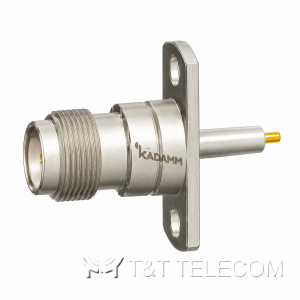

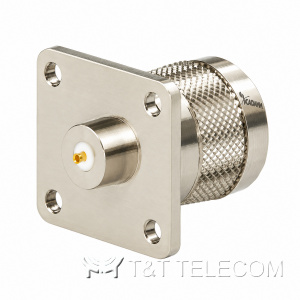

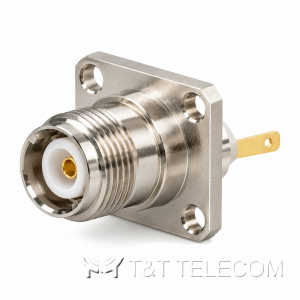

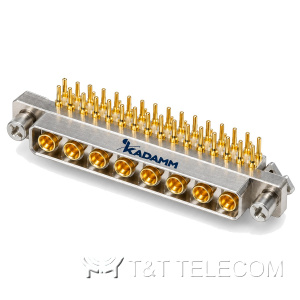

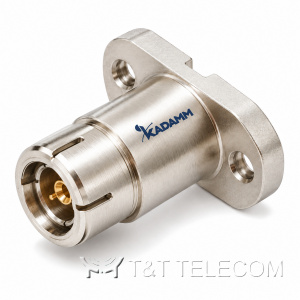

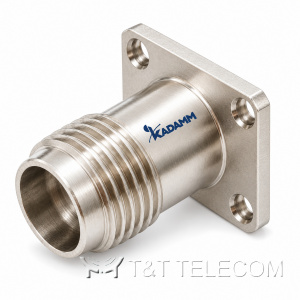

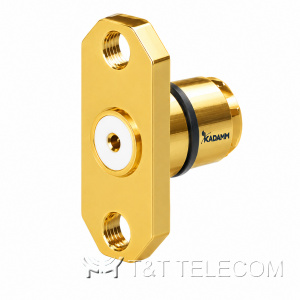

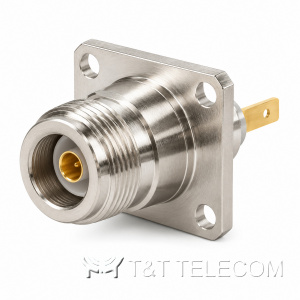

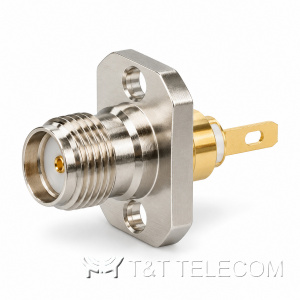

• Разъёмы СВЧ
• Аттенюаторы СВЧ
• Нагрузки СВЧ коаксиальные
• Мосты, ответвители и трансформаторы СВЧ
• Фильтры и диплексеры СВЧ
• Циркуляторы и ферритовые вентили

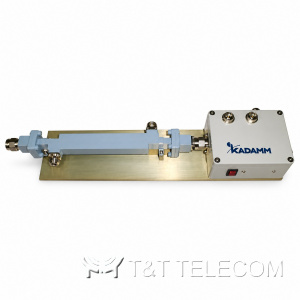

• Переключатели СВЧ
• Фазовращатели СВЧ
• Усилители, генераторы и синтезаторы СВЧ
• Bias tee и разделители постоянного тока СВЧ
• Детекторы, смесители и ограничители СВЧ

Для каких задач собирают СВЧ-тракт из компонентов KADAMM

• Приёмные и передающие модули радиолокации, связи и радиомониторинга: фильтры, малошумящие усилители, смесители и гетеродины в одном тракте.
• Испытательные стенды и автоматизированные измерительные системы: переключатели, аттенюаторы, ответвители, нагрузки и переходники под порты приборов.

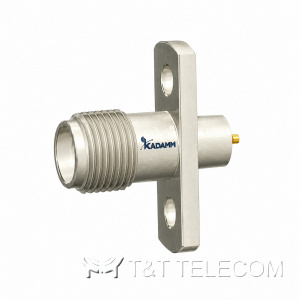

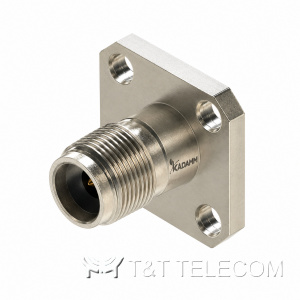

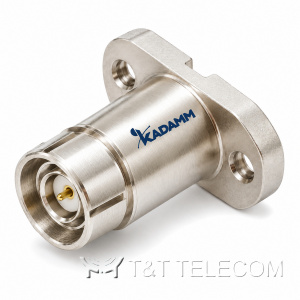

• Разработка компонентов СВЧ устройств: приборные разъёмы на корпус и плату, торцевые разъёмы, устройства смещения для питания активных модулей.
• Защита чувствительных входов: вентили, циркуляторы, ограничители мощности и разделители постоянного тока.

Как подобрать компоненты под тракт

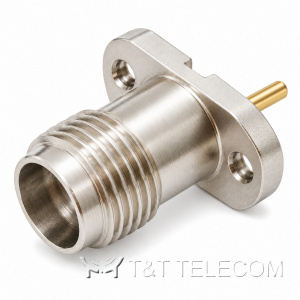

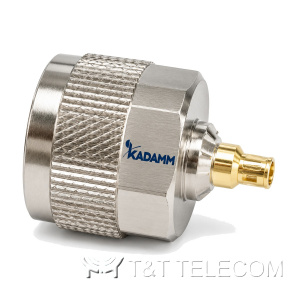

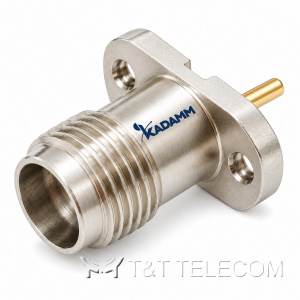

• Зафиксируйте верхнюю рабочую частоту: она определяет тип соединителя — SMA до 26,5 ГГц, 2,92 мм до 40 ГГц, 2,4 мм до 50 ГГц, 1,85 мм до 67 ГГц, 1,0 мм до 110 ГГц.
• Оцените уровень мощности в каждой точке тракта: в каталоге есть фиксированные аттенюаторы от 1 до 5000 Вт и нагрузки высокой мощности.
• Для развязки каскадов закладывайте ферритовые вентили серии ВН, для разделения направлений — циркуляторы ЦР.

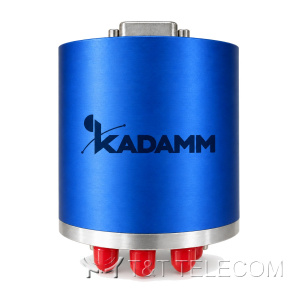

• Коммутацию выбирайте по скорости: pin-диодные переключатели ПП быстрее, электромеханические ПЭ дают меньшие потери.

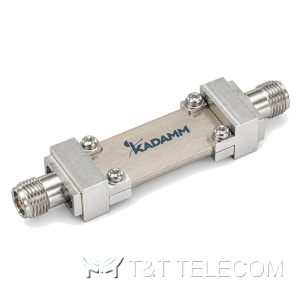

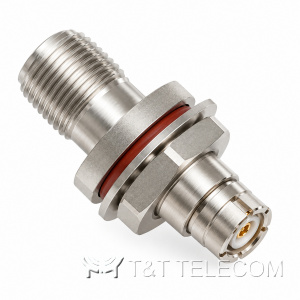

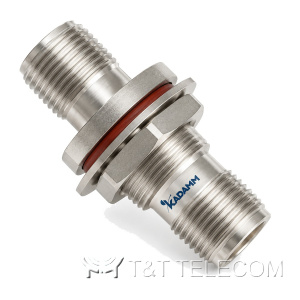

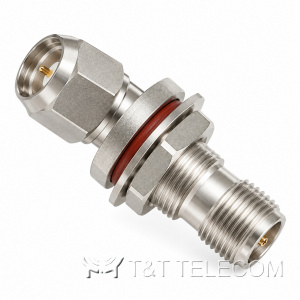

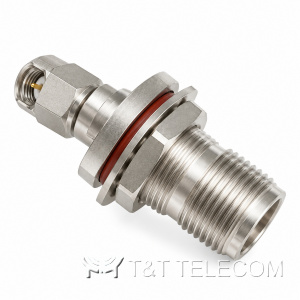

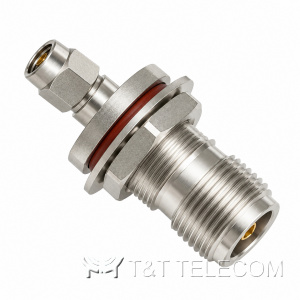

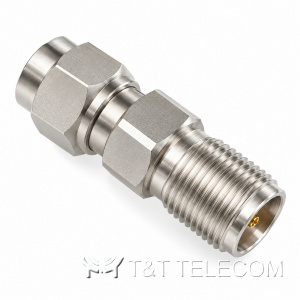

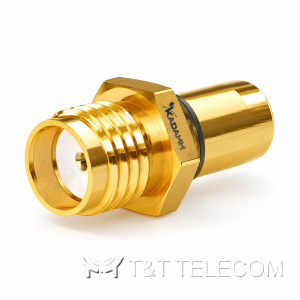

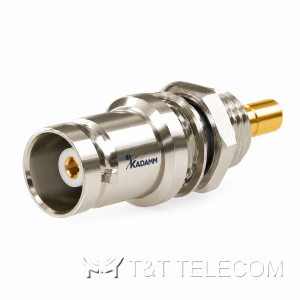

• Если соединители соседних узлов разные, сразу заложите переходники ПК нужной пары, чтобы не терять согласование.

Вопросы и ответы

Какой самый высокочастотный тракт можно собрать на коаксиальных компонентах KADAMM?
До 110 ГГц: под соединитель 1,0 мм есть переходники ПК-1,0-1,0, разъёмы СК-1,0, фиксированный аттенюатор и согласованные нагрузки серии НК.

Есть ли в направлении активные модули?
Да, в подразделе усилителей и генераторов собраны малошумящие усилители, усилители мощности, генераторы с ФАПЧ, синтезаторы, умножители и делители частоты.

Смотрите также

• Калибровочные наборы для ВАЦ
• Измерительные антенны

Опишите структуру тракта и частоты — подберём совместимые компоненты KADAMM по всем звеньям.
