GPS антенна принимает сигналы навигационных спутников на частотах около 1,2 и 1,6 ГГц, которые у поверхности Земли очень слабы. Поэтому внешняя антенна GPS почти всегда активная: малошумящий усилитель в корпусе поднимает сигнал до того, как он пройдёт по кабелю к приёмнику. Современные приёмники работают сразу с несколькими системами — GPS, ГЛОНАСС, BeiDou и Galileo, и антенна GPS/ГЛОНАСС должна перекрывать их полосы.

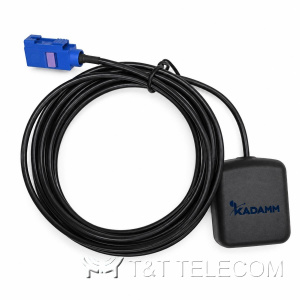

В разделе 31 позиция KADAMM. Активные антенны GPS L1 и GPS/BeiDou с МШУ 25–38 дБ: на магните (GPS-L1-29M, GNSS-L1B1-25M), автомобильная с разъёмом FAKRA (GNSS-L1B1-27F), мачтовые с грозозащитой 5 и 8 кА (GPS-L1-38P5, GPS-L1-38P8). Высокоточные антенны RTK на L1/L2 и L1/L2/L5 с МШУ 28–40 дБ, в том числе геодезическая GNSS-RTK-L125-40T с фазовым центром ±2 мм и лёгкая модель на 20 г для БПЛА. Кроме того — комбинированные антенны ГНСС + 4G/5G MIMO + Wi-Fi, репитеры ГНСС на 50 и 55 дБ, линейные усилители на 22 дБ и приёмник синхронизации GPS-RX-T1 с выходом 1PPS.

Модели

МодельПолосаУсилениеРазъёмы

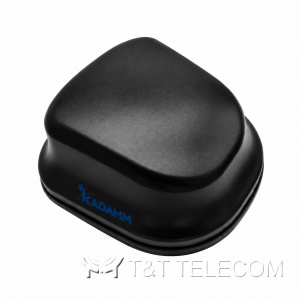

KADAMM GNSS-5G2W2-4—28 ± 2 дБSMA, вилка (другие — по заказу)

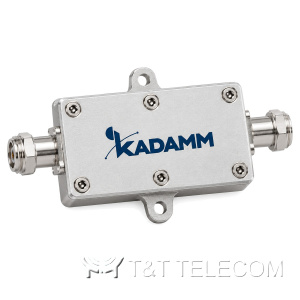

KADAMM GNSS-AMP-L1-22—22 ± 2,5 дБN, розетка

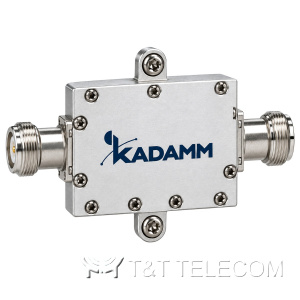

KADAMM GNSS-AMP-L1L5-22—22 ± 3 дБвход N (розетка), выход N (розетка)

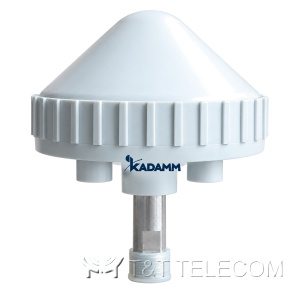

KADAMM GNSS-L1B1-38—38 дБ—

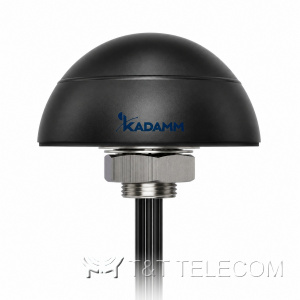

KADAMM GNSS-LTE2W2-3—28 ± 2 дБSMA, вилка (другие — по заказу)

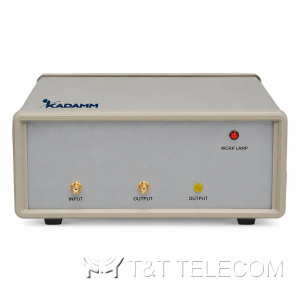

KADAMM GNSS-RP50-L125—≥50 дБ2 ВЧ-разъёма (розетка), тип — уточняйте у менеджера
KADAMM GNSS-RP55-L1—55 ± 2 дБSMA

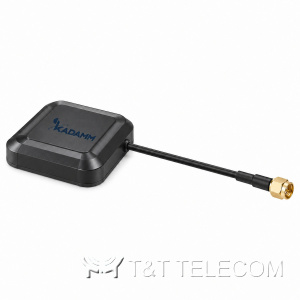

KADAMM GNSS-RTK-L12-28M—28 ± 2 дБ—
KADAMM GNSS-RTK-L12-35S—35 ± 3 дБ—

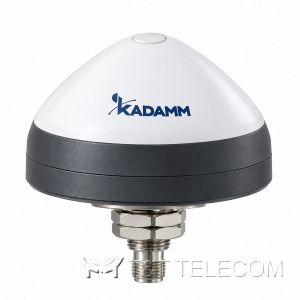

KADAMM GNSS-RTK-L12-40T—40 / 42 ± 2 дБ—

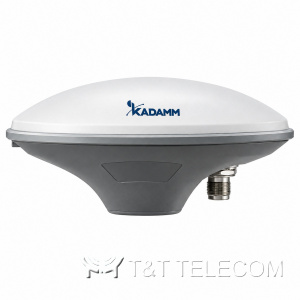

KADAMM GNSS-RTK-L125-40T—40 ± 2 дБ—

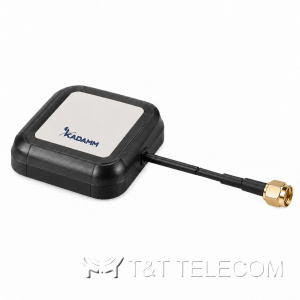

KADAMM GNSS-RTK-L15-28M—28 ± 2 дБ—
KADAMM GPS-L1-38C—38 дБ—
KADAMM GPS-L1-38P5—38 дБ—
KADAMM GPS-L1-38P8—38 дБ—
KADAMM GPS-L1-38T—38 дБ—
KADAMM GPS-RX-T1—3–5 дБic—

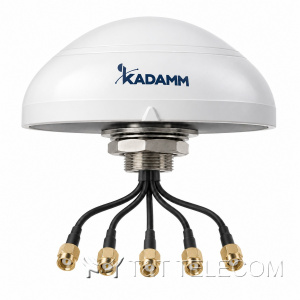

KADAMM GNSS-L125-5G2V2-3617–960 МГц и 1710–5000 МГц30 ± 2 дБSMA, вилка (другие — по заказу)

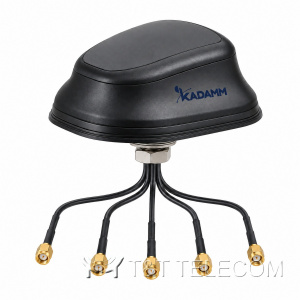

KADAMM GNSS-L125-5G4-4698–960 МГц и 1710–2690 МГц и 2900–5000 МГц40 ± 2 дБSMA, вилка (другие — по заказу)

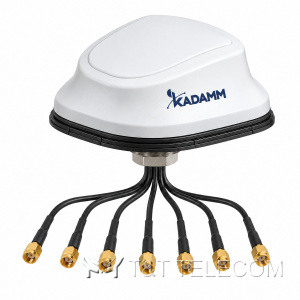

KADAMM GNSS-L125-5G4W2-4698–960 МГц и 1710–2690 МГц и 2900–3800 МГц40 ± 2 дБSMA, вилка (другие — по заказу)

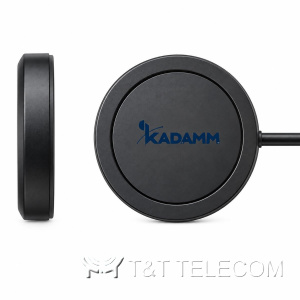

KADAMM GNSS-LTE-2-3824–960 МГц и 1710–2690 МГц—SMA, вилка

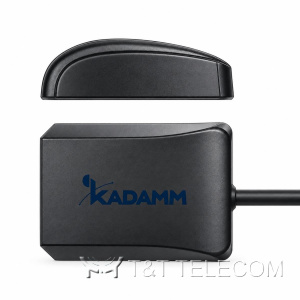

KADAMM GNSS-L1B1-25M1559,05–1563,14 МГц и 1575,42 МГц25 дБ—

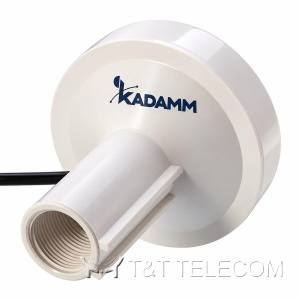

KADAMM GNSS-L1B1-28S1559,05–1563,14 МГц и 1565,42–1585,42 МГц28 ± 2 дБ—

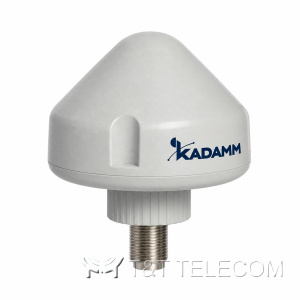

KADAMM GNSS-L1B1-34N1559,05–1563,14 МГц и 1565,42–1585,42 МГц34 ± 2 дБ—
KADAMM GNSS-L1B1-27F1561,09–1575,42 МГц27 ± 2 дБ—
KADAMM GPS-L1-29M21565,42–1585,42 МГц29 ± 2 дБ—

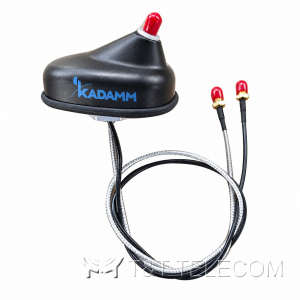

KADAMM GNSS-L1-26RF1571,42–1579,42 МГц и 0–1000 МГцуточняйте у менеджера—
KADAMM GNSS-L1-4G1573,42–1577,42 МГц и 806–960 МГц и 1710–2170 МГц4,5 дБи3×SMA
KADAMM GPP-L11573,42–1577,42 МГц——

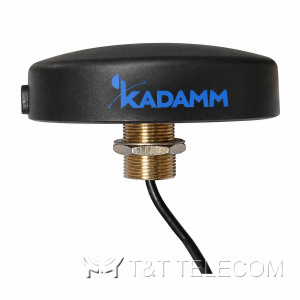

KADAMM GPS-L1-25S1573,42–1577,42 МГц4,5 дБи1×SMA
KADAMM GPS-L1-29M1573,42–1577,42 МГц29 ± 2 дБ—

Задачи для навигационных антенн

  • Мониторинг транспорта: трекеры и бортовые терминалы с антенной на магните или под пластиком кузова.
  • Синхронизация базовых станций сотовой связи, серверов точного времени и энергосистем — GNSS-L1B1-28S, GNSS-L1B1-34N и GPS-RX-T1.
  • Геодезия, сельхозтехника с автопилотом, машинное управление на стройке — антенны RTK на L1/L2/L5.

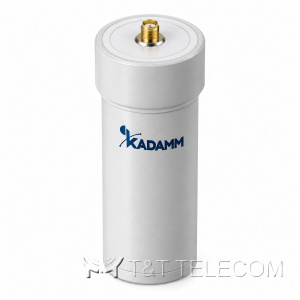

  • Беспилотники — компактная GNSS-RTK-L12-35S массой 20 г.

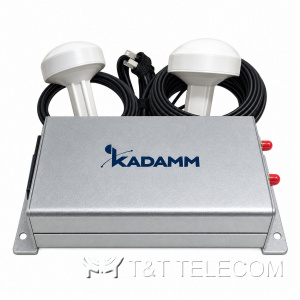

  • Навигация внутри ангаров и цехов: репитер GNSS-RP55-L1 переизлучает сигнал в радиусе 8–10 м.

Как выбрать антенну GPS/ГЛОНАСС

  • Системы и частоты: для трекера достаточно L1, для сантиметровой точности нужны двух- и трёхчастотные антенны L1/L2 или L1/L2/L5.
  • Усиление МШУ: 25–29 дБ — для моделей с кабелем 3–5 м, 38–40 дБ — для длинных снижений на мачтах; при очень длинном кабеле добавляют линейный усилитель GNSS-AMP-L1-22 или GNSS-AMP-L1L5-22.
  • Разъём: SMA — для трекеров и модулей, FAKRA — для автомобильных систем, N и TNC — для мачтовых и геодезических антенн.
  • Совмещение: если на объекте нужна антенна GSM GPS, выбирают комбинированную — GNSS-L1-4G с полосами 806–960 и 1710–2170 МГц или GNSS-LTE-2-3 с 4G и GPS/ГЛОНАСС в одном корпусе.
  • Защита: для улицы — исполнение IP67, для мачт — модели с грозозащитой и предфильтром.

Вопросы и ответы

Чем активная антенна GPS отличается от пассивной?

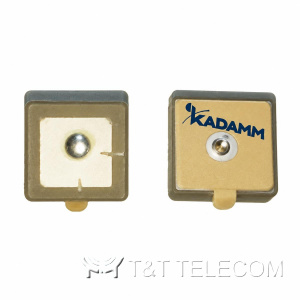

В активной стоит малошумящий усилитель, поэтому её можно выносить на кабеле. Пассивные керамические патч-антенны GPP-L1 размером 8–25 мм встраивают прямо в устройство рядом с приёмником.

Нужна ли отдельная антенна ГЛОНАСС?
Нет, многосистемные модели принимают GPS и ГЛОНАСС одновременно: например, GNSS-RTK-L12-40T, GNSS-LTE2W2-3 и GNSS-LTE-2-3.
