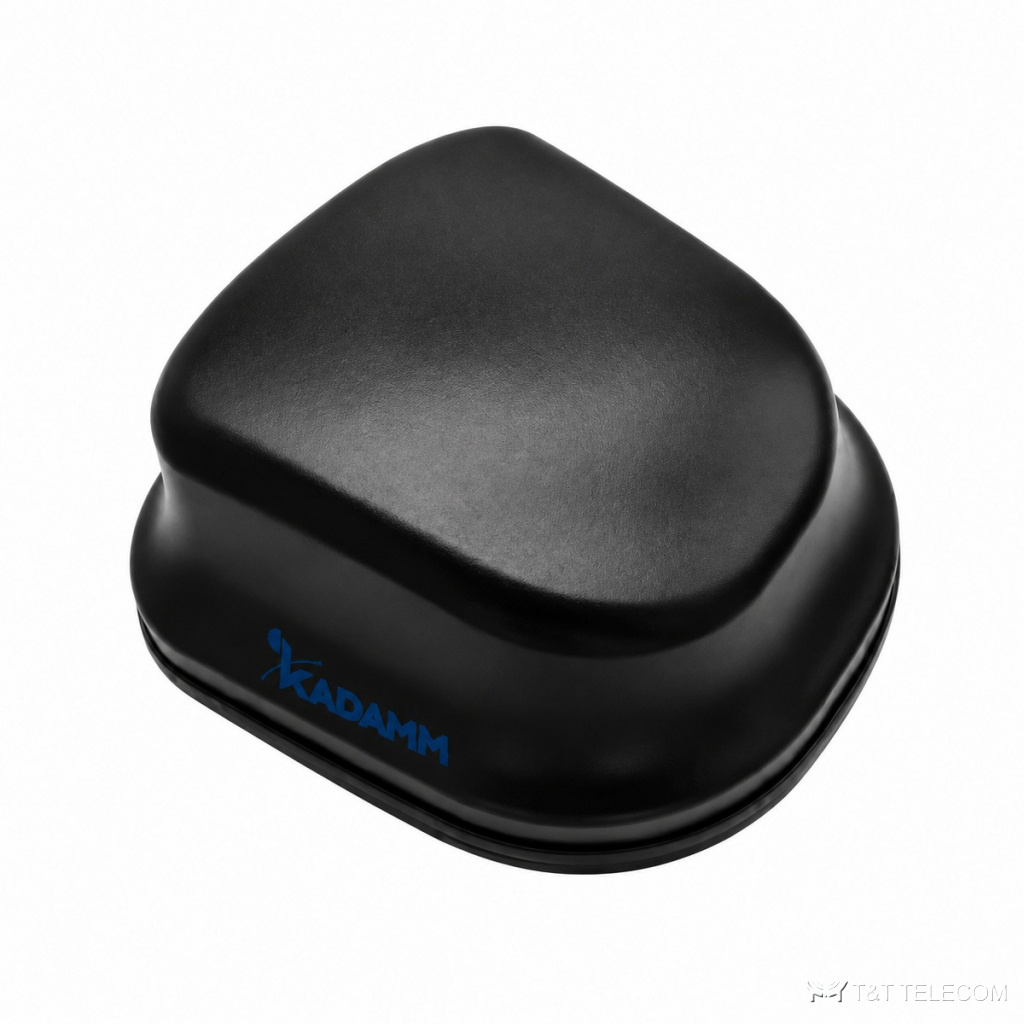

KADAMM GNSS-5G2W2-4 — комбинированная антенна ГНСС + 4G/5G MIMO до 3800 МГц + Wi-Fi 6 MIMO, IP67
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-5G2W2-4 — комбинированная антенна ГНСС. GNSS-5G2W2-4 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-5G2W2-4: усиление 28 ± 2 дБ; разъёмы SMA, вилка (другие — по заказу).
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-5G2W2-4.
Технические характеристики
| Параметр | Значение |
|---|---|
| ГНСС: диапазон | 1561,098–1606 МГц (BeiDou B1, GPS L1, ГЛОНАСС L1) |
| ГНСС: поляризация | правая круговая (круговая правая) |
| ГНСС: усиление (с МШУ) | 28 ± 2 дБ |
| ГНСС: КСВН | менее 2,0 |
| 4G/5G MIMO: диапазон | 698–960 / 1710–2690 / 2900–3800 МГц |
| 4G/5G MIMO: усиление | 4 дБи |
| 4G/5G MIMO: КСВН | менее 3,0 |
| 4G/5G MIMO: поляризация | линейная |
| Wi-Fi MIMO: диапазон | 2400–2483,5 / 4900–5925 МГц |
| Wi-Fi MIMO: усиление | 4 дБи |
| Wi-Fi MIMO: КСВН | менее 2,5 |
| Wi-Fi MIMO: поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Питание МШУ, коэффициент шума | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой, на крышу или корпус |
| Кабели | 4 × RG58 (4G/5G и Wi-Fi), 1 × RG174 (ГНСС); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Коэффициент усиления GNSS-5G2W2-4 — 28 ± 2 дБ; больше усиление — уже луч.
- Разъёмы GNSS-5G2W2-4 — SMA, вилка (другие — по заказу); кабельные сборки готовят под них заранее.
- Монтаж GNSS-5G2W2-4: шпилька M27×2 с гайкой, на крышу или корпус.
Поставка и документы
Подберём KADAMM GNSS-5G2W2-4 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-5G2W2-4?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-5G2W2-4.
Какой разъём у GNSS-5G2W2-4?
SMA, вилка (другие — по заказу). Другие исполнения — уточняйте при заказе.
Какое усиление у GNSS-5G2W2-4?
28 ± 2 дБ.
