Антенны для телеметрии, LoRa и встраиваемые

Телеметрия и интернет вещей работают на малых мощностях, поэтому антенна у счётчика, датчика или шлюза определяет, дойдёт ли пакет данных до приёмника. Для LoRaWAN, ISM-устройств и систем учёта используют полосы 433 и 868 МГц, для встроенного Wi-Fi и Bluetooth — 2,4 ГГц, и в каждом случае антенна должна соответствовать частоте, корпусу и способу монтажа.

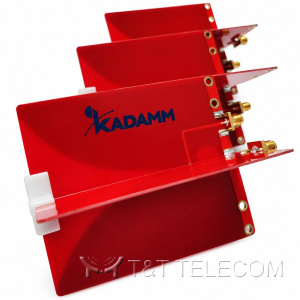

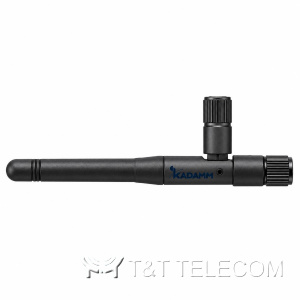

В разделе 8 моделей KADAMM. Антенна LoRa 868 МГц AR-868-2 — штыревая, 2 дБи, разъём SMA. AMS-433-3 ставится на присоску и имеет кабель 3 м, AMS-470-3 на 470 МГц — на магнит. Стеклопластиковая AC-470-2 на 470–510 МГц с разъёмом N рассчитана на наружный шлюз. Для встраивания — чип-антенны ACH-24 на 2,4 ГГц в 11 исполнениях с усилением 1,7–5,5 дБи и гибкие антенны AFP-24-100 и AFP-24-240 с кабелем IPEX. Печатная антенна Вивальди AVV-0660 на 600–6000 МГц с двойной поляризацией подходит для испытательных стендов.

Модели

Где применяют антенны для телеметрии

• Узлы и шлюзы LoRaWAN 868 МГц в системах учёта воды, тепла и электроэнергии.
• Охранные и пожарные радиосистемы, пульты и датчики на 433 МГц.
• Встраивание Wi-Fi и Bluetooth в собственные устройства: чип-антенны ACH-24 паяются на плату, гибкие AFP-24 клеятся внутри корпуса.
• Сети Meshtastic и любительские узлы LoRa на 868 МГц.
• Широкополосные измерения и макетирование — AVV-0660.

Как выбрать антенну для IoT-устройства

• Частота: AR-868-2 — только для 868 МГц, AMS-433-3 — для 433 МГц, AC-470-2 и AMS-470-3 — для полос около 470 МГц.
• Монтаж: штырь на SMA — прямо на модуль; магнит и присоска — для выноса на металлический шкаф или стекло; стеклопластик с разъёмом N — на мачту.
• Встраивание: чип-антенна занимает минимум места, но требует свободной от меди зоны на плате; гибкая AFP-24-100 даёт 5 дБи и подключается кабелем 100 мм.
• Разъём: антенна 868 МГц с SMA подходит к большинству LoRa-модулей; для плат с разъёмом IPEX используют AFP-24 или переходной кабель.

Вопросы и ответы

Какая антенна LoRa 868 нужна для шлюза на крыше?
Для наружного шлюза нужна стационарная антенна на мачте. На 868 МГц подходят коллинеарные AC-80005 и AC-80006 из раздела вертикальных антенн UHF, а для полосы 470–510 МГц — AC-470-2 из этого раздела.

Сколько исполнений у чип-антенн ACH-24?
Одиннадцать, с усилением от 1,7 до 5,5 дБи; исполнение выбирают по размеру платы и требуемому усилению.

Смотрите также

• Антенны Wi-Fi
• Антенны GPS/ГЛОНАСС
• Антенны 4G для модемов и терминалов

Подберём антенну KADAMM для телеметрии или встраивания под частоту, корпус и способ монтажа вашего устройства.
