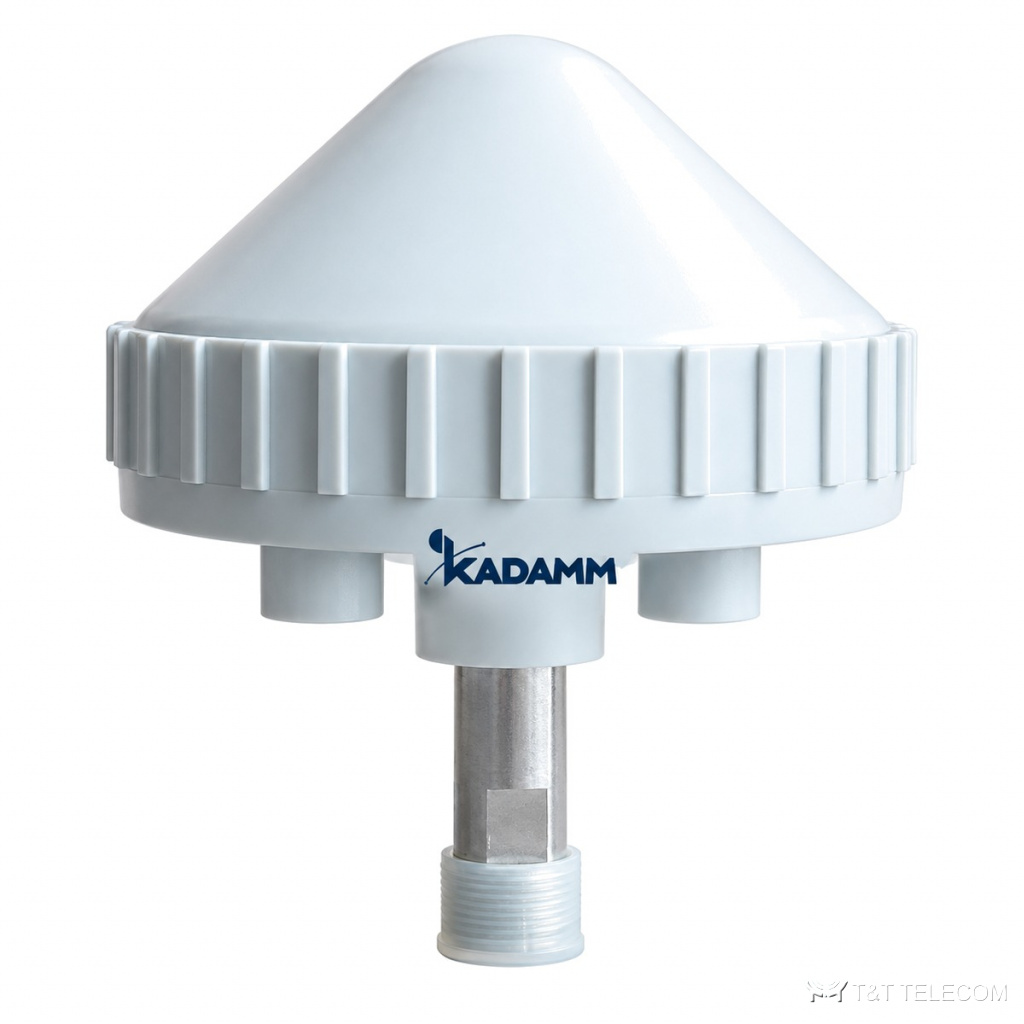

KADAMM GPS-RX-T1 — антенна GPS со встроенным приёмником синхронизации, 1PPS, RS-422, IP67
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GPS-RX-T1 — антенна GPS. GPS-RX-T1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPS-RX-T1: усиление 3–5 дБic; поляризация круговая правая.
Где применяют
- Синхронизация времени базовых станций и сетей — GPS-RX-T1.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 1,023 МГц (GPS) |
| Усиление антенны | 3–5 дБic |
| Поляризация | круговая правая |
| Коэффициент эллиптичности | ≤3 дБ |
| Ширина ДН в вертикальной плоскости по уровню −3 дБ | 110 ± 10° |
| Диаграмма в горизонтальной плоскости | всенаправленная |
| Входная точка сжатия 1 дБ | ≥−35 дБм |
| Коэффициент шума приёмника | ≤2,5 дБ при 25 °C, ≤3 дБ при 80 °C |
| Время до первого решения / первой метки 1PPS | менее 60 с (холодный старт) |
| Точность 1PPS (GPS/UTC) | лучше ±20 нс (1σ), 50 нс (2σ) |
| Фронт 1PPS (10–90 %) | менее 20 нс; длительность импульса от 1 мкс до 100 мс |
| Чувствительность слежения / захвата | ≤−160 дБм / ≤−148 дБм |
| Повторный захват | менее 2 с |
| Точность позиционирования | по горизонтали менее 10 м, по высоте менее 20 м |
| Режимы | удержание позиции; синхронизация по одному спутнику после ввода координат |
| Интерфейс | RS-422 и выход 1PPS; горячее подключение |
| Протоколы | NMEA 0183 и двоичный, переключение командой |
| Скорость обмена | 9600 (по умолчанию) / 19200 / 38400 / 115200 бит/с |
| Длина линии связи | ≥600 м при 9600 бит/с |
| Напряжение питания | 5–36 В DC, защита от переполюсовки |
| Потребляемая мощность | ≤2 Вт |
| Обновление прошивки | по линии связи |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | круглый 12-контактный, IPX7 (материал PEI) |
| Размеры | диаметр ≤110 мм, высота ≤120 мм |
| Масса | ≤0,5 кг |
| Монтажное отверстие | резьба 1″-14 (прямая) или 3/4″ трубная |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −55…+105 °C |
| Ветровая нагрузка | в работе до 45 м/с, без разрушения до 67 м/с |
| Высота эксплуатации | до 10 000 м |
| Срок службы | не менее 10 лет |
Как подобрать
- Усиление GPS-RX-T1 — 3–5 дБic: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GPS-RX-T1: ветровая нагрузка в работе до 45 м/с, без разрушения до 67 м/с.
- Габариты и масса GPS-RX-T1: диаметр ≤110 мм, высота ≤120 мм, ≤0,5 кг.
Поставка и документы
Поставляем KADAMM GPS-RX-T1 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GPS-RX-T1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-RX-T1.
Какое усиление у GPS-RX-T1?
3–5 дБic.
