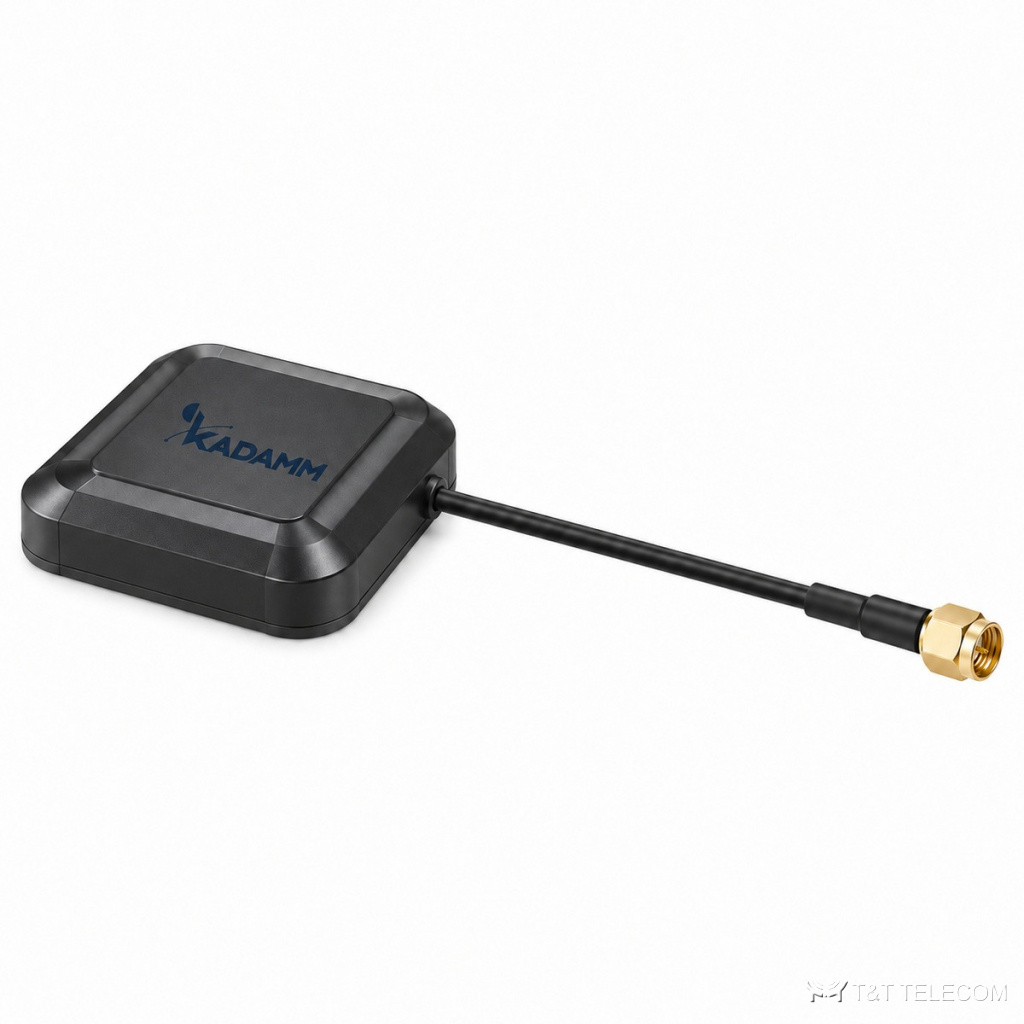

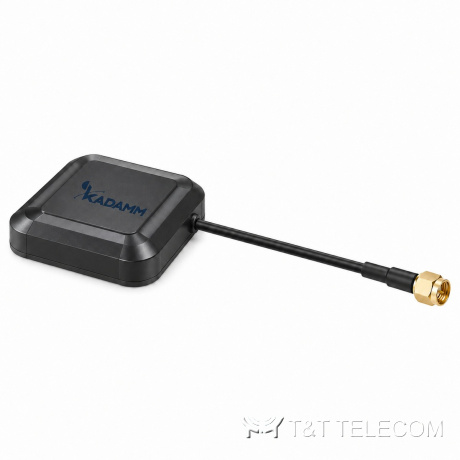

KADAMM GNSS-RTK-L12-28M — высокоточная антенна ГНСС L1/L2 на магните, МШУ 28 дБ, кабель RG174, SMA, IP66
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L12-28M — высокоточная антенна ГНСС L1/L2 на магните. GNSS-RTK-L12-28M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-RTK-L12-28M: усиление 28 ± 2 дБ; поляризация круговая правая (круговая правая).
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-RTK-L12-28M.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ (в зените) |
| Коэффициент усиления (максимум) | ≥ 2 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3–5 В DC по кабелю, ток не более 50 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 60 × 60 × 22,8 мм |
| Кабель | RG174 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | SMA, вилка (другие — по заказу) |
| Крепление | магнит или клеевая подложка |
| Степень защиты | IP66 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Усиление GNSS-RTK-L12-28M — 28 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L12-28M: магнит или клеевая подложка.
Поставка и документы
KADAMM GNSS-RTK-L12-28M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-L12-28M?
28 ± 2 дБ.
Как крепится GNSS-RTK-L12-28M?
М.агнит или клеевая подложка
Что нужно для подбора GNSS-RTK-L12-28M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L12-28M.
