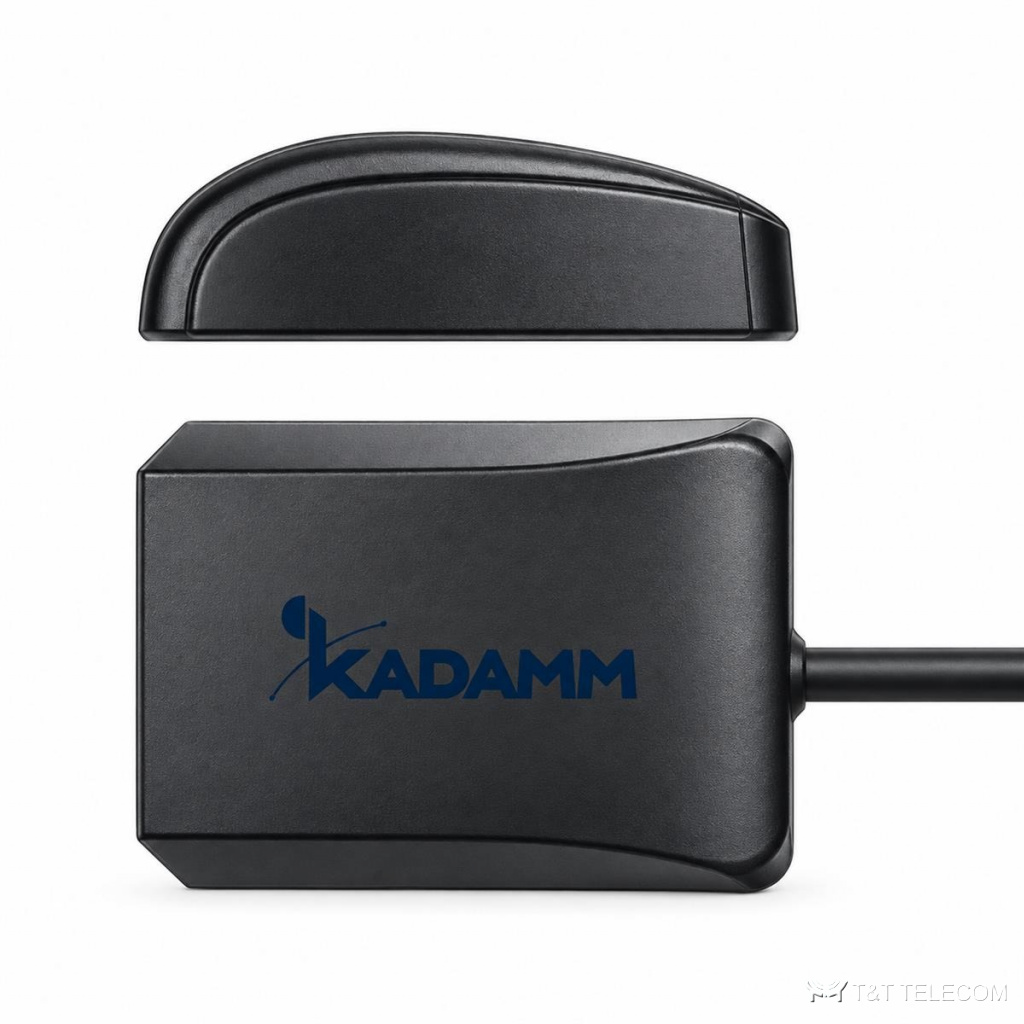

KADAMM GNSS-L1B1-25M — активная антенна GPS/BeiDou на магните, МШУ 25 дБ, кабель 3 м, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-L1B1-25M — активная антенна GPS/BeiDou на магните. GNSS-L1B1-25M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-L1B1-25M: полоса 1559,05–1563,14 МГц и 1575,42 МГц; усиление 25 дБ; поляризация круговая правая (круговая правая).
Область применения
- Транспортный мониторинг и тахографы — GNSS-L1B1-25M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | GPS L1 1575,42 МГц; BeiDou B1 1561,098 ± 2,046 МГц |
| Полоса | 10 МГц |
| Осевое отношение | 4 дБ |
| КСВН | 1,8 |
| Усиление антенного элемента | 4 дБ |
| Усиление МШУ | 25 дБ |
| Поляризация | круговая правая (круговая правая) |
| Коэффициент шума | 1,5 дБ |
| Питание | 3–5 В DC по кабелю, 25 мА |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 50 × 56 × 18 мм |
| Крепление | магнит |
| Кабель | RG174, 3000 мм |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+80 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-L1B1-25M: 1559,05–1563,14 МГц и 1575,42 МГц.
- Коэффициент усиления GNSS-L1B1-25M — 25 дБ; больше усиление — уже луч.
- Монтаж GNSS-L1B1-25M: магнит.
- Габариты и масса GNSS-L1B1-25M: 50 × 56 × 18 мм.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-25M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-L1B1-25M?
М.агнит
Что нужно для подбора GNSS-L1B1-25M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-25M.
Какие частоты поддерживает GNSS-L1B1-25M?
Рабочая полоса GNSS-L1B1-25M — 1559,05–1563,14 МГц и 1575,42 МГц.
