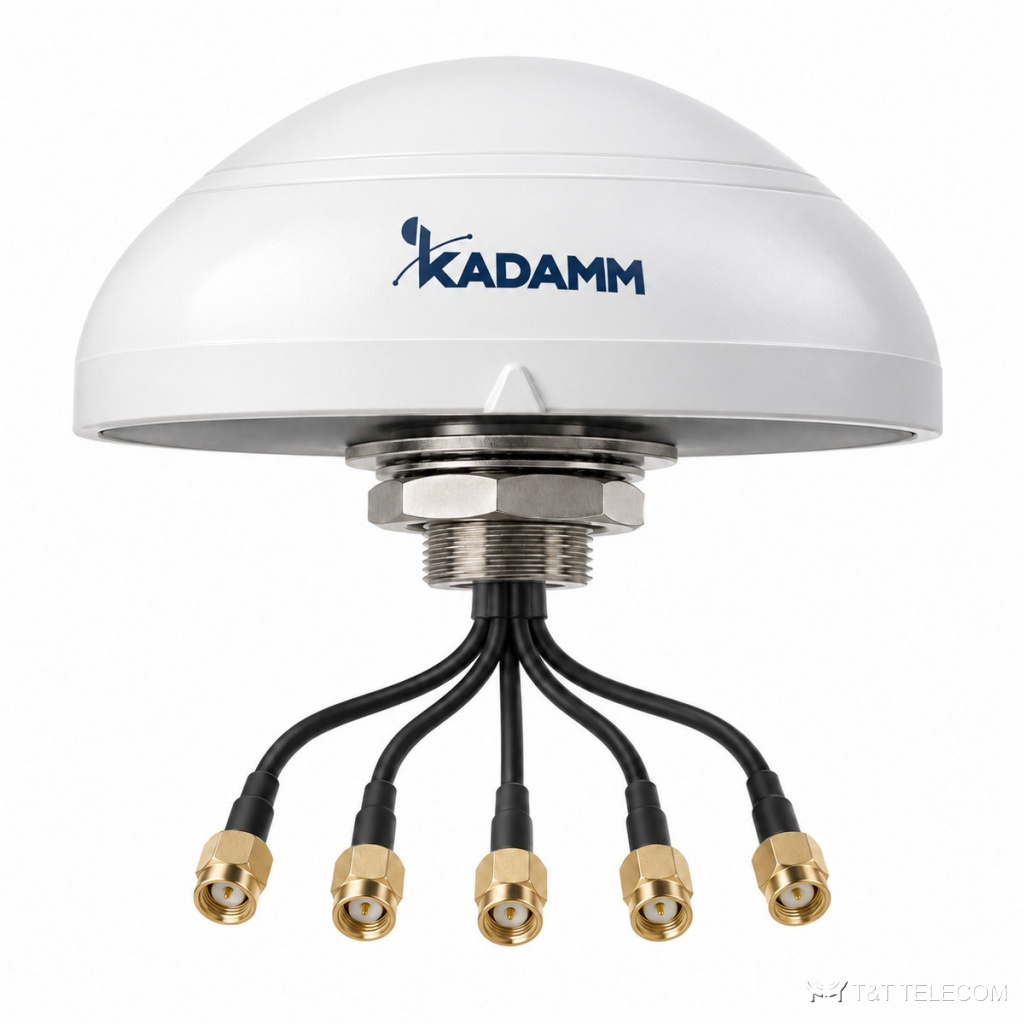

KADAMM GNSS-L125-5G2V2-3 — комбинированная антенна ГНСС L1/L2/L5 + 4G/5G MIMO 617–5000 МГц + V2X 5,9 ГГц, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-L125-5G2V2-3 — комбинированная антенна ГНСС L1/L2/L5. Навигационная антенна GNSS-L125-5G2V2-3 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GNSS-L125-5G2V2-3: полоса 617–960 МГц и 1710–5000 МГц; усиление 30 ± 2 дБ; поляризация круговая правая (круговая правая); разъёмы SMA, вилка (другие — по заказу).
Для каких задач
- Полоса GNSS-L125-5G2V2-3 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Синхронизация времени базовых станций и сетей — GNSS-L125-5G2V2-3.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 30 ± 2 дБ |
| Коэффициент шума | ≤ 2,0 дБ |
| КСВН | менее 2,0 |
| Питание | 3–12 В DC по кабелю ГНСС, ток не более 60 мА |
| Волновое сопротивление | 50 Ом |
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–960 / 1710–5000 МГц |
| Число портов (MIMO) | 2 (основной и разнесённый) |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
V2X MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 5850–5950 МГц |
| Число портов (MIMO) | 2 (вперёд и назад) |
| Коэффициент усиления | 6 дБи |
| КСВН | менее 3,0 |
| Поляризация | круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø150 × 63 мм (без монтажной шпильки, высота шпильки 25 мм) |
| Материал радома | PC |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | ГНСС — RG174, 4G/5G — 2 × LMR100, V2X — 2 кабеля с пониженными потерями (тип — уточняйте у менеджера); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GNSS-L125-5G2V2-3: 617–960 МГц и 1710–5000 МГц.
- Коэффициент усиления GNSS-L125-5G2V2-3 — 30 ± 2 дБ; больше усиление — уже луч.
- Разъёмы GNSS-L125-5G2V2-3 — SMA, вилка (другие — по заказу); кабельные сборки готовят под них заранее.
- Монтаж GNSS-L125-5G2V2-3: шпилька M27×2 с гайкой.
Поставка и документы
KADAMM GNSS-L125-5G2V2-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-L125-5G2V2-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L125-5G2V2-3.
Какие частоты поддерживает GNSS-L125-5G2V2-3?
Рабочая полоса GNSS-L125-5G2V2-3 — 617–960 МГц и 1710–5000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у GNSS-L125-5G2V2-3?
SMA, вилка (другие — по заказу). Другие исполнения — уточняйте при заказе.
