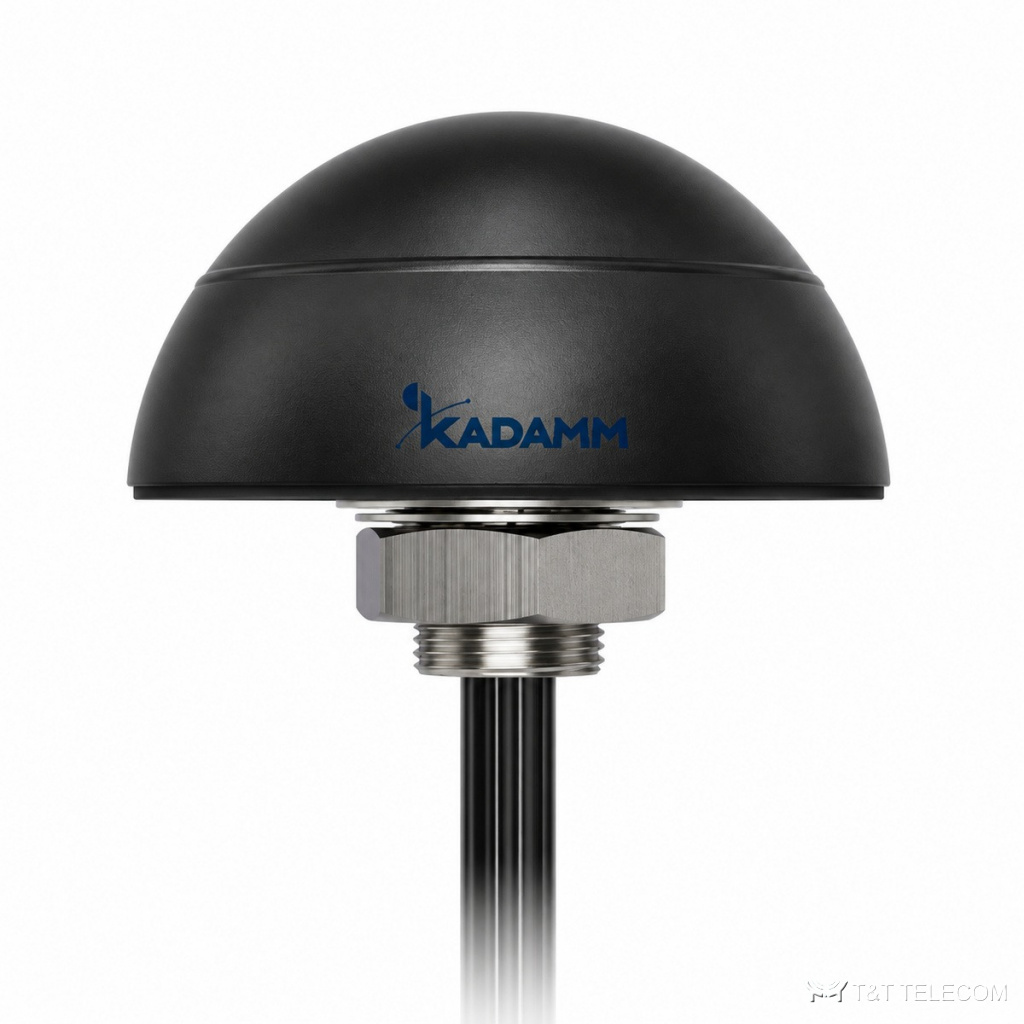

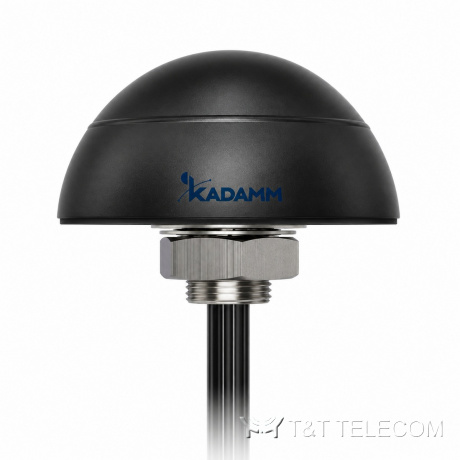

KADAMM GNSS-LTE2W2-3 — комбинированная антенна ГНСС + 4G MIMO + Wi-Fi MIMO, GPS/ГЛОНАСС, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-LTE2W2-3 — комбинированная антенна ГНСС. Навигационная антенна GNSS-LTE2W2-3 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-LTE2W2-3: полоса 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1); усиление 28 ± 2 дБ; поляризация круговая правая (круговая правая); разъёмы SMA, вилка (другие — по заказу).
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-LTE2W2-3.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Диапазон частот | 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1) |
| Поляризация | круговая правая (круговая правая) |
| Антенный элемент | керамический патч 25 × 25 × 6 мм |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| КСВН | менее 2,0 |
| Питание | 3–5 В DC по кабелю ГНСС, ток менее 15 мА |
| Волновое сопротивление | 50 Ом |
4G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов | 2 |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi MIMO
| Параметр | GNSS-LTE2W2-3 | GNSS-LTE2W4-3 |
|---|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц | |
| Число портов | 2 | 4 |
| Коэффициент усиления | 2 дБи | |
| КСВН | менее 2,5 | |
| Поляризация | линейная | |
| Волновое сопротивление | 50 Ом | |
Исполнения
| Артикул | Порты 4G | Порты Wi-Fi | Кабели RG174 / разъёмы SMA |
|---|---|---|---|
| KADAMM GNSS-LTE2W2-3 | 2 | 2 | 5 (1 ГНСС + 2 4G + 2 Wi-Fi) |
| KADAMM GNSS-LTE2W4-3 | 2 | 4 | 7 (1 ГНСС + 2 4G + 4 Wi-Fi) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø110 × 53 мм (без монтажной шпильки) |
| Материал радома | ABS |
| Крепление | шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе |
| Кабели | RG174: 5 шт. (GNSS-LTE2W2-3) или 7 шт. (GNSS-LTE2W4-3); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-LTE2W2-3 — 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1).
- Усиление GNSS-LTE2W2-3 — 28 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы GNSS-LTE2W2-3 — SMA, вилка (другие — по заказу); кабельные сборки готовят под них заранее.
- Монтаж GNSS-LTE2W2-3: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
Поставка и документы
KADAMM GNSS-LTE2W2-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-LTE2W2-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-LTE2W2-3.
Какие частоты поддерживает GNSS-LTE2W2-3?
Рабочая полоса GNSS-LTE2W2-3 — 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1).
Какой разъём у GNSS-LTE2W2-3?
SMA, вилка (другие — по заказу). Другие исполнения — уточняйте при заказе.
