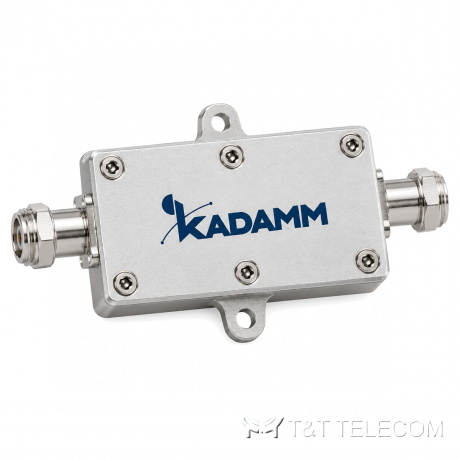

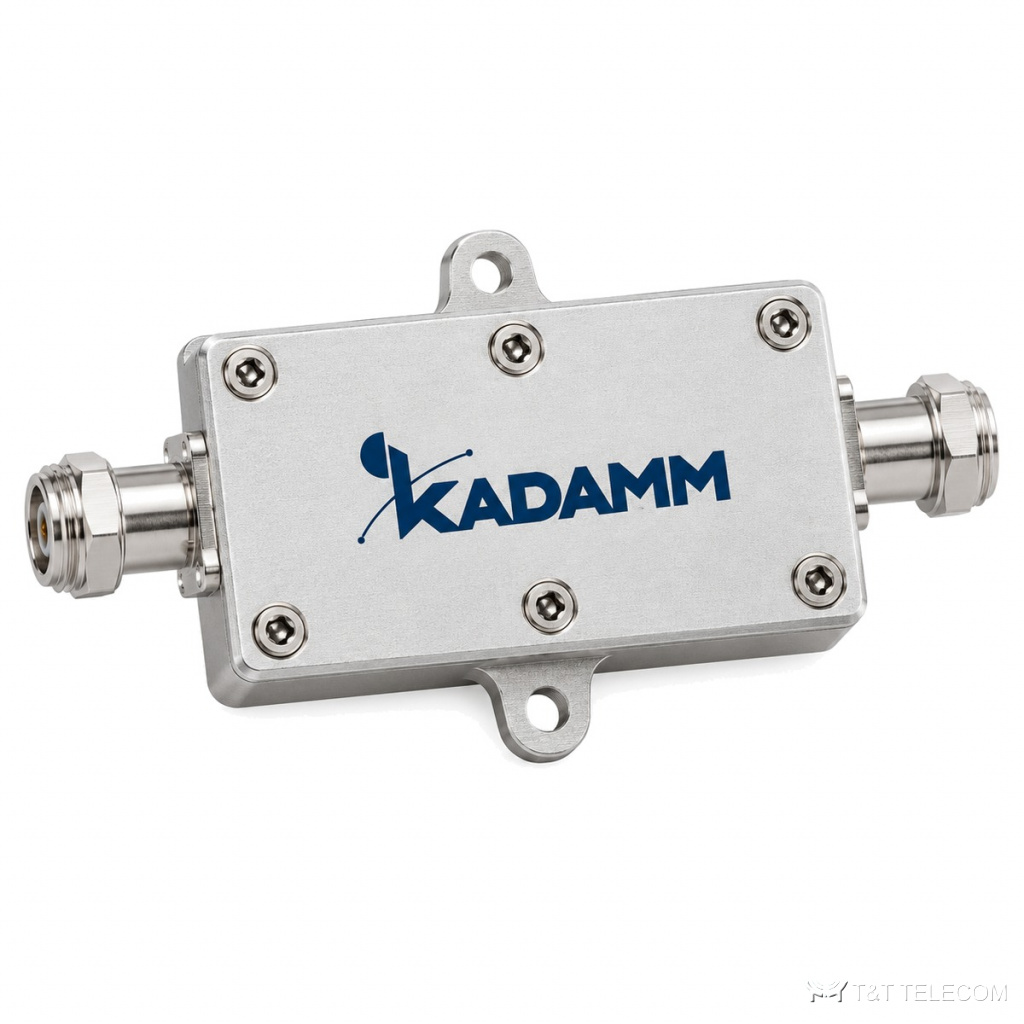

KADAMM GNSS-AMP-L1-22 — линейный усилитель ГНСС 1555–1620 МГц, 22 дБ, N
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-AMP-L1-22: линейный усилитель ГНСС. GNSS-AMP-L1-22 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-AMP-L1-22: полоса 1555–1620 МГц; усиление 22 ± 2,5 дБ; разъёмы N, розетка.
Где применяют
- Синхронизация времени базовых станций и сетей — GNSS-AMP-L1-22.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1555–1620 МГц |
| Усиление | 22 ± 2,5 дБ |
| Неравномерность в полосе | менее 0,5 дБ (1575,42 ± 1,023 МГц и 1561,098 ± 1 МГц) |
| КСВН | ≤2,0 |
| Коэффициент шума | ≤2 дБ (+25 °C), ≤2,5 дБ (−40…+85 °C) |
| Подавление вне полосы | не менее 40 дБ на 1475 МГц, не менее 25 дБ на 1675 МГц |
| Выходная точка сжатия 1 дБ | более −5 дБм |
| Напряжение питания | 4,5–5,5 В DC |
| Ток потребления | ≤15 мА (+25 °C) |
| Питание антенны | 5 В DC по кабелю через усилитель |
| Грозозащита (8/20 мкс, IEC 61000-4-5) | вход 5 кА, выход 5 кА, по 5 импульсов каждой полярности |
| Защита от электростатики | контактный разряд 8 кВ, воздушный 15 кВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка |
| Размеры | 116 × 58 × 30 мм |
| Масса | 260 г |
| Степень защиты | IP31 |
| Рабочая температура | −40…+70 °C |
| Влажность / давление | 5–95 % / 70–106 кПа |
| Коррозионная стойкость | соляной туман + SO2, 576 ч |
| Крепление | на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм) |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-AMP-L1-22: 1555–1620 МГц.
- Коэффициент усиления GNSS-AMP-L1-22 — 22 ± 2,5 дБ; больше усиление — уже луч.
- Разъёмы GNSS-AMP-L1-22 — N, розетка; кабельные сборки готовят под них заранее.
- Монтаж GNSS-AMP-L1-22: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм).
- Габариты и масса GNSS-AMP-L1-22: 116 × 58 × 30 мм, 260 г.
Поставка и документы
KADAMM GNSS-AMP-L1-22 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-AMP-L1-22?
Рабочая полоса GNSS-AMP-L1-22 — 1555–1620 МГц.
Какой разъём у GNSS-AMP-L1-22?
N, розетка. Другие исполнения — уточняйте при заказе.
Какое усиление у GNSS-AMP-L1-22?
22 ± 2,5 дБ.
