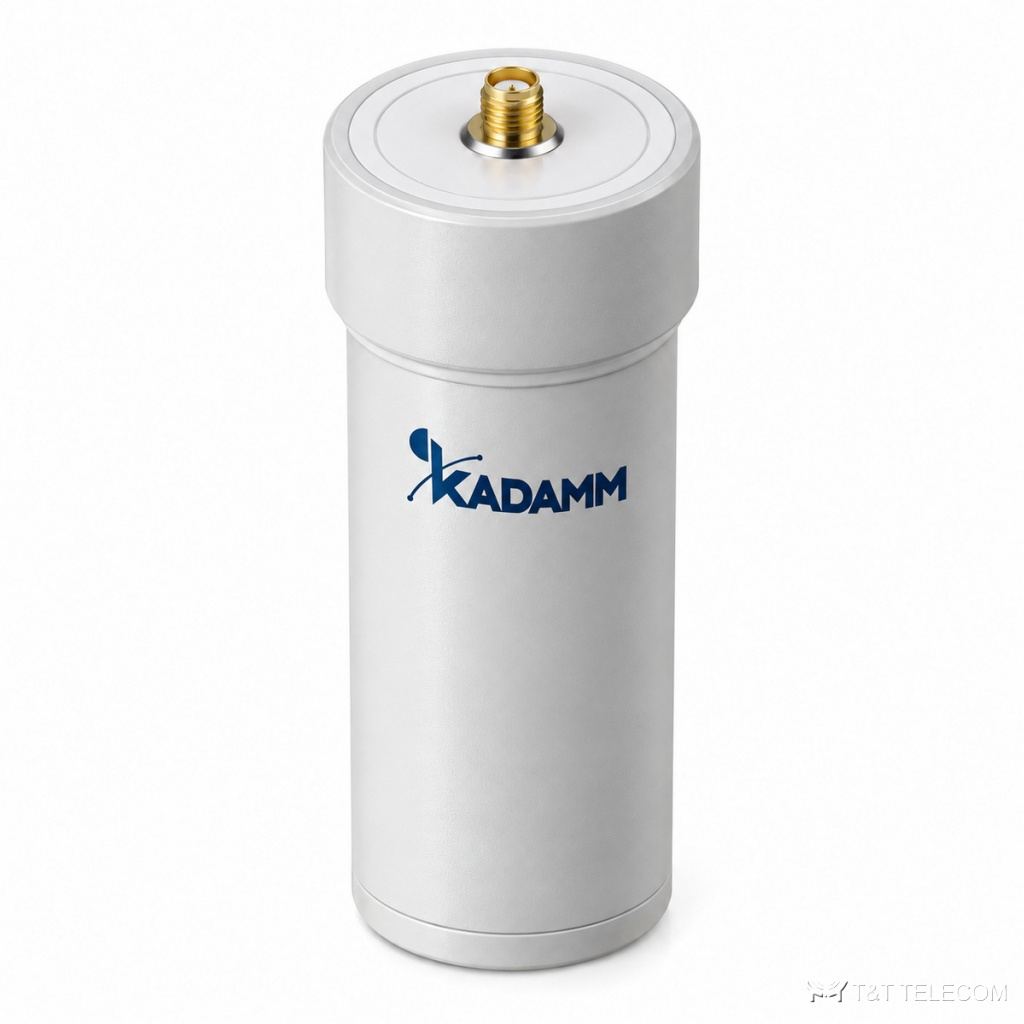

KADAMM GNSS-RTK-L12-35S — антенна ГНСС L1/L2 для БПЛА, МШУ 35 дБ, 20 г, SMA
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-RTK-L12-35S — антенна ГНСС L1/L2 для БПЛА. GNSS-RTK-L12-35S принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-RTK-L12-35S: усиление 35 ± 3 дБ; поляризация круговая правая (круговая правая).
Где применяют
- Транспортный мониторинг и тахографы — GNSS-RTK-L12-35S.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | L1 — не менее 2 дБи, L2 — не менее 1,5 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 35 ± 3 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3,3–5,5 В DC по разъёму, ток не более 50 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø27,5 × 59,7 мм (корпус Ø25 мм) |
| Масса | около 20 г |
| Разъём | SMA, вилка, на корпусе |
| Крепление | на разъёме SMA, силиконовая прокладка |
| Степень защиты | IP67 (кроме разъёма) |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
На что смотреть при выборе
- Усиление GNSS-RTK-L12-35S — 35 ± 3 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L12-35S: на разъёме SMA, силиконовая прокладка.
- Габариты и масса GNSS-RTK-L12-35S: ≈ 20 г.
Поставка и документы
Подберём KADAMM GNSS-RTK-L12-35S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-L12-35S?
35 ± 3 дБ.
Как крепится GNSS-RTK-L12-35S?
Н.а разъёме SMA, силиконовая прокладка
Что нужно для подбора GNSS-RTK-L12-35S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L12-35S.
