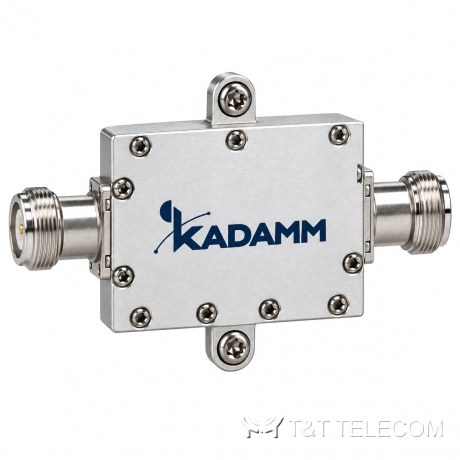

KADAMM GNSS-AMP-L1L5-22 — линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ, N
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

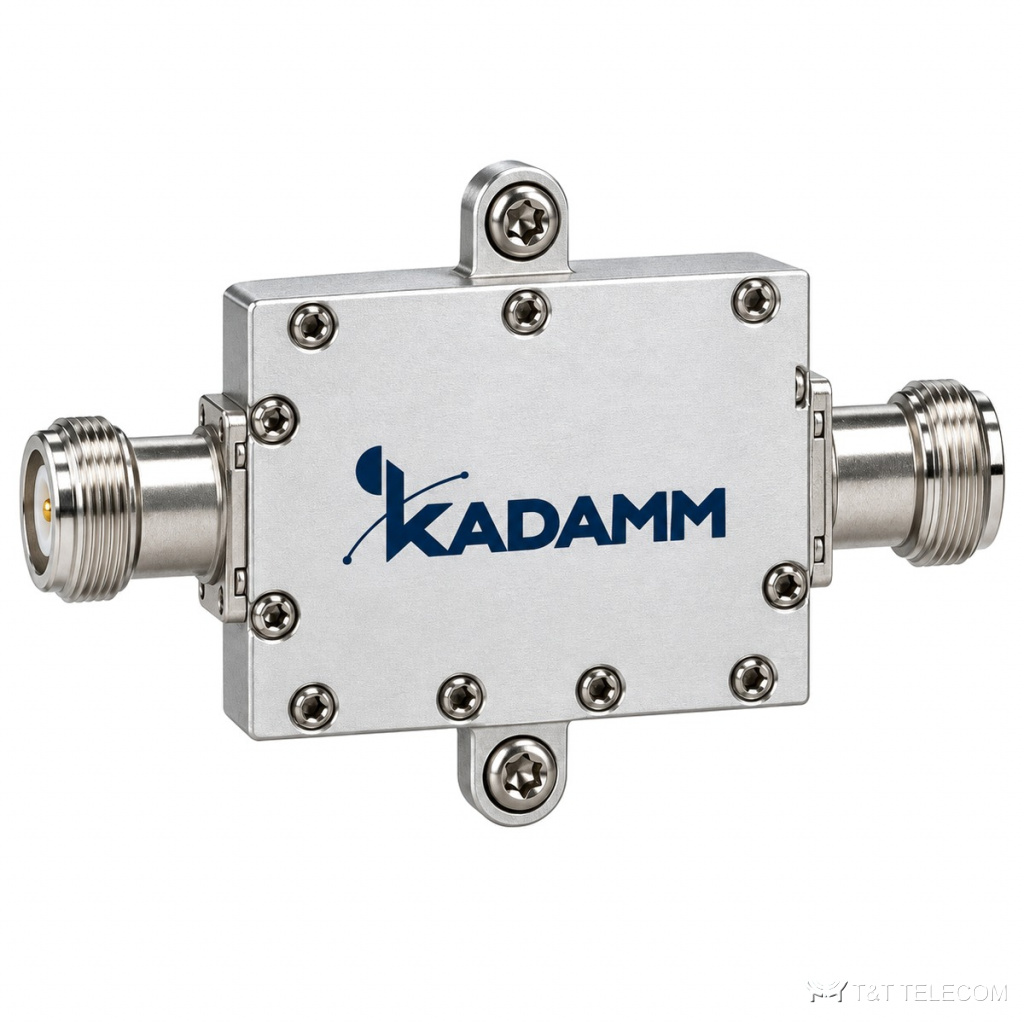

KADAMM GNSS-AMP-L1L5-22 — линейный усилитель ГНСС. Навигационная антенна GNSS-AMP-L1L5-22 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-AMP-L1L5-22: полоса 1559–1607 / 1166–1279 МГц; усиление 22 ± 3 дБ; разъёмы вход N (розетка), выход N (розетка).
Где применяют
- Транспортный мониторинг и тахографы — GNSS-AMP-L1L5-22.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны частот | 1559–1607 МГц и 1166–1279 МГц |
| Усиление | 22 ± 3 дБ |
| Неравномерность в полосе | ≤2 дБ (1559–1607 МГц), ≤3 дБ (1166–1279 МГц) |
| КСВН | ≤2,0 |
| Коэффициент шума | ≤3 дБ |
| Подавление вне полосы | ≥20 дБ при 1022–1066 МГц и 1475 МГц; ≥10 дБ при 1675–1707 МГц |
| Выходная точка сжатия 1 дБ | ≥0 дБм |
| Напряжение питания | 4–5,5 В |
| Ток потребления | ≤25 мА |
| Подача питания | по кабелю через порт OUT (со стороны приёмника) |
| Грозозащита (8/20 мкс) | вход 5 кА, выход 5 кА, по 5 импульсов каждой полярности |
| Защита от электростатики | контактный разряд 8 кВ, воздушный 15 кВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вход N (розетка), выход N (розетка) |
| Размеры | не более 150 × 80 × 50 мм |
| Степень защиты | IP65 |
| Рабочая температура | −40…+80 °C |
| Влажность | 5–95 % |
| Коррозионная стойкость | соляной туман + SO2, 576 ч |
| Крепление | на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм) |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-AMP-L1L5-22 — 1559–1607 / 1166–1279 МГц.
- Коэффициент усиления GNSS-AMP-L1L5-22 — 22 ± 3 дБ; больше усиление — уже луч.
- Под разъёмы GNSS-AMP-L1L5-22 (вход N (розетка), выход N (розетка)) подбирают джамперы и переходы.
- Монтаж GNSS-AMP-L1L5-22: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм).
- Габариты и масса GNSS-AMP-L1L5-22: не более 150 × 80 × 50 мм.
Поставка и документы
KADAMM GNSS-AMP-L1L5-22 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-AMP-L1L5-22?
Рабочая полоса GNSS-AMP-L1L5-22 — 1559–1607 / 1166–1279 МГц.
Какой разъём у GNSS-AMP-L1L5-22?
вход N (розетка), выход N (розетка). Другие исполнения — уточняйте при заказе.
Какое усиление у GNSS-AMP-L1L5-22?
22 ± 3 дБ.
