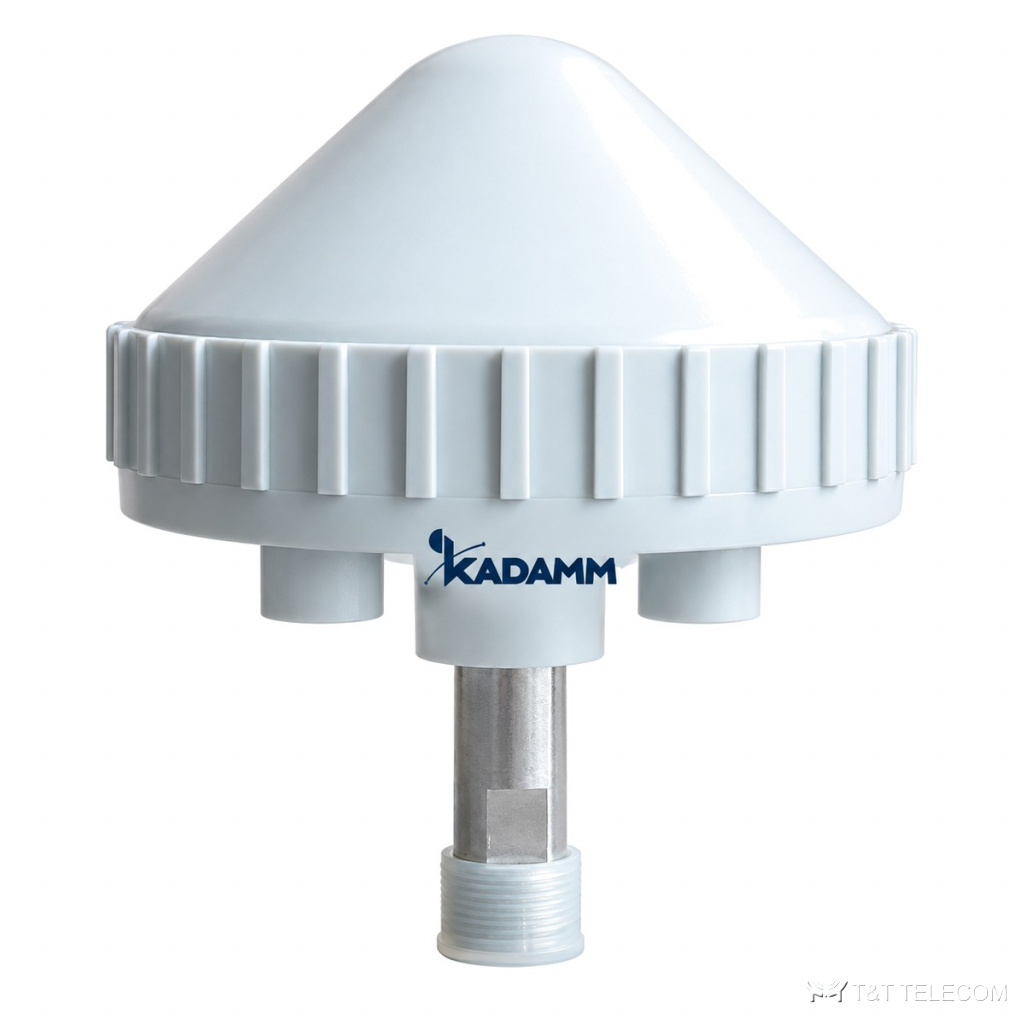

KADAMM GPS-L1-38P8 — антенна GPS L1 1575,42 МГц с малошумящим усилителем, IP67, грозозащита 8 кА, 38 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GPS-L1-38P8 — антенна GPS L1. Навигационная антенна GPS-L1-38P8 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPS-L1-38P8: усиление 38 дБ; поляризация круговая правая.
Область применения
- Транспортный мониторинг и тахографы — GPS-L1-38P8.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 5 МГц (GPS L1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2,5 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | менее 5 дБ |
| Подавление вне полосы (f0 ± 30 / 50 / 100 МГц) | 15 / 35 / 60 дБ, не менее |
| Отношение вперёд/назад | более 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | менее 45 мА |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | менее 1 дБ (1575,42 ± 1,023 МГц); менее 2 дБ (±5 МГц) |
| МШУ: коэффициент шума | 1,8 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Пассивный элемент: полоса / КСВН / усиление | ≥10 МГц / ≤1,5 / 4 дБи |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
| Грозозащита | 8/20 мкс, 8 кА (IEC 61000-4-5), по 5 импульсов каждой полярности |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø100 × 112 мм |
| Масса | 0,2 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+85 °C |
| Ветровая стойкость | 140 км/ч |
| Степень защиты | IP67 |
| Крепление | на фланец винтами M4 (4 шт. в комплекте) |
На что смотреть при выборе
- Коэффициент усиления GPS-L1-38P8 — 38 дБ; больше усиление — уже луч.
- Монтаж GPS-L1-38P8: на фланец винтами M4 (4 шт. в комплекте); ветровая нагрузка 140 км/ч.
- Габариты и масса GPS-L1-38P8: Ø100 × 112 мм, 0,2 кг.
Поставка и документы
KADAMM GPS-L1-38P8 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится GPS-L1-38P8?
Н.а фланец винтами M4 (4 шт. в комплекте)
Что нужно для подбора GPS-L1-38P8?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-38P8.
Какое усиление у GPS-L1-38P8?
38 дБ.
