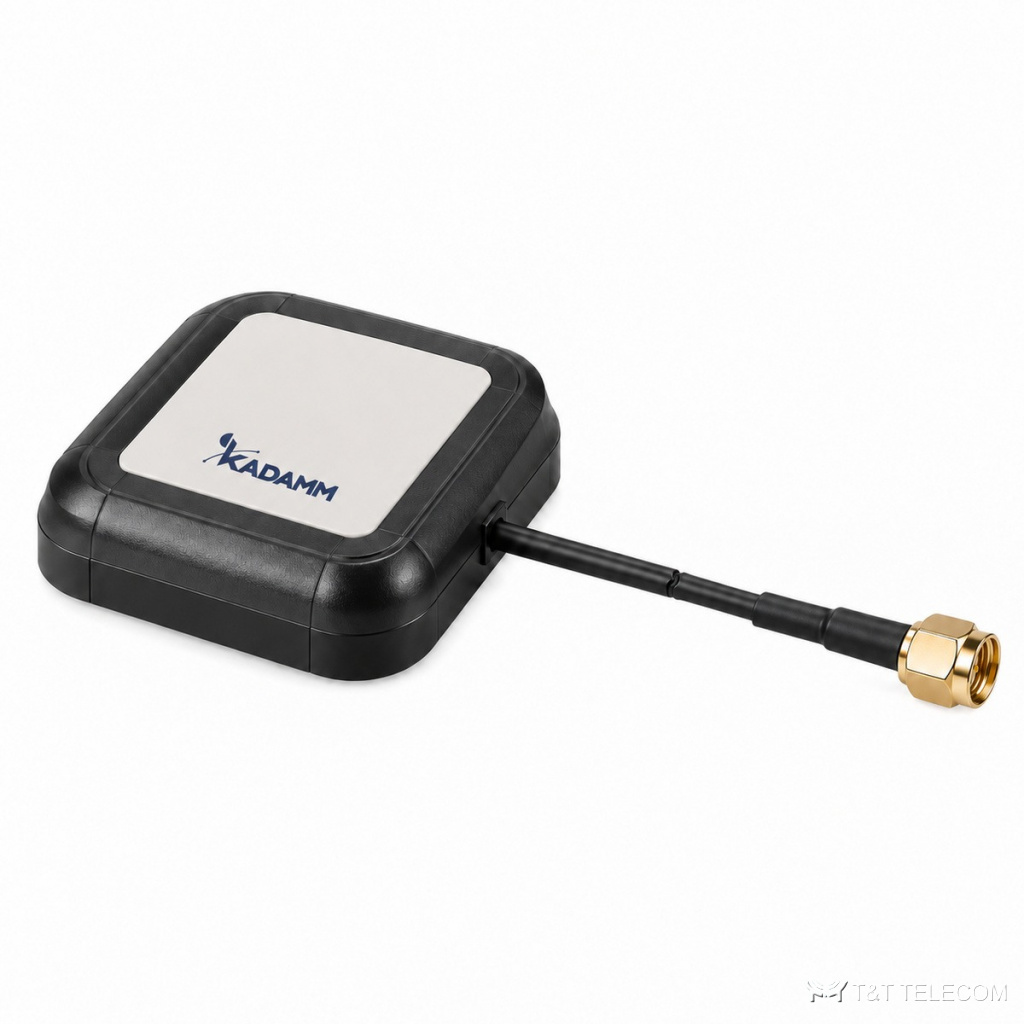

Модель KADAMM GNSS-RTK-L15-28M — двухчастотная антенна ГНСС L1 + L5 на магните. Навигационная антенна GNSS-RTK-L15-28M подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GNSS-RTK-L15-28M: усиление 28 ± 2 дБ; поляризация круговая правая (круговая правая).
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-RTK-L15-28M.
Технические характеристики
Антенный элемент (двухслойный)
| Параметр | Значение |
|---|---|
| Верхняя полоса | 1561,098–1602 МГц (BeiDou B1, GPS L1, ГЛОНАСС G1) |
| Нижняя полоса | 1176 МГц (GPS L5) |
| Поляризация | круговая правая (круговая правая) |
| Коэффициент усиления | 3 дБи (в зените) |
| КСВН | менее 1,5 |
| Осевое отношение | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,0 дБ |
| КСВН выхода | менее 2,0 |
| Питание | 3–5 В DC по кабелю, ток менее 45 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 50 × 50 × 18 мм |
| Материал радома | ABS |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA, вилка (другие — по заказу) |
| Крепление | магнит и клеевая подложка |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Усиление GNSS-RTK-L15-28M — 28 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L15-28M: магнит и клеевая подложка.
Поставка и документы
KADAMM GNSS-RTK-L15-28M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится GNSS-RTK-L15-28M?
М.агнит и клеевая подложка
Что нужно для подбора GNSS-RTK-L15-28M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L15-28M.
Какое усиление у GNSS-RTK-L15-28M?
28 ± 2 дБ.
