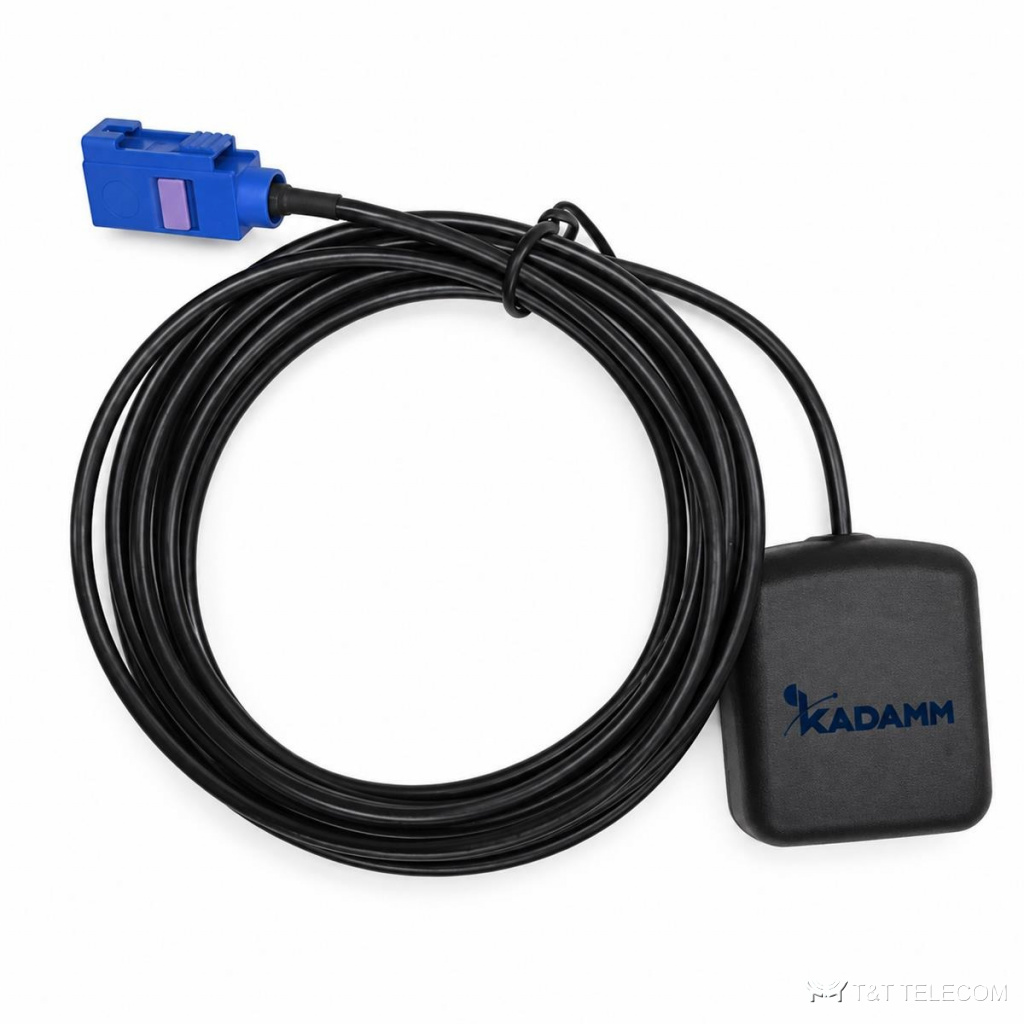

KADAMM GNSS-L1B1-27F — активная автомобильная антенна GPS/BeiDou, МШУ 27 дБ, кабель 5 м, FAKRA
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-L1B1-27F — активная автомобильная антенна GPS/BeiDou. Навигационная антенна GNSS-L1B1-27F подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-L1B1-27F: полоса 1561,09–1575,42 МГц; усиление 27 ± 2 дБ; поляризация круговая правая (круговая правая).
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-L1B1-27F.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1561,09–1575,42 МГц (BeiDou B1, GPS L1) |
| Полоса по уровню −10 дБ | более 10 МГц |
| Пиковое усиление элемента | 3,0 дБic (на заземлённой пластине 70 × 70 мм) |
| КСВН антенны | менее 1,5 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 27 ± 2 дБ |
| Коэффициент шума | 1,5 дБ типично |
| КСВН выхода | 2,0 типично |
| Питание | 3–5 В DC, менее 15 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 49 × 37,6 × 15,5 мм |
| Антенный элемент | 25 × 25 × 4 мм |
| Масса | 100 г |
| Крепление | магнит |
| Кабель | RG174, 5 м |
| Разъём | FAKRA, вилка (синяя, прямая) |
| Рабочая температура | −40…+85 °C |
| Влажность | до 95 %, без конденсации |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-L1B1-27F: 1561,09–1575,42 МГц.
- Коэффициент усиления GNSS-L1B1-27F — 27 ± 2 дБ; больше усиление — уже луч.
- Монтаж GNSS-L1B1-27F: магнит.
- Габариты и масса GNSS-L1B1-27F: 49 × 37,6 × 15,5 мм, 100 г.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-27F по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-L1B1-27F?
Рабочая полоса GNSS-L1B1-27F — 1561,09–1575,42 МГц.
Какое усиление у GNSS-L1B1-27F?
27 ± 2 дБ.
Как крепится GNSS-L1B1-27F?
М.агнит
