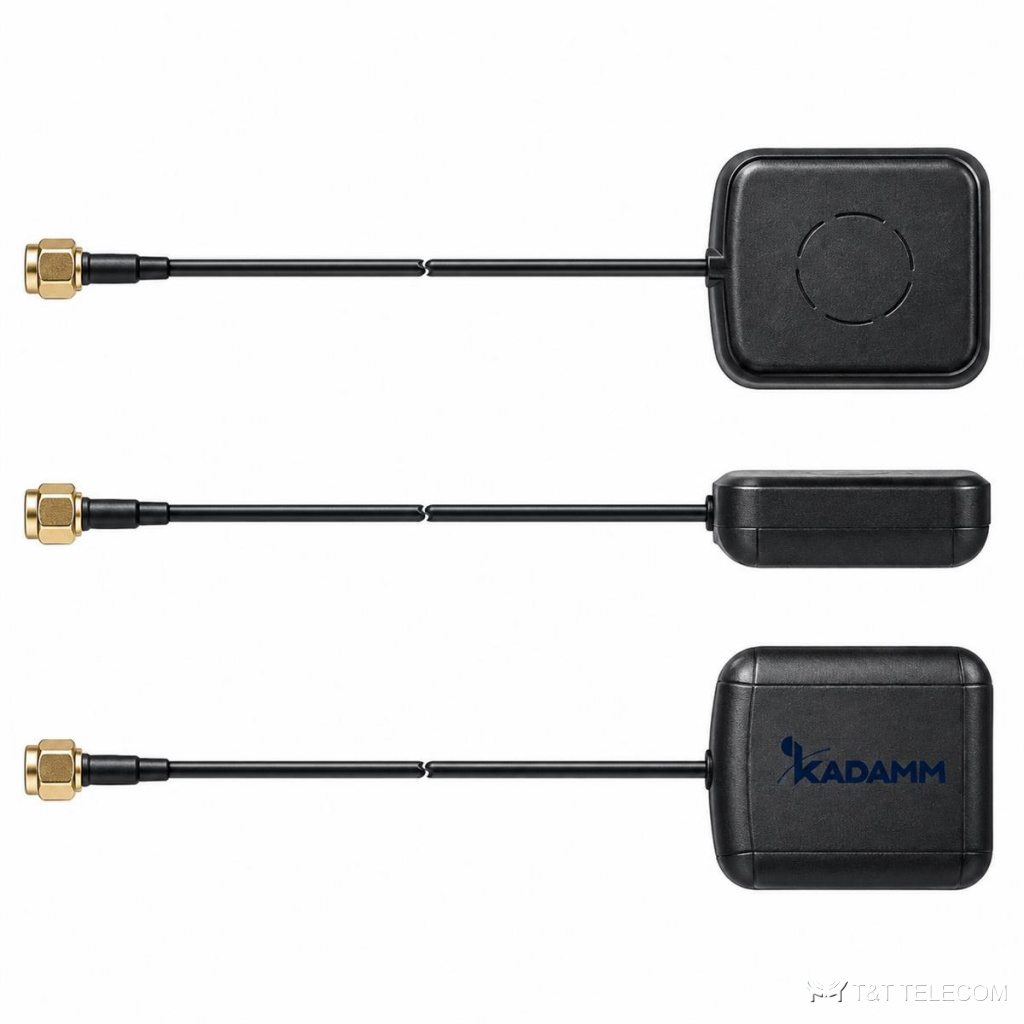

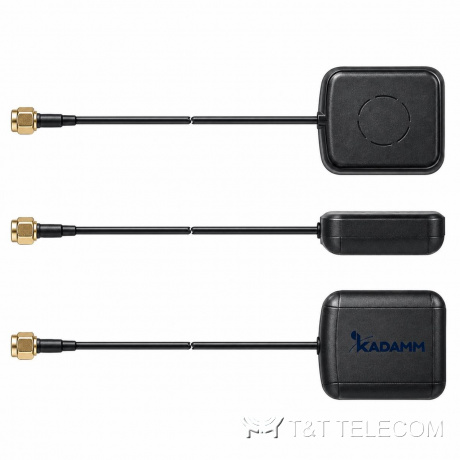

KADAMM GPS-L1-29M2 — активная антенна GPS L1 на магните или клее, МШУ 29 дБ, кабель 3 м, SMA, допуск частоты ±10 МГц
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPS-L1-29M2 — активная антенна GPS L1 на магните или клее. GPS-L1-29M2 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPS-L1-29M2: полоса 1565,42–1585,42 МГц; усиление 29 ± 2 дБ; поляризация круговая правая (круговая правая).
Где применяют
- Синхронизация времени базовых станций и сетей — GPS-L1-29M2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 1575,42 ± 10 МГц (GPS L1) |
| Полоса | ±5 МГц от центральной |
| Поляризация | круговая правая (круговая правая) |
| Усиление антенного элемента | 2 дБic в зенит |
| КСВН антенны | 1,3 |
| Осевое отношение | не более 3 дБ |
| Усиление МШУ | 29 ± 2 дБ |
| Коэффициент шума | 1,3 дБ |
| Питание | 1,4–3,6 В DC, 8–15 мА |
| КСВН выхода | 2,0 |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 45,8 × 38,4 × 12,8 мм |
| Крепление | магнит или клей |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка |
| Материал радома | ABS |
| Рабочая температура | −40…+85 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GPS-L1-29M2: 1565,42–1585,42 МГц.
- Коэффициент усиления GPS-L1-29M2 — 29 ± 2 дБ; больше усиление — уже луч.
- Монтаж GPS-L1-29M2: магнит или клей.
- Габариты и масса GPS-L1-29M2: 45,8 × 38,4 × 12,8 мм.
Поставка и документы
KADAMM GPS-L1-29M2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает GPS-L1-29M2?
Рабочая полоса GPS-L1-29M2 — 1565,42–1585,42 МГц.
Какое усиление у GPS-L1-29M2?
29 ± 2 дБ.
Как крепится GPS-L1-29M2?
М.агнит или клей
