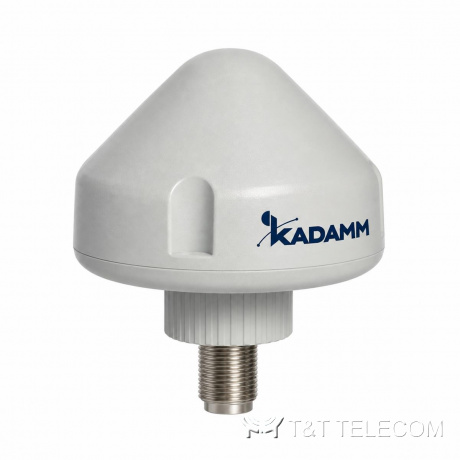

KADAMM GNSS-L1B1-34N — антенна синхронизации GPS/BeiDou с МШУ 34 дБ, предфильтр, N
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

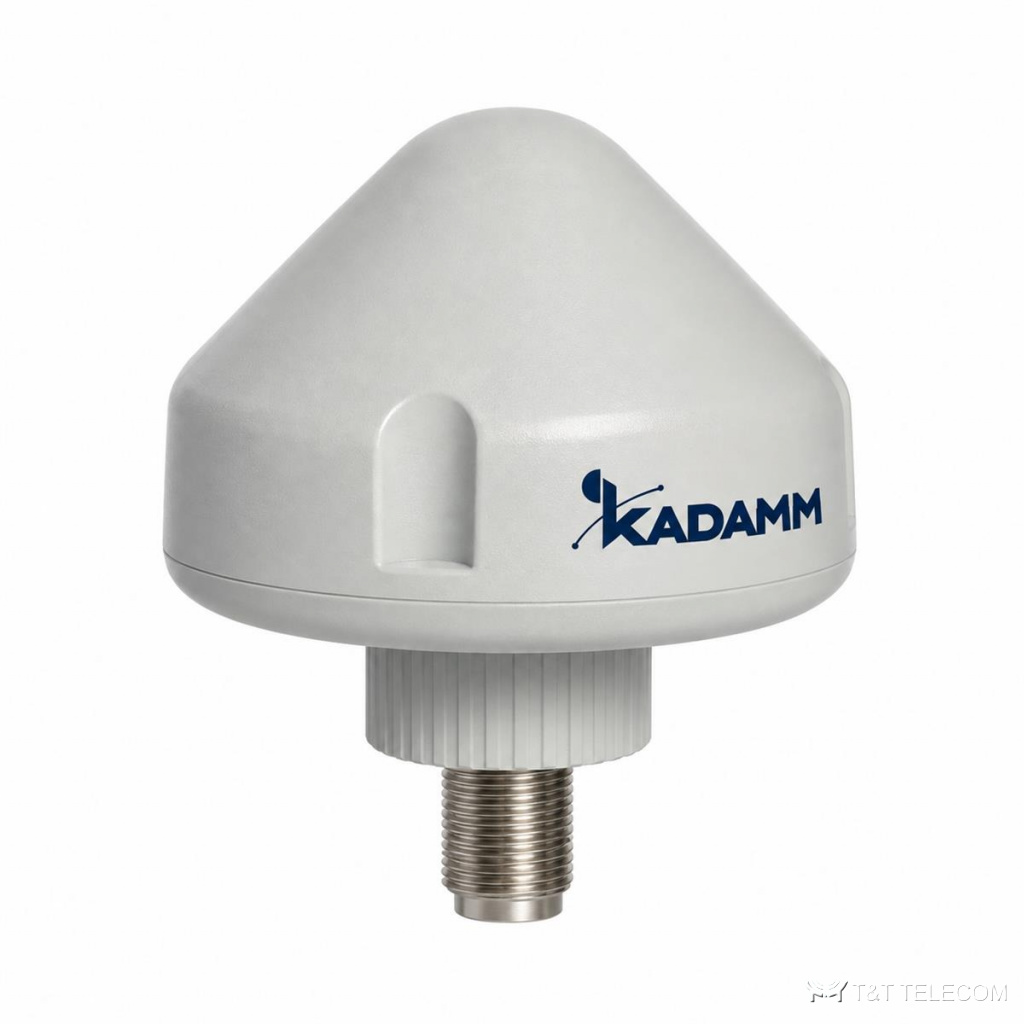

Модель KADAMM GNSS-L1B1-34N — антенна синхронизации GPS/BeiDou. Навигационная антенна GNSS-L1B1-34N подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-L1B1-34N: полоса 1559,05–1563,14 МГц и 1565,42–1585,42 МГц; усиление 34 ± 2 дБ; поляризация круговая правая (круговая правая).
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-L1B1-34N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц |
| Усиление антенного элемента | 4,5 дБи |
| Осевое отношение | 3,0 дБ на центральной частоте |
| Отношение вперёд/назад | 10 дБ |
| КСВН выхода | 1,5 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 34 ± 2 дБ |
| Коэффициент шума | 1,9 дБ типично (2,4 дБ во всём диапазоне температур) |
| Подавление вне полосы | 12 / 35 / 70 дБн при f0 ± 30 / 50 / 100 МГц (с предфильтром) |
| Неравномерность в полосе | 1 дБ |
| Точка сжатия 1 дБ по выходу | 0 дБм |
| Питание | 3,5–5 В DC, 40 мА |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5: 6 кВ (1,2/50 мкс) или 3 кА (8/20 мкс) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Применение | наружная антенна синхронизации базовых станций |
| Размеры | 80 × 80 мм |
| Разъём | N, розетка |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Влажность | 90 % |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-L1B1-34N — 1559,05–1563,14 МГц и 1565,42–1585,42 МГц.
- Усиление GNSS-L1B1-34N — 34 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-L1B1-34N: 80 × 80 мм.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-34N по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-L1B1-34N?
34 ± 2 дБ.
Что нужно для подбора GNSS-L1B1-34N?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-34N.
Какие частоты поддерживает GNSS-L1B1-34N?
Рабочая полоса GNSS-L1B1-34N — 1559,05–1563,14 МГц и 1565,42–1585,42 МГц.
