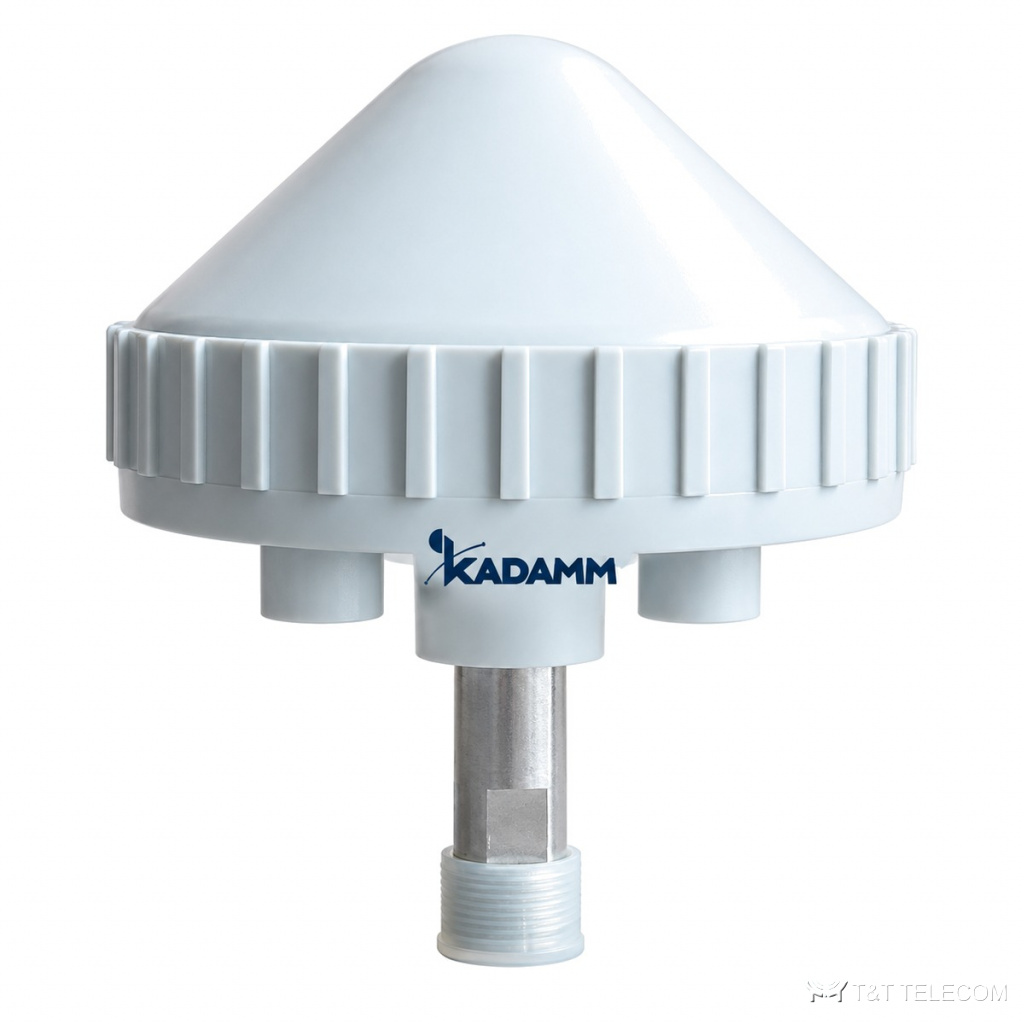

KADAMM GNSS-L1B1-38 — антенна ГНСС GPS L1 + BeiDou B1 с малошумящим усилителем, N, 38 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-L1B1-38: антенна ГНСС GPS L1 + BeiDou B1. Навигационная антенна GNSS-L1B1-38 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GNSS-L1B1-38: усиление 38 дБ; поляризация круговая правая.
Область применения
- Синхронизация времени базовых станций и сетей — GNSS-L1B1-38.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие частоты | 1575,42 ± 5 МГц (GPS L1) и 1561,098 ± 5 МГц (BeiDou B1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | не более 5 дБ |
| Отношение вперёд/назад | не менее 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | не более 45 мА |
| МШУ: полоса | 1556–1581 МГц |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | не более 1 дБ (±1,023 МГц), не более 2 дБ (±5 МГц) у каждой несущей |
| МШУ: коэффициент шума | 2 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Подавление вне полосы (30 / 50 / 100 МГц от полосы) | 15 / 35 / 70 дБ, не менее |
| Пассивный элемент: полоса / усиление / КСВН | 1556–1581 МГц / не менее 4 дБи / не более 1,5 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5) |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø110 × 105 мм |
| Масса | 0,75 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+75 °C |
| Ветровая стойкость | 135 км/ч |
| Крепление | на фланец болтами (4 шт. в комплекте) |
Подбор под объект
- Усиление GNSS-L1B1-38 — 38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-L1B1-38: на фланец болтами (4 шт. в комплекте); ветровая нагрузка 135 км/ч.
- Габариты и масса GNSS-L1B1-38: Ø110 × 105 мм, 0,75 кг.
Поставка и документы
KADAMM GNSS-L1B1-38 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-L1B1-38?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-38.
Какое усиление у GNSS-L1B1-38?
38 дБ.
Как крепится GNSS-L1B1-38?
Н.а фланец болтами (4 шт. в комплекте)
