KADAMM GPS-L1-38T — антенна GPS L1 1575,42 МГц с малошумящим усилителем, с установочной трубой, N, 38 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GPS-L1-38T — антенна GPS L1. Навигационная антенна GPS-L1-38T подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GPS-L1-38T: усиление 38 дБ; поляризация круговая правая.
Для каких задач
- Синхронизация времени базовых станций и сетей — GPS-L1-38T.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 5 МГц (GPS L1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2,5 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | менее 5 дБ |
| Подавление вне полосы (f0 ± 30 / 50 / 100 МГц) | 12 / 35 / 70 дБ, не менее |
| Отношение вперёд/назад | более 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | менее 45 мА |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | менее 1 дБ (1575,42 ± 1,023 МГц); менее 2 дБ (±5 МГц) |
| МШУ: коэффициент шума | 1,8 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Пассивный элемент: полоса / КСВН / усиление | ≥10 МГц / ≤1,5 / 4 дБи |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø100 × 107 ± 2 мм (без монтажного узла) |
| Масса | 0,4 ± 0,1 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+75 °C |
| Ветровая стойкость | 140 км/ч |

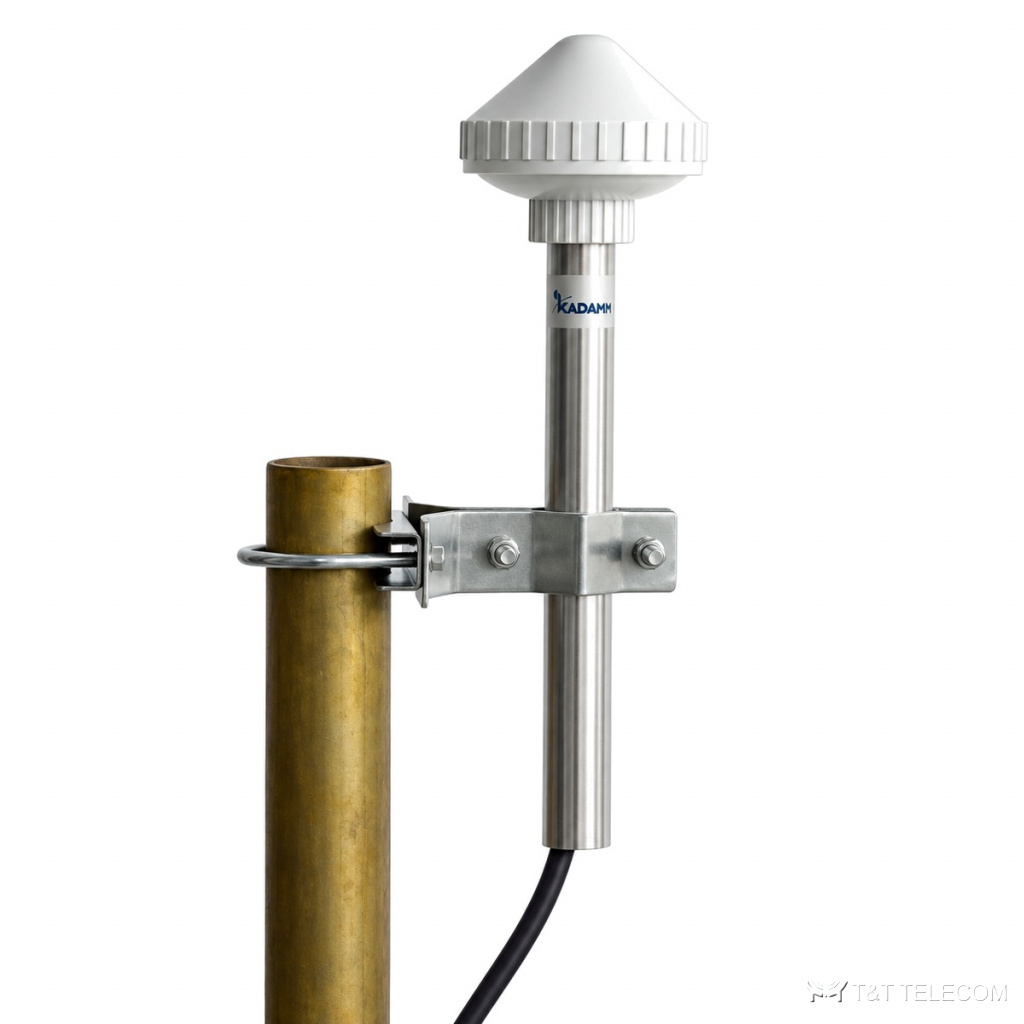

| Крепление | установочная труба и хомут на мачту (U-образная скоба) |
Как подобрать
- Усиление GPS-L1-38T — 38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GPS-L1-38T: установочная труба и хомут на мачту (U-образная скоба); ветровая нагрузка 140 км/ч.
- Габариты и масса GPS-L1-38T: Ø100 × 107 ± 2 мм (без монтажного узла), 0,4 ± 0,1 кг.
Поставка и документы
Подберём KADAMM GPS-L1-38T под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GPS-L1-38T?
У.становочная труба и хомут на мачту (U-образная скоба)
Что нужно для подбора GPS-L1-38T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-38T.
Какое усиление у GPS-L1-38T?
38 дБ.
