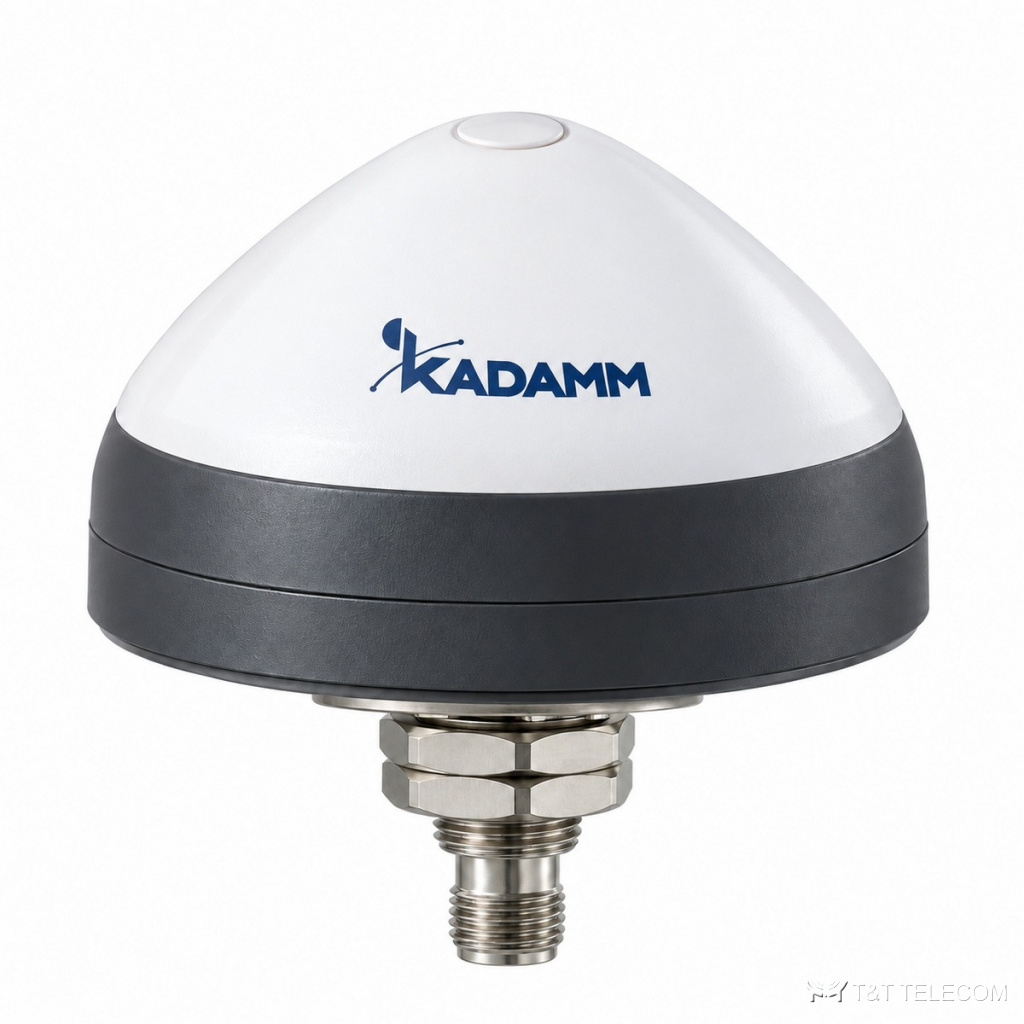

Модель KADAMM GNSS-RTK-L12-40T — высокоточная антенна ГНСС L1/L2. GNSS-RTK-L12-40T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-RTK-L12-40T: полоса 1559,052–1616 МГц; 1205,094–1278,75 МГц; усиление 40 / 42 ± 2 дБ; поляризация круговая правая (круговая правая).
Где применяют
- Транспортный мониторинг и тахографы — GNSS-RTK-L12-40T.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Диапазон частот | 1559,052–1616 МГц; 1205,094–1278,75 МГц |
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | ≥ 3 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора | 360° по азимуту, 5–90° по углу места |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление: B1 / L1 / G1 / E1 / E2 | 40 ± 2 дБ |
| Усиление: B2 / L2 / G2 / B3 / E5b / E6 | 42 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3,3–12 В DC по кабелю, ток не более 50 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø66,5 × 76,3 мм (высота купола 46 мм) |
| Масса | около 150 г |
| Разъём | TNC, розетка, на корпусе |
| Крепление | шпилька M18×1 с гайками |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-RTK-L12-40T: 1559,052–1616 МГц; 1205,094–1278,75 МГц.
- Коэффициент усиления GNSS-RTK-L12-40T — 40 / 42 ± 2 дБ; больше усиление — уже луч.
- Монтаж GNSS-RTK-L12-40T: шпилька M18×1 с гайками.
- Габариты и масса GNSS-RTK-L12-40T: около 150 г.
Поставка и документы
KADAMM GNSS-RTK-L12-40T поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-RTK-L12-40T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L12-40T.
Какие частоты поддерживает GNSS-RTK-L12-40T?
Рабочая полоса GNSS-RTK-L12-40T — 1559,052–1616 МГц; 1205,094–1278,75 МГц.
Какое усиление у GNSS-RTK-L12-40T?
40 / 42 ± 2 дБ.
