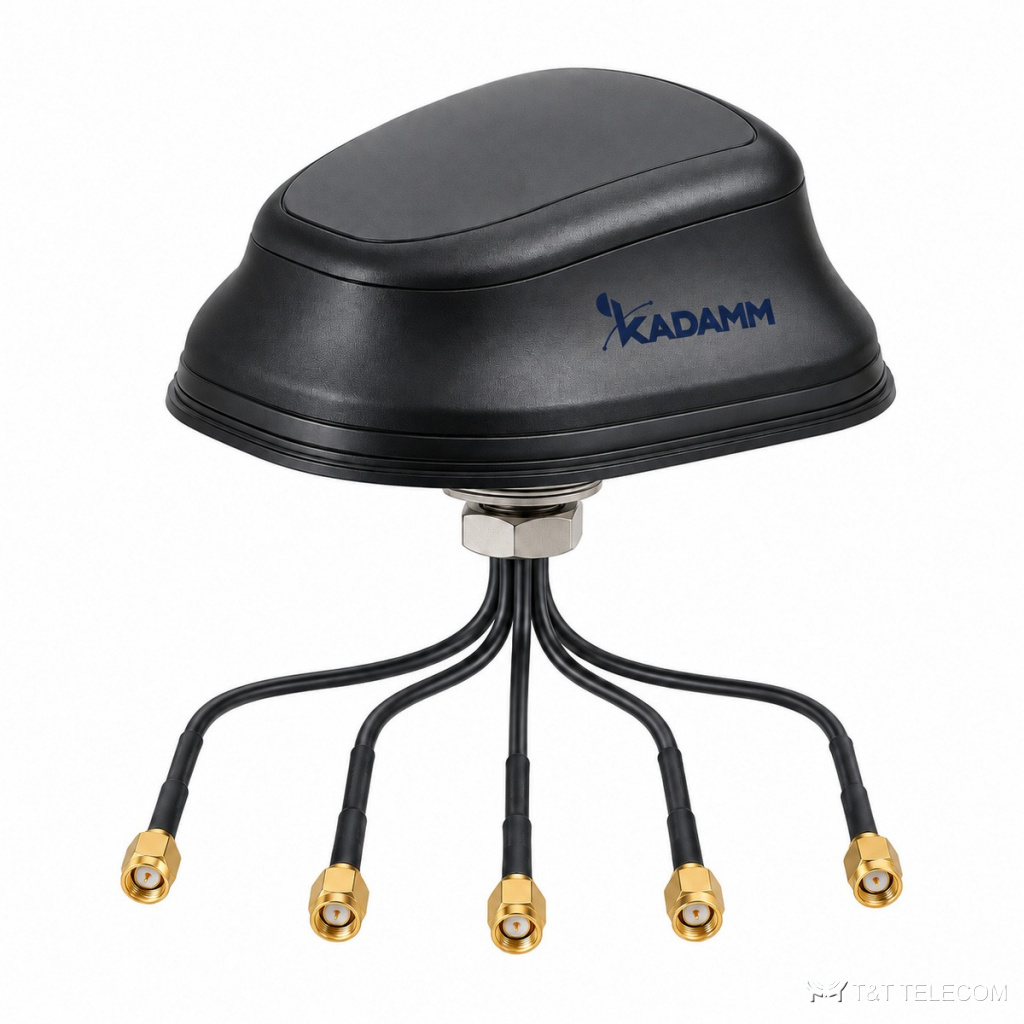

KADAMM GNSS-L125-5G4-4 — комбинированная антенна ГНСС L1/L2/L5 + 4G/5G MIMO 4×4 до 5000 МГц, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-L125-5G4-4: комбинированная антенна ГНСС L1/L2/L5. Навигационная антенна GNSS-L125-5G4-4 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-L125-5G4-4: полоса 698–960 МГц и 1710–2690 МГц и 2900–5000 МГц; усиление 40 ± 2 дБ; поляризация круговая правая (круговая правая); разъёмы SMA, вилка (другие — по заказу).
Где применяют
- Полоса GNSS-L125-5G4-4 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Транспортный мониторинг и тахографы — GNSS-L125-5G4-4.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 40 ± 2 дБ |
| Коэффициент шума | ≤ 2,0 дБ |
| КСВН | менее 2,0 |
| Питание | 3–12 В DC по кабелю ГНСС, ток не более 60 мА |
| Волновое сопротивление | 50 Ом |
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 / 2900–5000 МГц |
| Число портов (MIMO) | 4 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | LMR100: 5 выводов (1 ГНСС, 4 4G/5G) по чертежу; число кабелей и длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-L125-5G4-4 — 698–960 МГц и 1710–2690 МГц и 2900–5000 МГц.
- Коэффициент усиления GNSS-L125-5G4-4 — 40 ± 2 дБ; больше усиление — уже луч.
- Разъёмы GNSS-L125-5G4-4 — SMA, вилка (другие — по заказу); кабельные сборки готовят под них заранее.
- Монтаж GNSS-L125-5G4-4: шпилька M27×2 с гайкой.
Поставка и документы
Подберём KADAMM GNSS-L125-5G4-4 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у GNSS-L125-5G4-4?
SMA, вилка (другие — по заказу). Другие исполнения — уточняйте при заказе.
Какое усиление у GNSS-L125-5G4-4?
40 ± 2 дБ.
Как крепится GNSS-L125-5G4-4?
Ш.пилька M27×2 с гайкой
