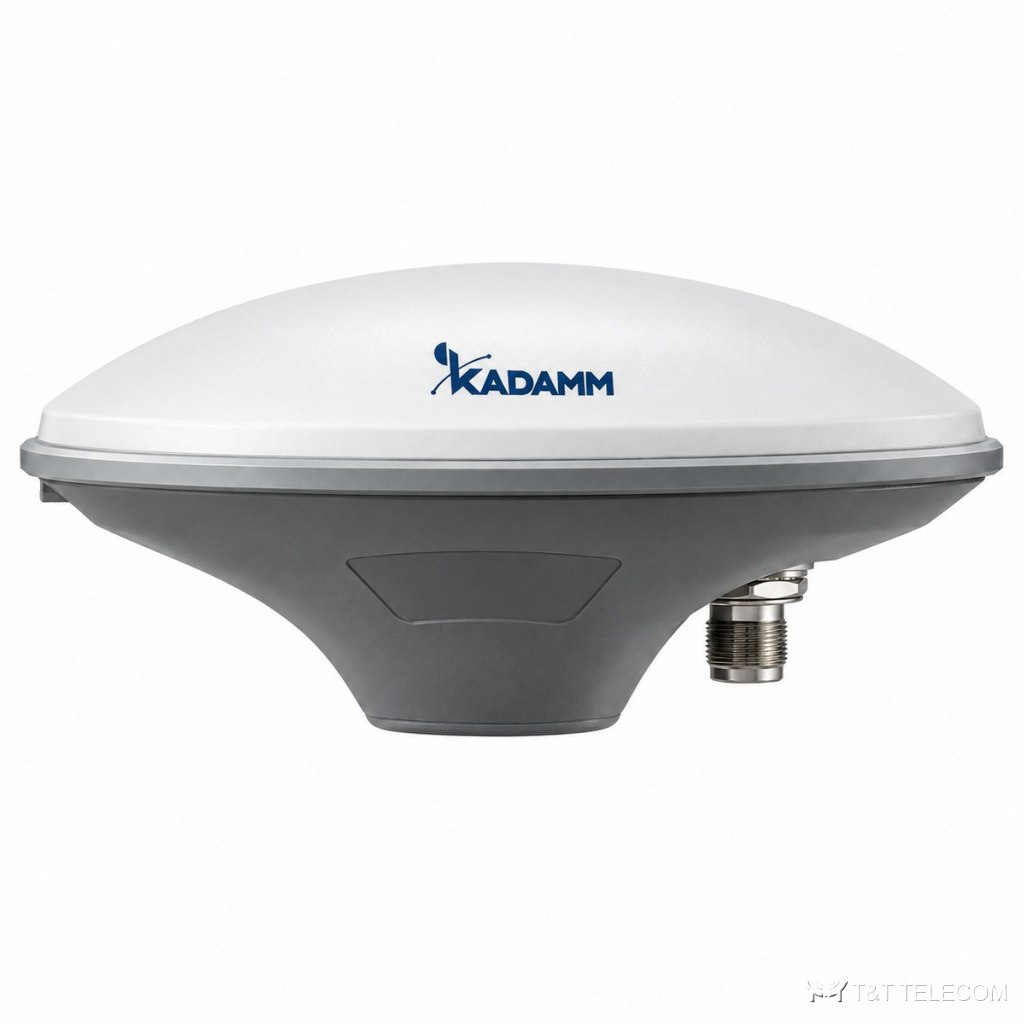

KADAMM GNSS-RTK-L125-40T — геодезическая антенна ГНСС L1/L2/L5, фазовый центр ±2 мм, МШУ 40 дБ, TNC, IP67
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L125-40T: геодезическая антенна ГНСС L1/L2/L5. GNSS-RTK-L125-40T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-RTK-L125-40T: усиление 40 ± 2 дБ; поляризация круговая правая (круговая правая).
Где применяют
- Транспортный мониторинг и тахографы — GNSS-RTK-L125-40T.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5 / L-Band, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | ≥ 5,5 дБи |
| КСВН | ≤ 1,5 |
| Погрешность фазового центра | ± 2 мм |
| Фазовый центр над опорной точкой (ARP) | L1 — 58 мм, L2 — 52 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 40 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3–12 В DC по кабелю, ток не более 50 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø151,5 × 66,5 мм |
| Масса | уточняйте у менеджера |
| Материал радома | ABS |
| Разъём | TNC, розетка |
| Крепление | резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер) |
| Степень защиты | IP67 (кроме дренажного отверстия в резьбовом гнезде) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
На что смотреть при выборе
- Усиление GNSS-RTK-L125-40T — 40 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L125-40T: 5/8"-11UNC.
- Габариты и масса GNSS-RTK-L125-40T: уточняйте у менеджера.
Поставка и документы
Поставляем KADAMM GNSS-RTK-L125-40T по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-L125-40T?
40 ± 2 дБ.
Как крепится GNSS-RTK-L125-40T?
5./8"-11UNC
Что нужно для подбора GNSS-RTK-L125-40T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L125-40T.
