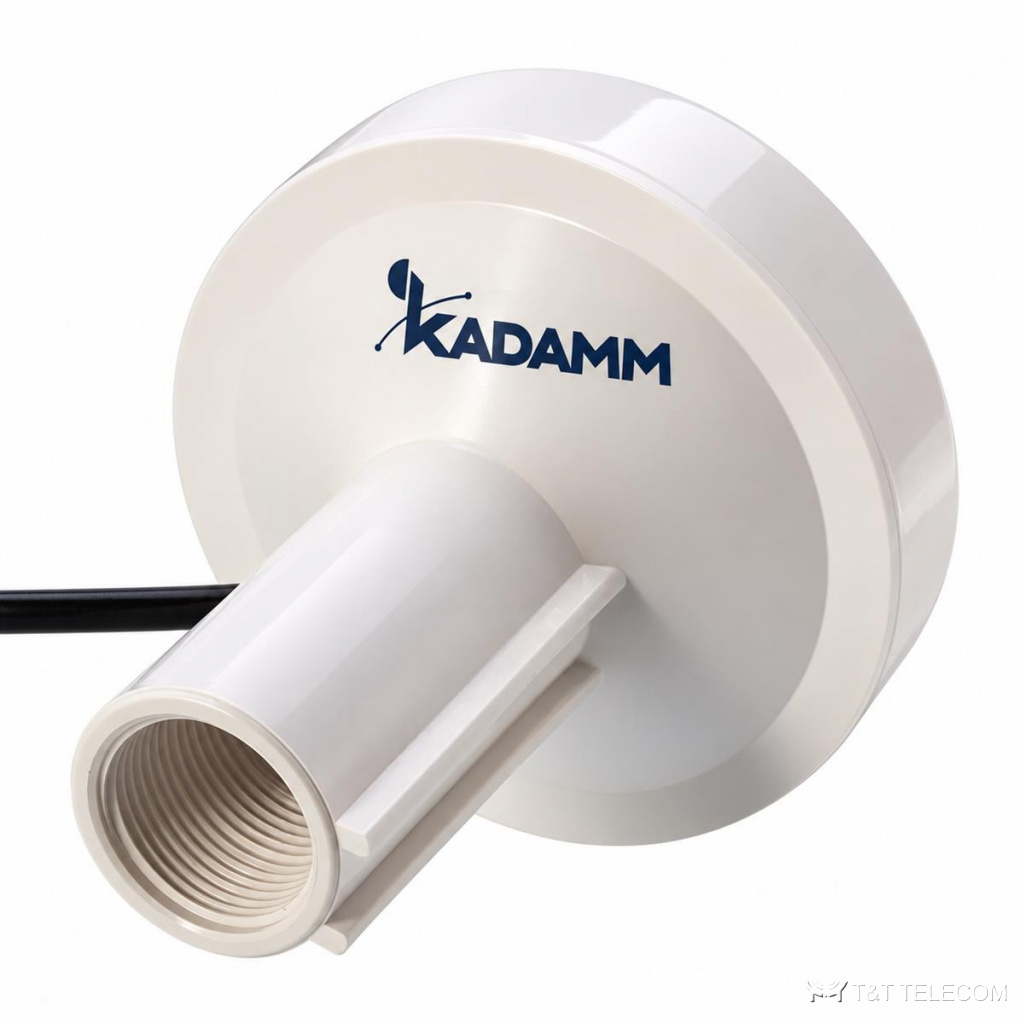

KADAMM GNSS-L1B1-28S — антенна синхронизации GPS/BeiDou. Навигационная антенна GNSS-L1B1-28S подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-L1B1-28S: полоса 1559,05–1563,14 МГц и 1565,42–1585,42 МГц; усиление 28 ± 2 дБ; поляризация круговая правая (круговая правая).
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-L1B1-28S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц |
| Усиление антенного элемента | 4,0 дБи |
| Осевое отношение | 3,0 дБ на центральной частоте |
| Отношение вперёд/назад | 10 дБ |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | 2,0 дБ типично (2,5 дБ во всём диапазоне температур) |
| Подавление вне полосы | 10 / 30 / 65 дБн при f0 ± 30 / 50 / 100 МГц |
| Неравномерность в полосе | 1 дБ |
| Точка сжатия 1 дБ по выходу | 0 дБм |
| Питание | 3,5–12 В DC, 20 мА |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5: 6 кВ (1,2/50 мкс) или 3 кА (8/20 мкс) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Применение | наружная антенна синхронизации базовых станций |
| Степень защиты | IP67 |
| Разъём | SMA |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Влажность | 90 % |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GNSS-L1B1-28S — 1559,05–1563,14 МГц и 1565,42–1585,42 МГц.
- Усиление GNSS-L1B1-28S — 28 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-28S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-L1B1-28S?
Рабочая полоса GNSS-L1B1-28S — 1559,05–1563,14 МГц и 1565,42–1585,42 МГц.
Какое усиление у GNSS-L1B1-28S?
28 ± 2 дБ.
Что нужно для подбора GNSS-L1B1-28S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-28S.
