Вертикальные антенны

Подбор по параметрам
Название



Страницы: Пред. 1 2 3 4 5 6 След.
Страницы: Пред. 1 2 3 4 5 6 След.

Вертикальные антенны базовых станций — коллинеарные («штыревые») всенаправленные антенны с вертикальной поляризацией для транкинговой и профессиональной радиосвязи UHF и VHF. Базовая вертикальная антенна обеспечивает круговую диаграмму направленности в горизонтальной плоскости и подходит для покрытия территории вокруг мачты.

Диапазоны

В программе есть антенны на участки 406-430, 410-430, 420-445, 425-450, 440-470, 445-480, 450-470, 400-470, 380-470, 380-430, 380-410 и 406-512 МГц, а также VHF-антенны 134-174 МГц. Усиление — от 3 до 9 дБи, допустимая мощность до 500 Вт, разъёмы N female, 7-16 female и 4.3-10 female. Для части моделей указаны предыдущие обозначения, по которым удобно найти замену.

Как выбрать вертикальную антенну

  • рабочий участок диапазона — антенна должна перекрывать частоты приёма и передачи;
  • усиление и длина: чем выше усиление, тем длиннее антенна и тем уже диаграмма в вертикальной плоскости;
  • мощность передатчика и тип разъёма;
  • условия монтажа: длина, масса, ветровая нагрузка и способ крепления к мачте.

Кроме антенн Kadamm в разделе указаны базовые антенны Anli и BBT для VHF и UHF.

Подразделы

  • Вертикальные антенны UHF
  • Вертикальные антенны VHF

Номенклатура

АртикулРабочий диапазонУсилениеМощностьРазъемLData SheetsПредыдущая модель
AC-406430-9-500406-430 МГц9 dBi500 W7-16 Female
AC-406430-8-500406-430 МГц8 dBi500 WN Female2665 mmKTQJ4643400G8
AC-420445-8-500420-445 МГц8 dBi500 WN Female2665 mmKTQJ4244400G8
AC-425450-8-500425-450 МГц8 dBi500 WN Female2665 mmKTQJ4245400G8
AC-445480-8-500445-480 МГц8 dBi500 WN Female2380 mmKTQJ4547400G8
AC-450470-8-500450-470 МГц8 dBi500 WN Female2380 mmKTQJ4547400G8
AC-4208-100-NF430-470 МГц8 dBi100 WN Female3000 mmTTQJ4208AT0
AC-4508-200-43F450-470 МГц8 dBi200 W4.3-10 Female2700 mmTTQJ4508A
АртикулРабочий диапазонУсилениеМощностьРазъемLData Sheets
AC-406430-3-100406-430 МГц3.5 dBi100 WN Female600 mm
AC-420450-3-100420-450 МГц3.5 dBi100 WN Female600 mm
AC-440470-3-100440-470 МГц3.5 dBi100 WN Female600 mm

Базовые антенны стандарта TETRA 450-470 МГц

Рабочий диапазон частотМодельУсилениеДлинаМощностьРазъемПроизводительАртикулData Sheet
450 - 470 МГцAC-450470-8-5008 dBi (5.85 dBd)2.66 м500 WN-femaleKadamm4504708K
450 - 470 МГцAC-6460016.8 dBi1.55 м250 WN-femaleKadammAC-646001

Антенны базовые VHF

АртикулРабочий диапазонУсилениеМощностьРазъемLData SheetsПредыдущая модель
AC-150-8-100134-173 МГц8.5 dBi100 WN Female4700 mm

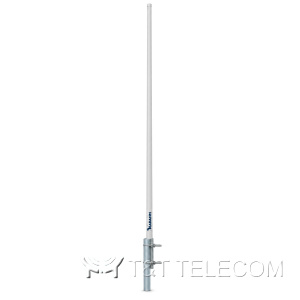

ANT150G6134-173 МГц6.5 dBi100 WN Female3250 mmKTQJ3150N
ANT150G55146-172 МГц5 dBi500 WN Female3580 mmPDFKTQJ3150G5A (146-172)

Другие модели базовых антенн

  • Anli A-100 MV – антенна базовая VHF 150-174 МГц / 1/2λ / 2.15 dBi / 200 Вт / 115 см
  • Anli A-100 MU-N – антенна базовая UHF 400-512 МГц / 2x5/8λ / 5 dBi / 200 Вт /115 см
  • Anli A-200 MU-N – антенна базовая UHF 400-512 МГц / 2x5/8λ / 8 dBi / 200 Вт /180 см
  • Anli A-300 MV – антенна базовая VHF 150-174 МГц / λ/4+2x5/8λ / 6.5 dBi / 200 Вт / 360 см
  • Anli A-300 MU-N – антенна базовая UHF 400-512 МГц / 6x5/8λ / 10 dBi / 200 Вт /360 см
  • Anli A-1000 MV – антенна базовая VHF 150-174 МГц / λ/4+3x5/8λ / 8.5 dBi / 200 Вт / 520 см
  • BBT-04FG06V 403-430MHz 360°/25° 6dBi Vertical F30*1100mm
  • BBT-433FG03V 426-440MHz 360°/60° 3dBi Vertical F20*400mm
  • BBT-04FG03V 430-440MHz 360°/60° 3dBi Vertical F30*700mm
  • BBT-04FG08V 430-450MHz 360°/17° 8dBi Vertical F30*1800mm
  • BBT-04FG09V 450-470MHz 360°/13° 9dBi Vertical F30*2500mm

Документация

Подбор и поставка

Подберём вертикальную антенну под вашу задачу: достаточно прислать основные требования (диапазоны или интерфейсы, параметры ответного оборудования, условия установки) или перечень артикулов. Поставляем как отдельные позиции, так и комплекты для проектов операторов связи, интеграторов и промышленных предприятий, при необходимости — вместе с сопутствующими кабелями, разъёмами и монтажными принадлежностями.
