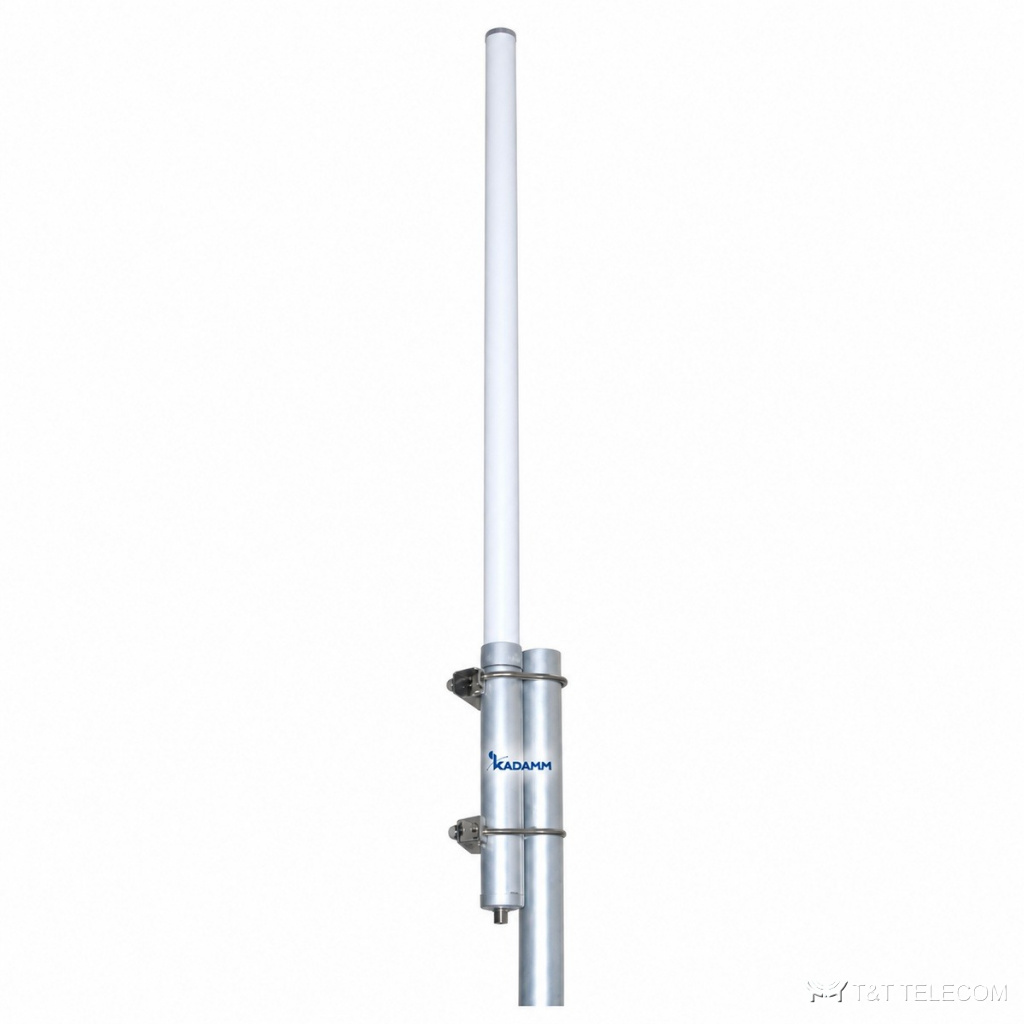

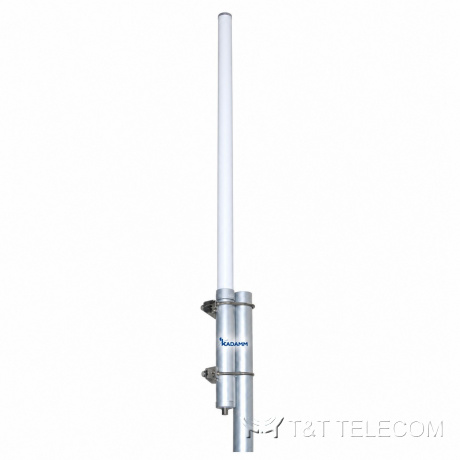

KADAMM AC-88009 — всенаправленная коллинеарная антенна 885–960 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-88009 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-88009 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-88009: полоса 885–960 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Ведомственные и технологические радиосети — AC-88009.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-88009.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 885–960 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 1650 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-88009 — 885–960 МГц.
- Усиление AC-88009 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-88009: в горизонтальной плоскости 360°, в вертикальной 13°.
- Разъёмы AC-88009 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-88009: Ø40–50 мм.
- Габариты и масса AC-88009: 1,2 кг.
Поставка и документы
Поставляем KADAMM AC-88009 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-88009?
9 дБи. Ширина луча — 360°.
Как крепится AC-88009?
Ø.40–50 мм
Что нужно для подбора AC-88009?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-88009.
