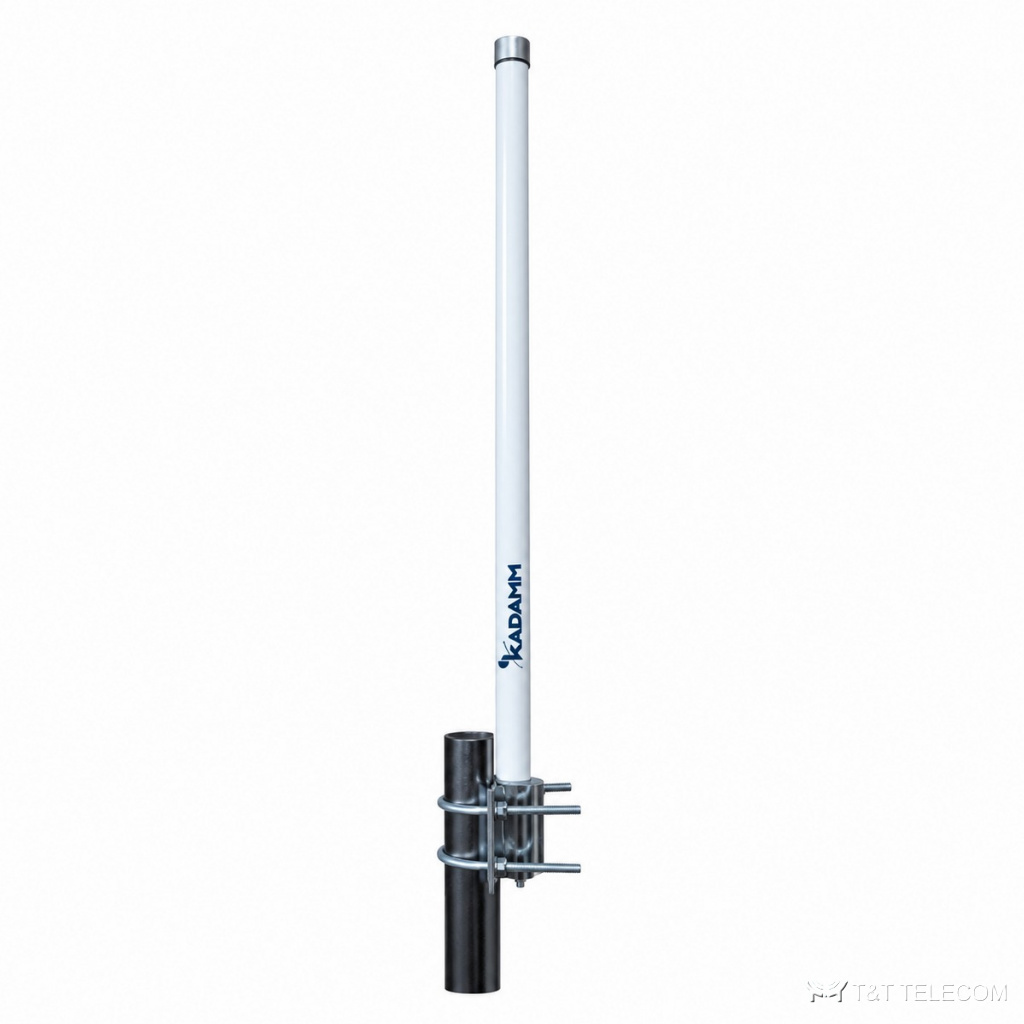

KADAMM AO-144174V5RF — коллинеарная ненаправленная антенна 144–174 МГц, 5 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-144174V5RF: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AO-144174V5RF базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AO-144174V5RF: полоса 144–174 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AO-144174V5RF.
- Ретрансляторы и базовые станции на мачтах и крышах — AO-144174V5RF.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 144–174 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Масса антенны | 10 кг |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −55…+60 °C |
| Крепление | на мачту (трубу) |
Как подобрать
- Сверьте частоты своей сети с полосой AO-144174V5RF — 144–174 МГц.
- Усиление AO-144174V5RF — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AO-144174V5RF: в горизонтальной плоскости 360°, в вертикальной 50°.
- Под разъёмы AO-144174V5RF (1×N) подбирают джамперы и переходы.
- Монтаж AO-144174V5RF: на мачту (трубу).
- Габариты и масса AO-144174V5RF: 10 кг.
Поставка и документы
Поставляем KADAMM AO-144174V5RF по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AO-144174V5RF?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AO-144174V5RF?
5 дБи. Ширина луча — 360°.
Как крепится AO-144174V5RF?
Н.а мачту (трубу)
