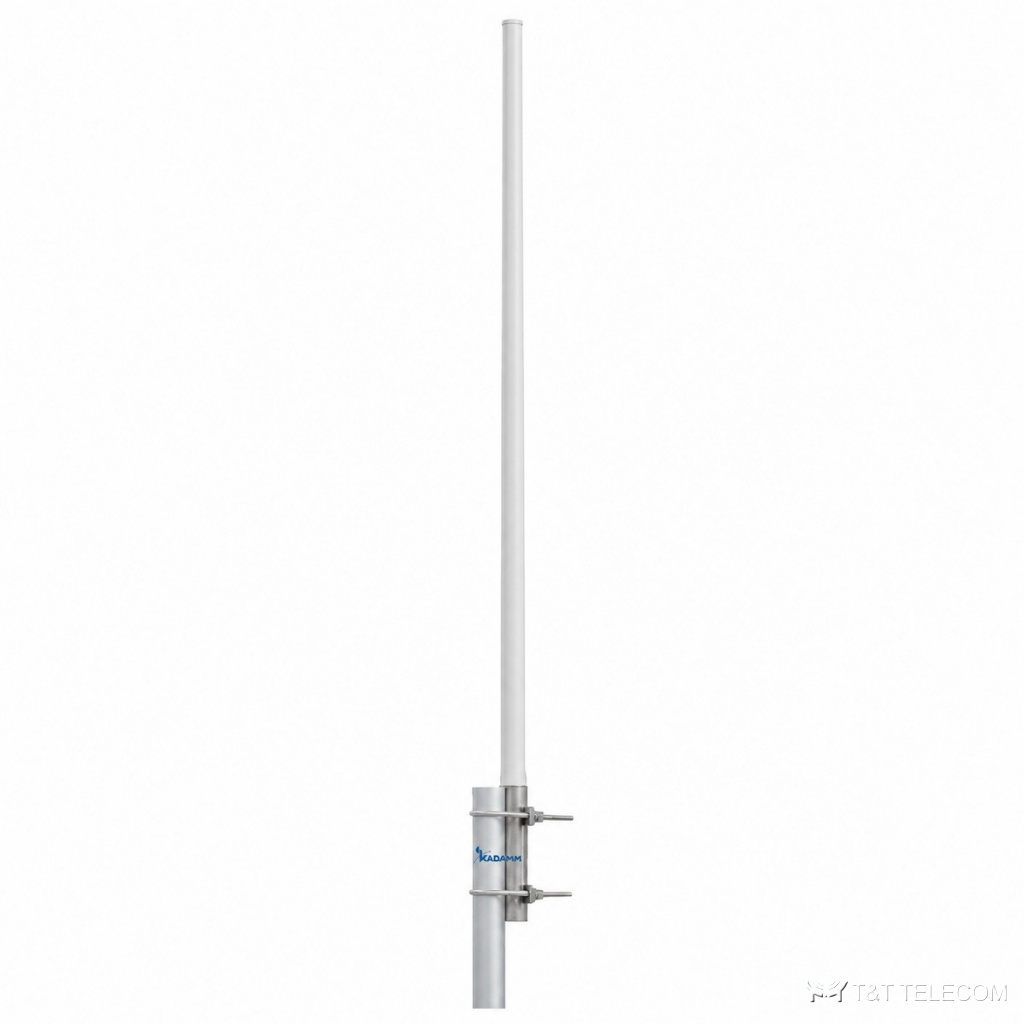

KADAMM AC-97011 — всенаправленная коллинеарная антенна 970–1080 МГц, 11 дБи

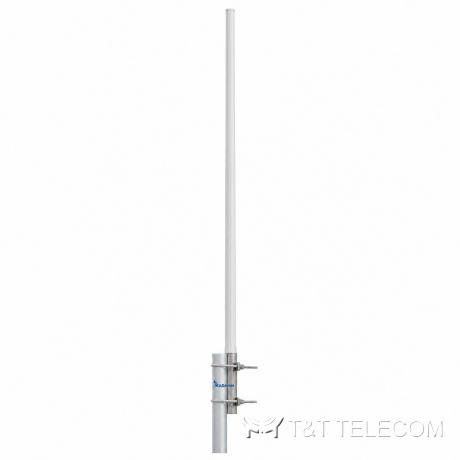

KADAMM AC-97011 — всенаправленная коллинеарная антенна 970–1080 МГц, 11 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-97011 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AC-97011 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-97011 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-97011: полоса 970–1080 МГц; усиление 11 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.

Где применяют

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-97011.
  • Стационарные пульты и диспетчерские — AC-97011.

Технические характеристики

ПараметрЗначение
Диапазон частот970–1080 МГц
Коэффициент усиления, дБи11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость8°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота3150 мм
Масса антенны3,3 кг
Максимальная скорость ветра60 м/с
Крепление на трубуØ40–50 мм

Как подобрать

  • Сверьте частоты своей сети с полосой AC-97011 — 970–1080 МГц.
  • Коэффициент усиления AC-97011 — 11 дБи; больше усиление — уже луч.
  • Ширина луча AC-97011: в горизонтальной плоскости 360°, в вертикальной 8°.
  • Разъёмы AC-97011 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-97011: Ø40–50 мм.
  • Габариты и масса AC-97011: 3,3 кг.

Поставка и документы

Подберём KADAMM AC-97011 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-97011?
11 дБи. Ширина луча — 360°.

Как крепится AC-97011?
Ø.40–50 мм

Что нужно для подбора AC-97011?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-97011.
