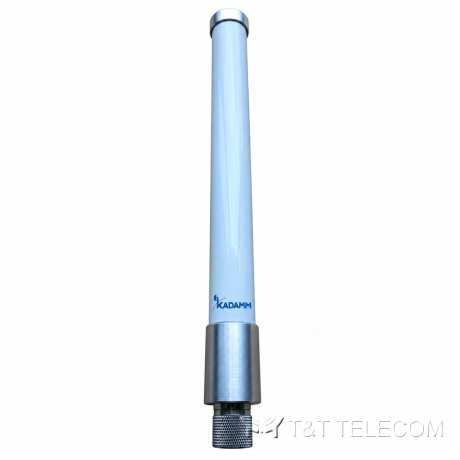

KADAMM AC-96005 — всенаправленная коллинеарная антенна 960–1150 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

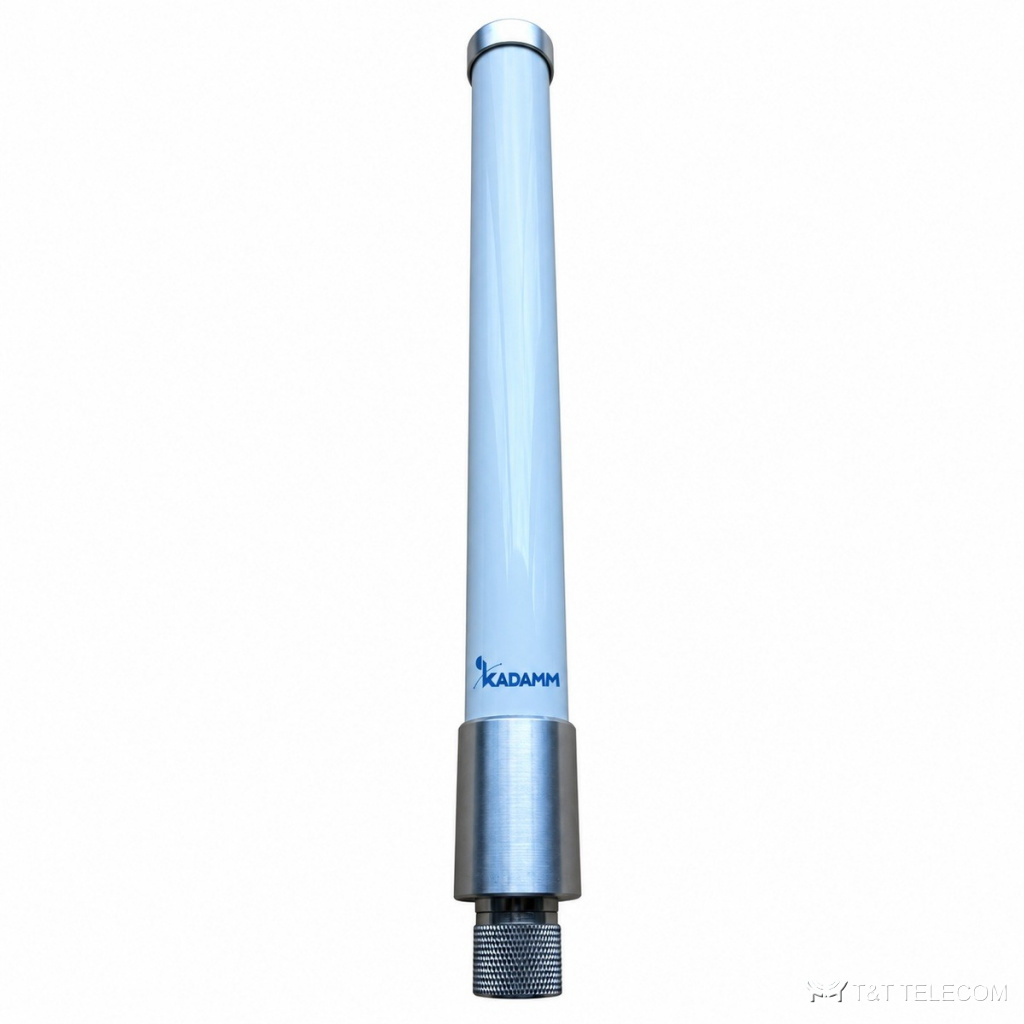

KADAMM AC-96005: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-96005 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-96005: полоса 960–1150 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N; мощность до 200 Вт.
Для каких задач
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-96005.
- Стационарные пульты и диспетчерские — AC-96005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|
| KADAMM AC-96005 | 960–1150 | вилка N | Ø29×(660±5) | 0,35 |
| KADAMM AC-96005-2 | 960–1250 | вилка N или розетка N или по заказу | Ø29×(600±5) | 0,325 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,325–0,35 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-96005 — 960–1150 МГц.
- Коэффициент усиления AC-96005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-96005: в горизонтальной плоскости 360°, в вертикальной 35 ± 5°.
- Разъёмы AC-96005 — N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-96005: по исполнению (см. таблицу «Исполнения»), 0,325–0,35 кг.
Поставка и документы
KADAMM AC-96005 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-96005?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-96005.
Какие частоты поддерживает AC-96005?
Рабочая полоса AC-96005 — 960–1150 МГц.
Какой разъём у AC-96005?
N. Другие исполнения — уточняйте при заказе.
