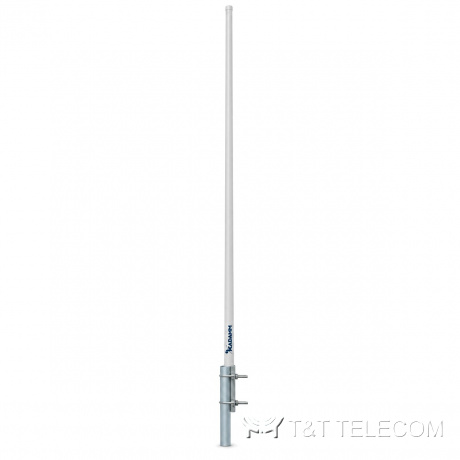

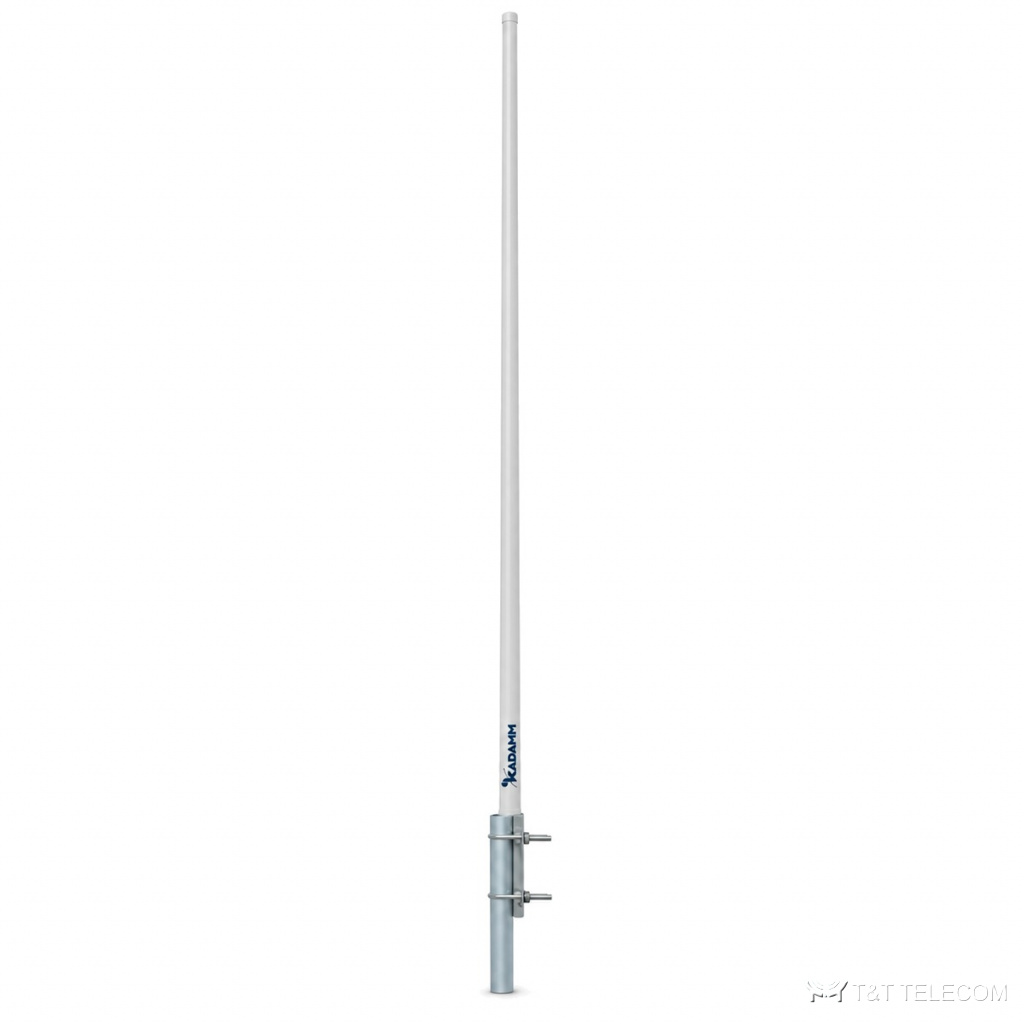

KADAMM ANT150G6 — коллинеарная ненаправленная антенна 134–173 МГц, 6,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ANT150G6 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через ANT150G6 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о ANT150G6: полоса 134–173 МГц; усиление 6,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса ANT150G6 охватывает УКВ-радиосвязь 136–174 МГц.
- Ведомственные и технологические радиосети — ANT150G6.
- Ретрансляторы и базовые станции на мачтах и крышах — ANT150G6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3250 мм |
| Масса антенны | 2,8 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ANT150G6: 134–173 МГц.
- Усиление ANT150G6 — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ANT150G6: в горизонтальной плоскости 360°, в вертикальной 25°.
- Под разъёмы ANT150G6 (1×N) подбирают джамперы и переходы.
- Монтаж ANT150G6: Ø40–50 мм.
- Габариты и масса ANT150G6: 3250 мм, 2,8 кг.
Поставка и документы
KADAMM ANT150G6 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ANT150G6?
Ø.40–50 мм
Что нужно для подбора ANT150G6?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ANT150G6.
Какие частоты поддерживает ANT150G6?
Рабочая полоса ANT150G6 — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
