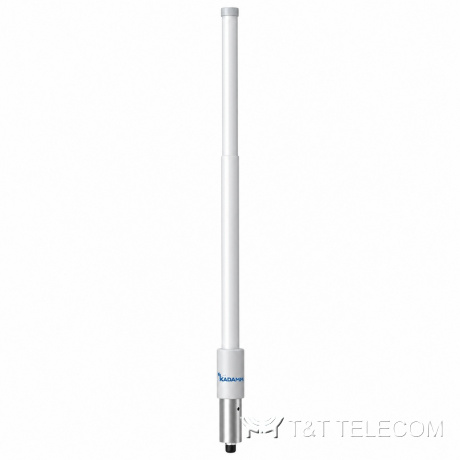

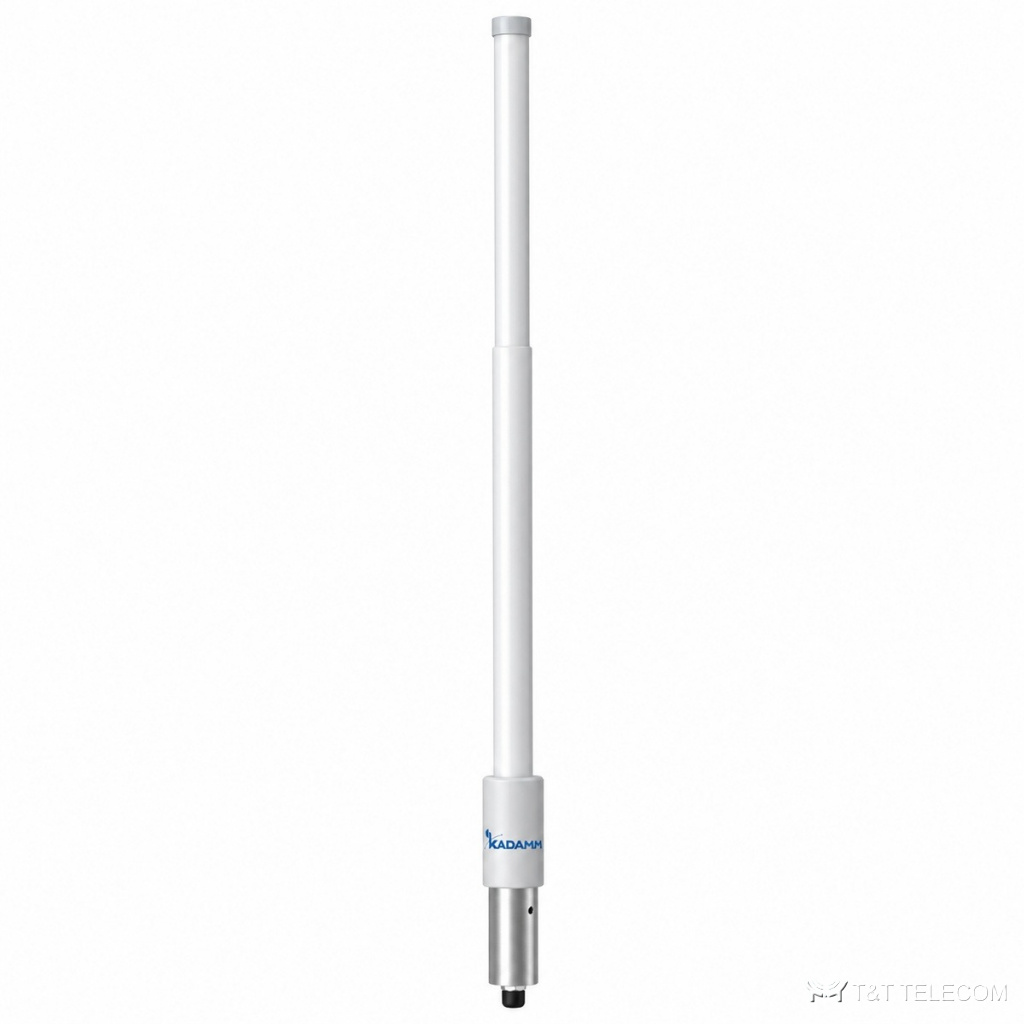

KADAMM AC-87011 — всенаправленная коллинеарная антенна 870–960 МГц, 11 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-87011 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-87011 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-87011: полоса 870–960 МГц; усиление 11 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 300 Вт.
Где применяют
- Через AC-87011 работают GSM-900 и LTE-900.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-87011.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-87011.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 870–960 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | / |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø60 × (3160 ± 5) мм |
| Размеры упаковки | 3310 × 110 × 120 мм |
| Масса антенны | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | /° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø35–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-87011: 870–960 МГц.
- Коэффициент усиления AC-87011 — 11 дБи; больше усиление — уже луч.
- Ширина луча AC-87011: в горизонтальной плоскости 360°, в вертикальной 6,5°.
- Разъёмы AC-87011 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж AC-87011: Ø35–50 мм.
- Габариты и масса AC-87011: Ø60 × (3160 ± 5) мм, 4 кг.
Поставка и документы
Поставляем KADAMM AC-87011 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-87011?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-87011?
11 дБи. Ширина луча — 360°.
Как крепится AC-87011?
Ø.35–50 мм
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-87011 — техническое описание 477.07 КБ
