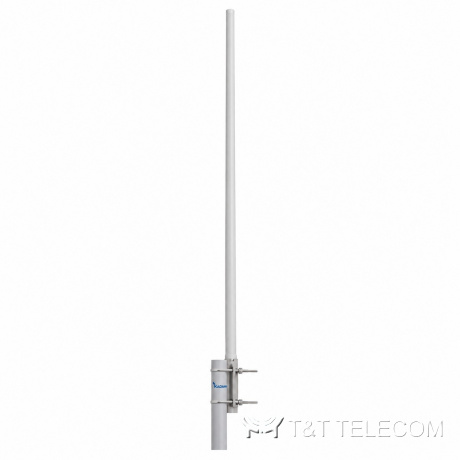

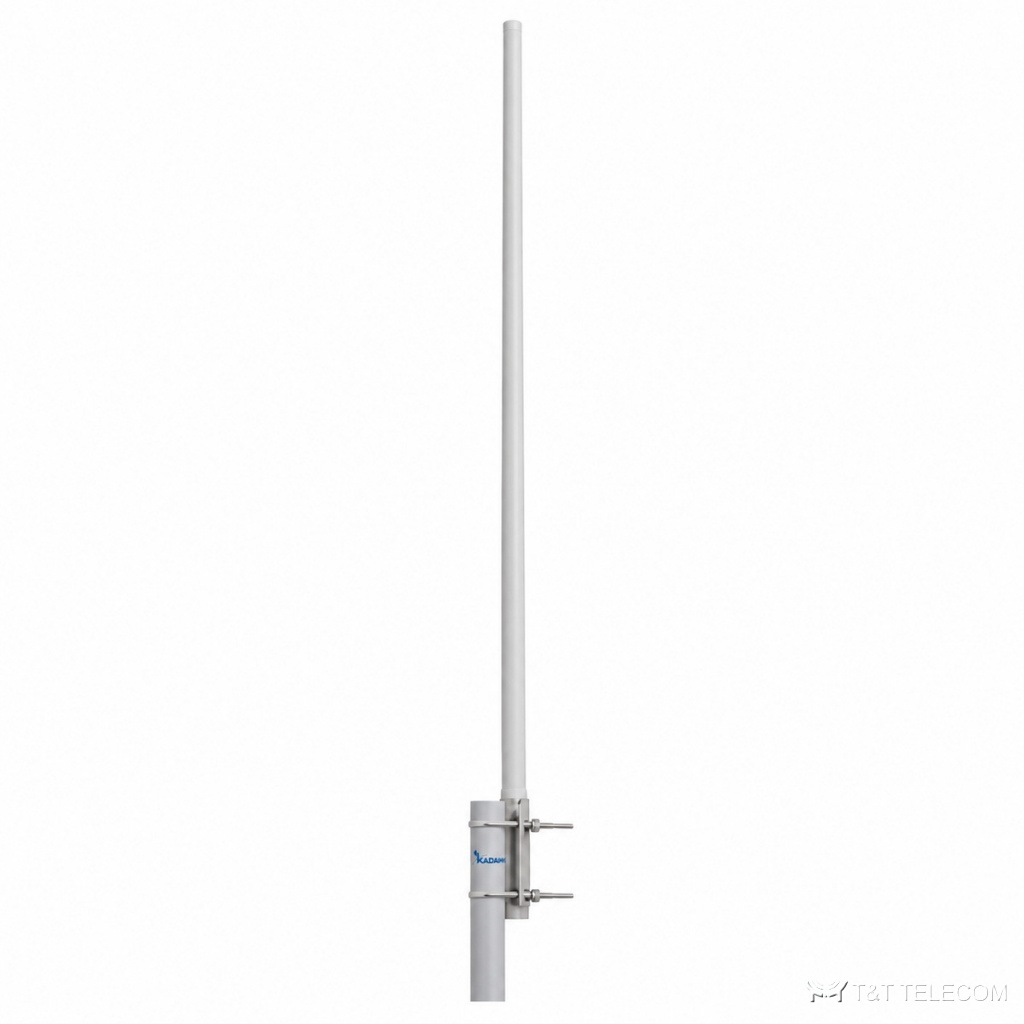

KADAMM AC-97008 — всенаправленная коллинеарная антенна 970–1080 МГц, 8 дБи

KADAMM AC-97008 — всенаправленная коллинеарная антенна 970–1080 МГц, 8 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-97008 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-97008 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-97008 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-97008: полоса 970–1080 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.

Область применения

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-97008.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-97008.

Технические характеристики

ПараметрЗначение
Диапазон частот970–1080 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость18°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота2000 мм
Масса антенны3 кг
Максимальная скорость ветра60 м/с
Крепление на трубуØ40–50 мм

Подбор под объект

  • Сверьте частоты своей сети с полосой AC-97008 — 970–1080 МГц.
  • Коэффициент усиления AC-97008 — 8 дБи; больше усиление — уже луч.
  • Ширина луча AC-97008: в горизонтальной плоскости 360°, в вертикальной 18°.
  • Разъёмы AC-97008 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-97008: Ø40–50 мм.
  • Габариты и масса AC-97008: 3 кг.

Поставка и документы

Поставляем KADAMM AC-97008 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у AC-97008?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-97008?
8 дБи. Ширина луча — 360°.

Как крепится AC-97008?
Ø.40–50 мм
