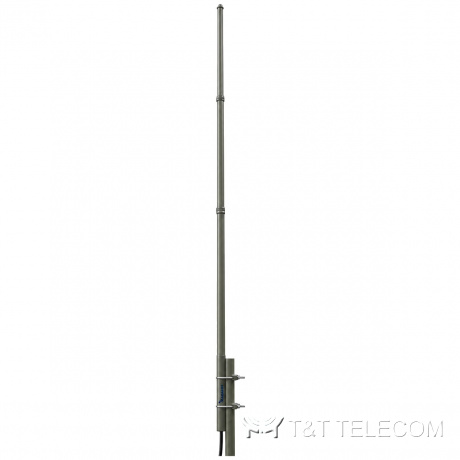

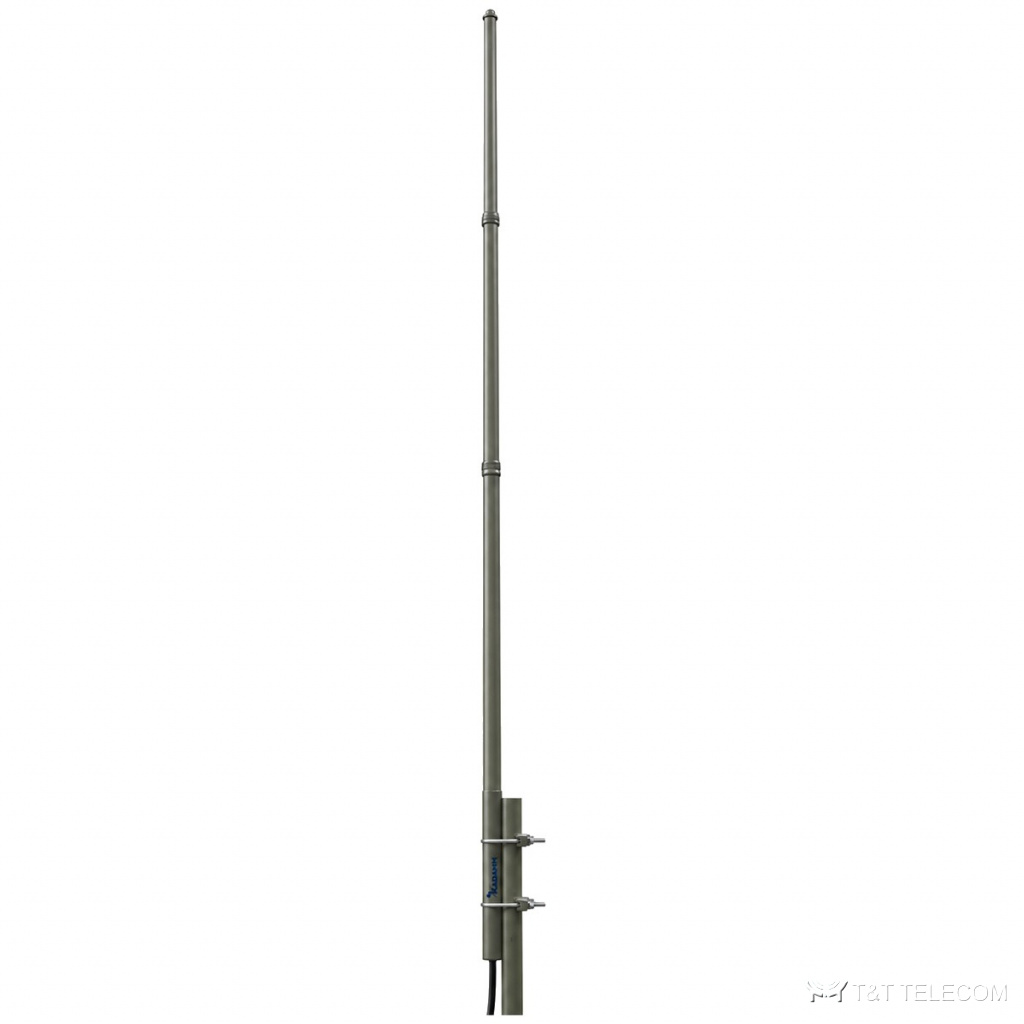

KADAMM ANT150G5 — коллинеарная ненаправленная антенна 136–144 МГц, 5,5 дБи, 1 порт

KADAMM ANT150G5 — коллинеарная ненаправленная антенна 136–144 МГц, 5,5 дБи, 1 порт
Вертикальные антенны VHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ANT150G5 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ANT150G5 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через ANT150G5 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры ANT150G5: полоса 136–144 МГц; усиление 5,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.

Область применения

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — ANT150G5.
  • Стационарные пульты и диспетчерские — ANT150G5.

Технические характеристики

ПараметрЗначение
Диапазон частот136–144 МГц
Коэффициент усиления, дБи5,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)3185 мм
Масса антенны6,3 кг
Максимальная скорость ветра40 м/с
Крепление на трубуØ40–50 мм

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой ANT150G5 — 136–144 МГц.
  • Усиление ANT150G5 — 5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча ANT150G5: в горизонтальной плоскости 360°, в вертикальной 25°.
  • Под разъёмы ANT150G5 (1×N) подбирают джамперы и переходы.
  • Монтаж ANT150G5: Ø40–50 мм.
  • Габариты и масса ANT150G5: 3185 мм, 6,3 кг.

Поставка и документы

Подберём KADAMM ANT150G5 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у ANT150G5?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у ANT150G5?
5,5 дБи. Ширина луча — 360°.

Как крепится ANT150G5?
Ø.40–50 мм
