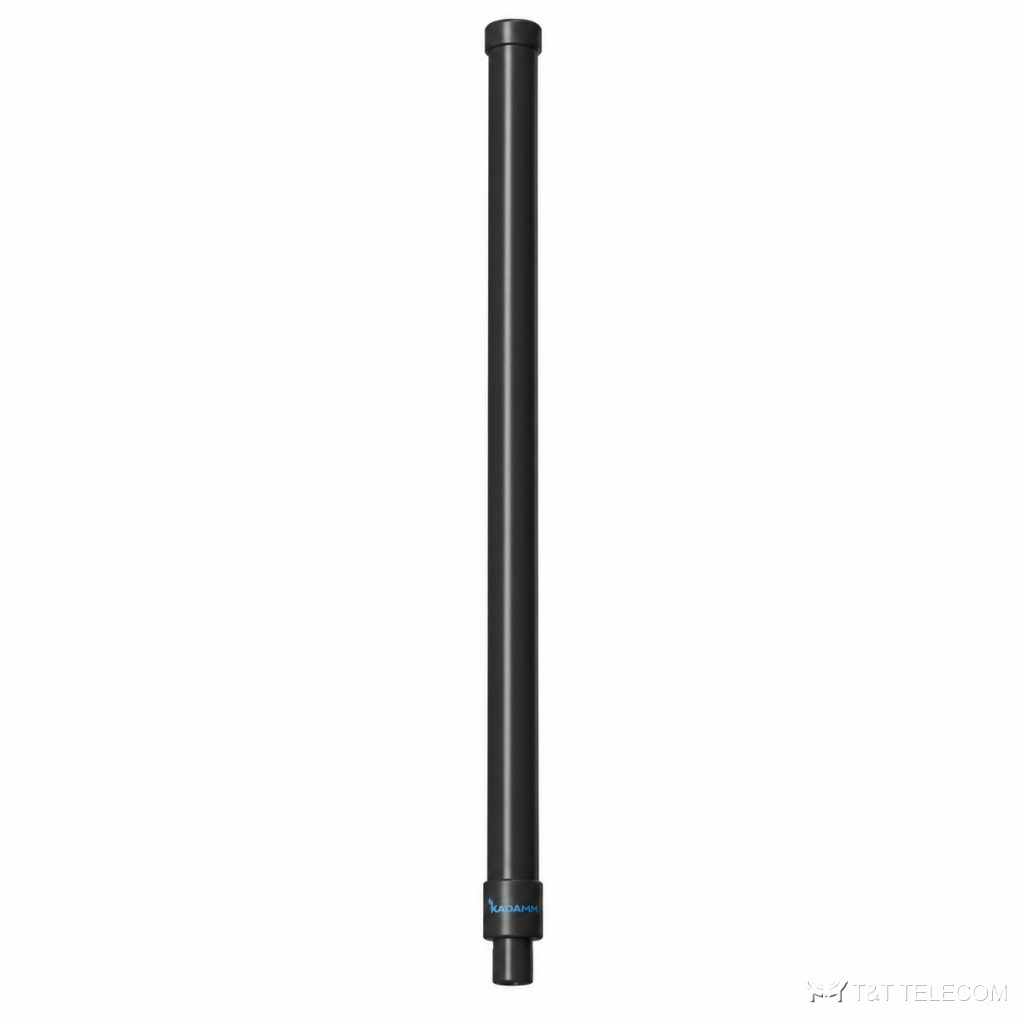

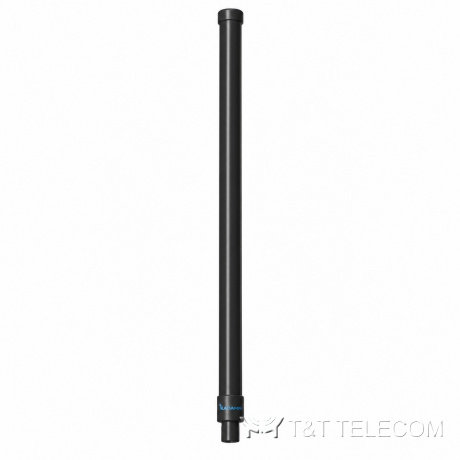

KADAMM AC-95005 — всенаправленная коллинеарная антенна 950–1050 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-95005 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-95005 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-95005: полоса 950–1050 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-95005.
- Стационарные пульты и диспетчерские — AC-95005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 950–1050 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø26 × 600( ± 5) мм |
| Масса антенны | 0,26 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-95005: 950–1050 МГц.
- Коэффициент усиления AC-95005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-95005: в горизонтальной плоскости 360°, в вертикальной 40°.
- Под разъёмы AC-95005 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-95005: Ø26 × 600( ± 5) мм, 0,26 кг.
Поставка и документы
KADAMM AC-95005 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AC-95005?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-95005?
5 дБи. Ширина луча — 360°.
Что нужно для подбора AC-95005?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-95005.
