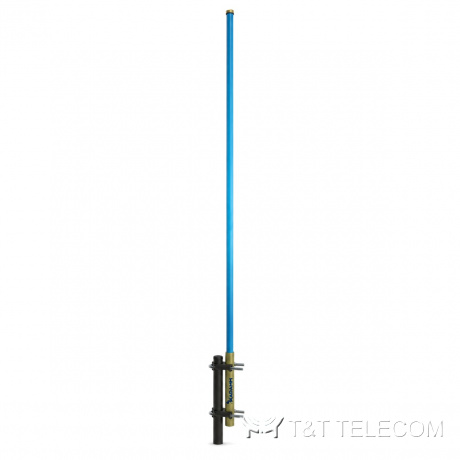

KADAMM ANT150G55 — коллинеарная ненаправленная антенна 146–160 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

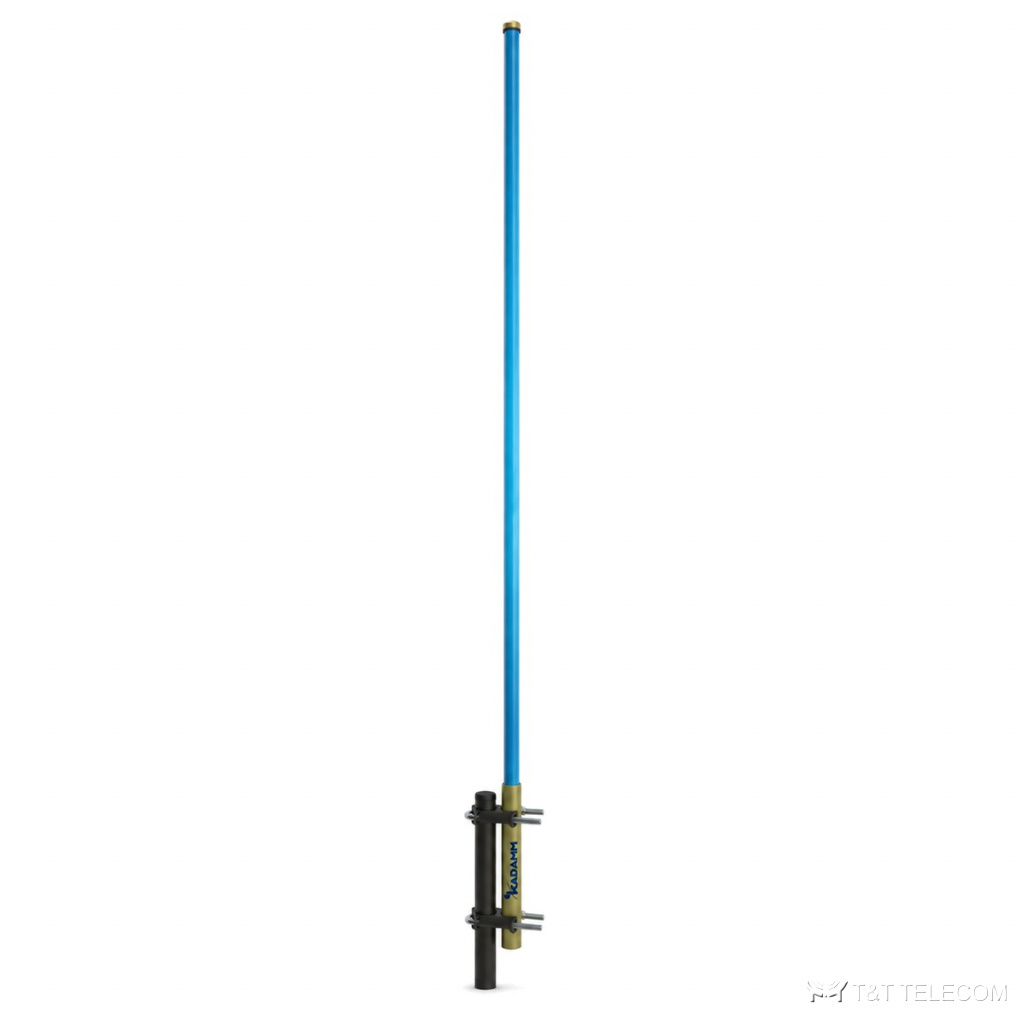

KADAMM ANT150G55 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через ANT150G55 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о ANT150G55: полоса 146–160 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — ANT150G55.
- Стационарные пульты и диспетчерские — ANT150G55.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 146–160 МГц |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 500 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3580 мм |
| Масса антенны | 5,3 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø80–95 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ANT150G55 — 146–160 МГц.
- Усиление ANT150G55 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ANT150G55: в горизонтальной плоскости 360°, в вертикальной 35°.
- Разъёмы ANT150G55 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ANT150G55: Ø80–95 мм.
- Габариты и масса ANT150G55: 3580 мм, 5,3 кг.
Поставка и документы
Поставляем KADAMM ANT150G55 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ANT150G55?
Ø.80–95 мм
Что нужно для подбора ANT150G55?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ANT150G55.
Какие частоты поддерживает ANT150G55?
Рабочая полоса ANT150G55 — 146–160 МГц.
