Элементы волноводного тракта

Волновод передаёт СВЧ-энергию по полой металлической трубе и выигрывает у коаксиальной линии там, где важны малые потери и высокая пропускаемая мощность: в радиолокации, спутниковых станциях, радиорелейных линиях и на измерительных стендах миллиметрового диапазона. Волноводный тракт собирают из прямых секций, изгибов, скруток, переходов и оконечных устройств одного типоразмера, поэтому все элементы удобно подбирать у одного поставщика и по одной таблице сечений.

В направлении собраны четыре подраздела KADAMM (КАДАММ). Волноводы и фланцевые принадлежности — 23 серии, около 504 моделей: прямоугольный волновод в прямых секциях до 330 ГГц, гибкий волновод скручиваемого и бесшовного исполнения, изгибы, скрутки, гермовводы, прокладки и заглушки. Переходы и вращающиеся сочленения — 28 серий, около 704 моделей, включая коаксиально-волноводные переходы до 112 ГГц. Тройники, ответвители и поляризационные устройства — 23 серии, около 400 моделей. Нагрузки и аттенюаторы — 21 серия, около 567 моделей.

Подразделы

• Волноводы и прокладки фланцев

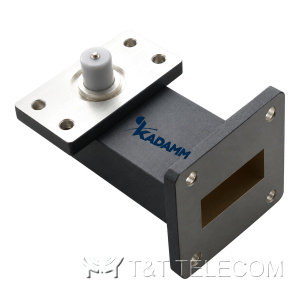

• Волноводные переходы и вращающиеся сочленения

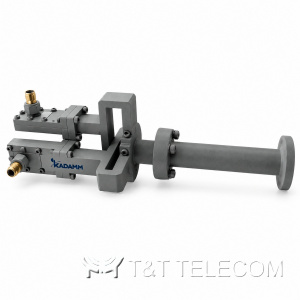

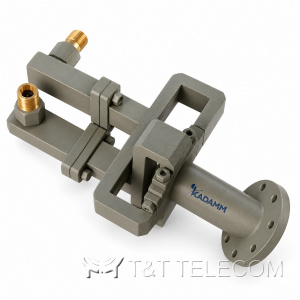

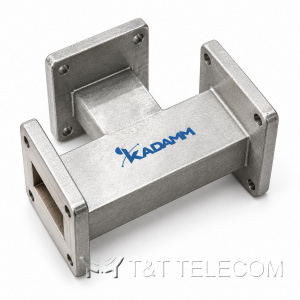

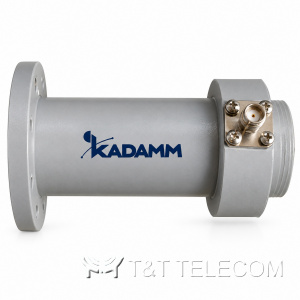

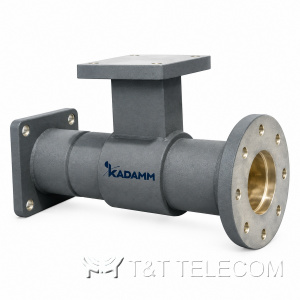

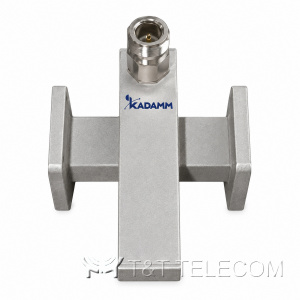

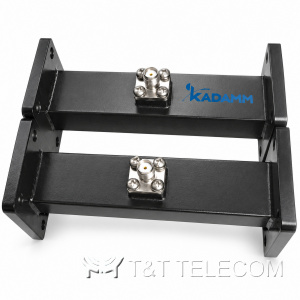

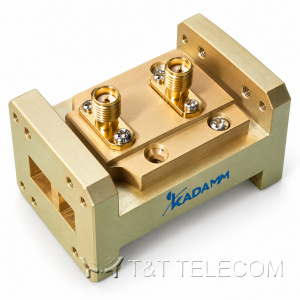

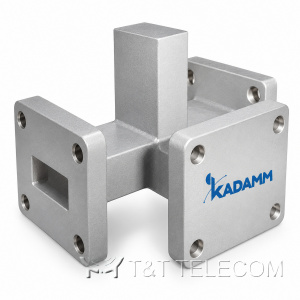

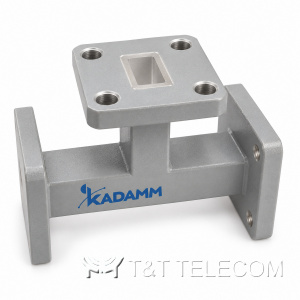

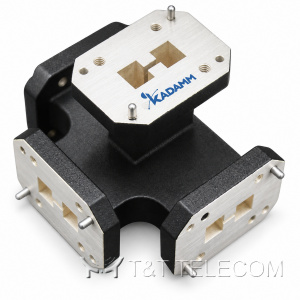

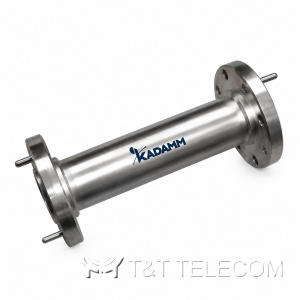

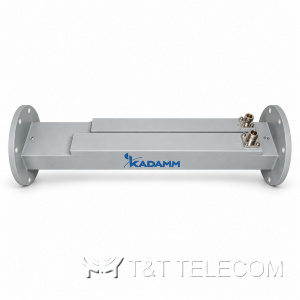

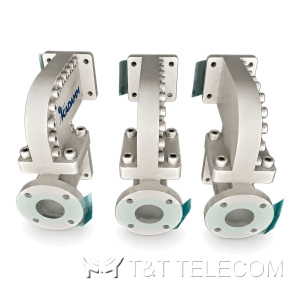

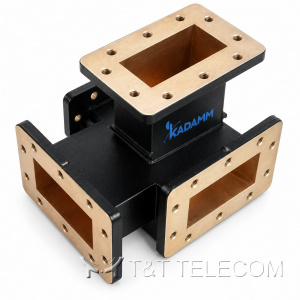

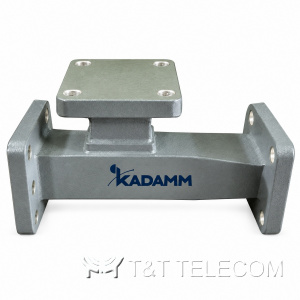

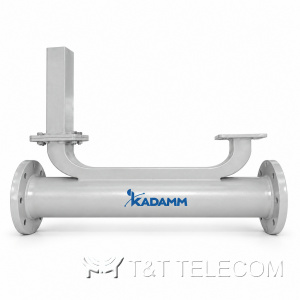

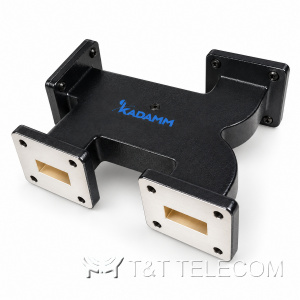

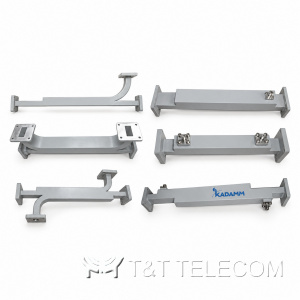

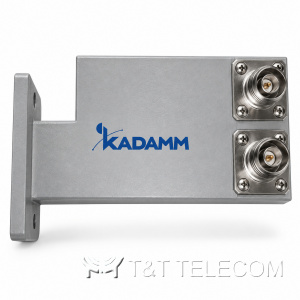

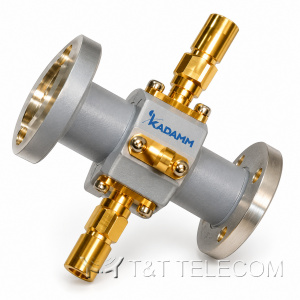

• Волноводные тройники, ответвители и поляризационные устройства

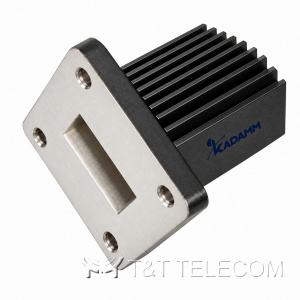

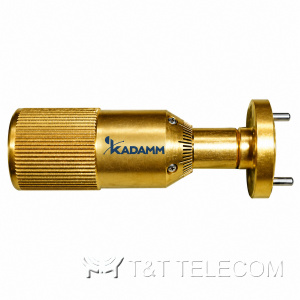

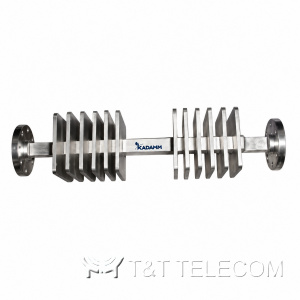

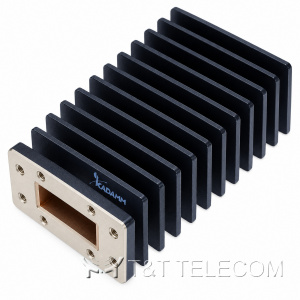

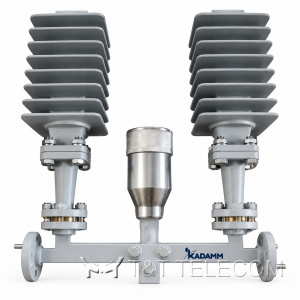

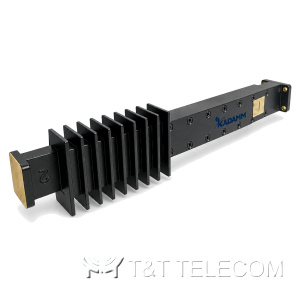

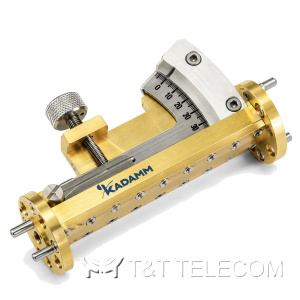

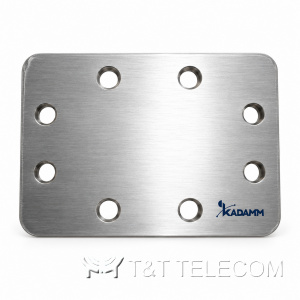

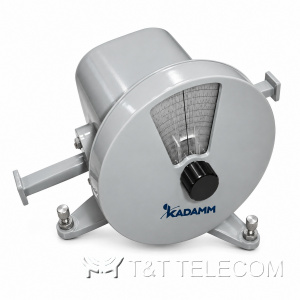

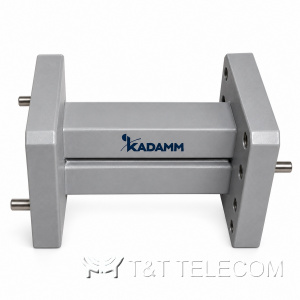

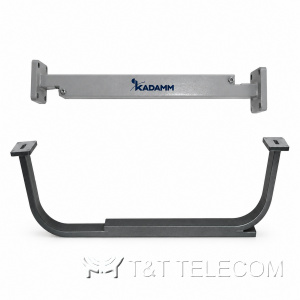

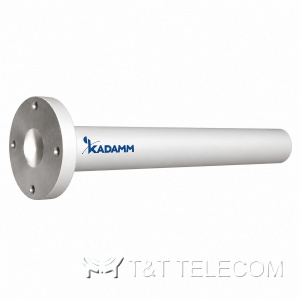

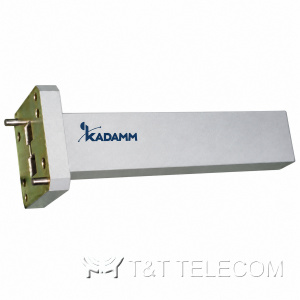

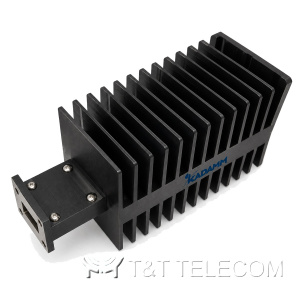

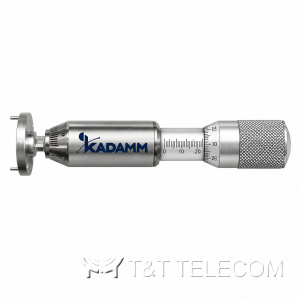

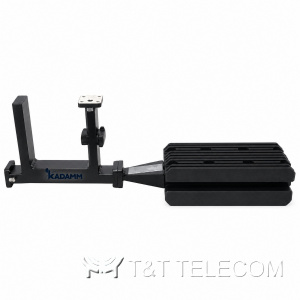

• Волноводные нагрузки и аттенюаторы

Где работает волноводная техника

• Антенно-фидерные тракты радиолокаторов и станций спутниковой связи, где волновод СВЧ несёт мощность передатчика к облучателю антенны.
• Радиорелейные линии с прямоугольными и Н-образными (двухгребневыми) волноводами, герметизируемыми секциями и секциями подачи давления.

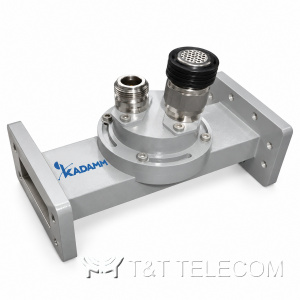

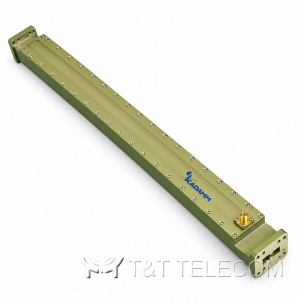

• Лабораторные стенды миллиметрового диапазона: направленные ответвители, нагрузки, аттенюаторы и переходы на коаксиал для подключения приборов.
• Поворотные антенны и сканирующие системы с вращающимися сочленениями, в том числе для круглого волновода.

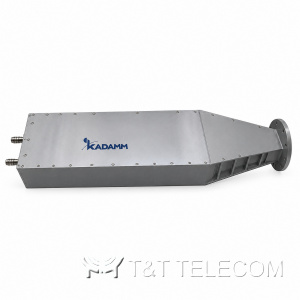

• Промышленные СВЧ-установки с магнетронами: волноводные вводы, нагрузки с водяным и воздушным охлаждением.

С чего начать подбор волноводного тракта

• Определите рабочую полосу: от неё зависит сечение волновода; в каталоге KADAMM есть сечения от 320 МГц (крупные волноводы) до 330 ГГц.
• Выберите тип линии: прямоугольный волновод, Н-образный двухгребневый для широкой полосы 840 МГц – 40 ГГц или круглый волновод для поворотных узлов.
• Согласуйте тип фланцев у всех элементов и закажите прокладки серий ПФВ-П или ПФВ-Ш того же сечения.
• Для подвижных участков используйте гибкий волновод ВГ-С (скручиваемый) или ВГ-Б (бесшовный), для поворота плоскости поляризации — скрутки ВСК.

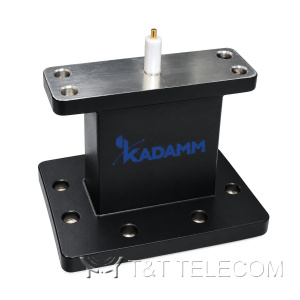

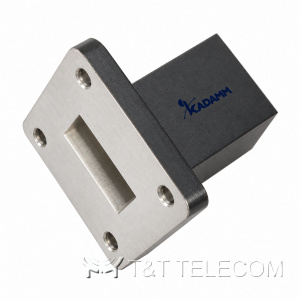

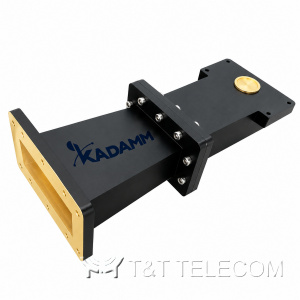

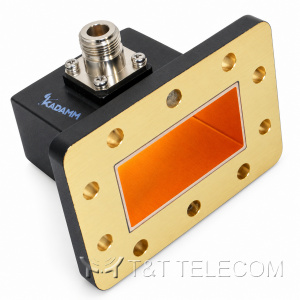

• Для перехода на приборы и кабели заложите коаксиально-волноводные переходы ВКП, для оконечной нагрузки — серии НВ подходящей мощности.

Вопросы и ответы

Чем волновод лучше коаксиального кабеля на высоких частотах?
У волновода меньше погонные потери и выше допустимая мощность, а выше 18–40 ГГц коаксиальный тракт быстро теряет в эффективности. Поэтому длинные участки и мощные тракты в сантиметровом и миллиметровом диапазоне строят на волноводах.

Можно ли собрать весь волноводный тракт из изделий KADAMM?
Да: в четырёх подразделах есть прямые секции, изгибы, скрутки, гибкие вставки, переходы, тройники, ответвители, нагрузки, аттенюаторы и фланцевые принадлежности одних и тех же сечений.

Пришлите схему тракта или перечень сечений — подберём элементы KADAMM и поставим их комплектом.
