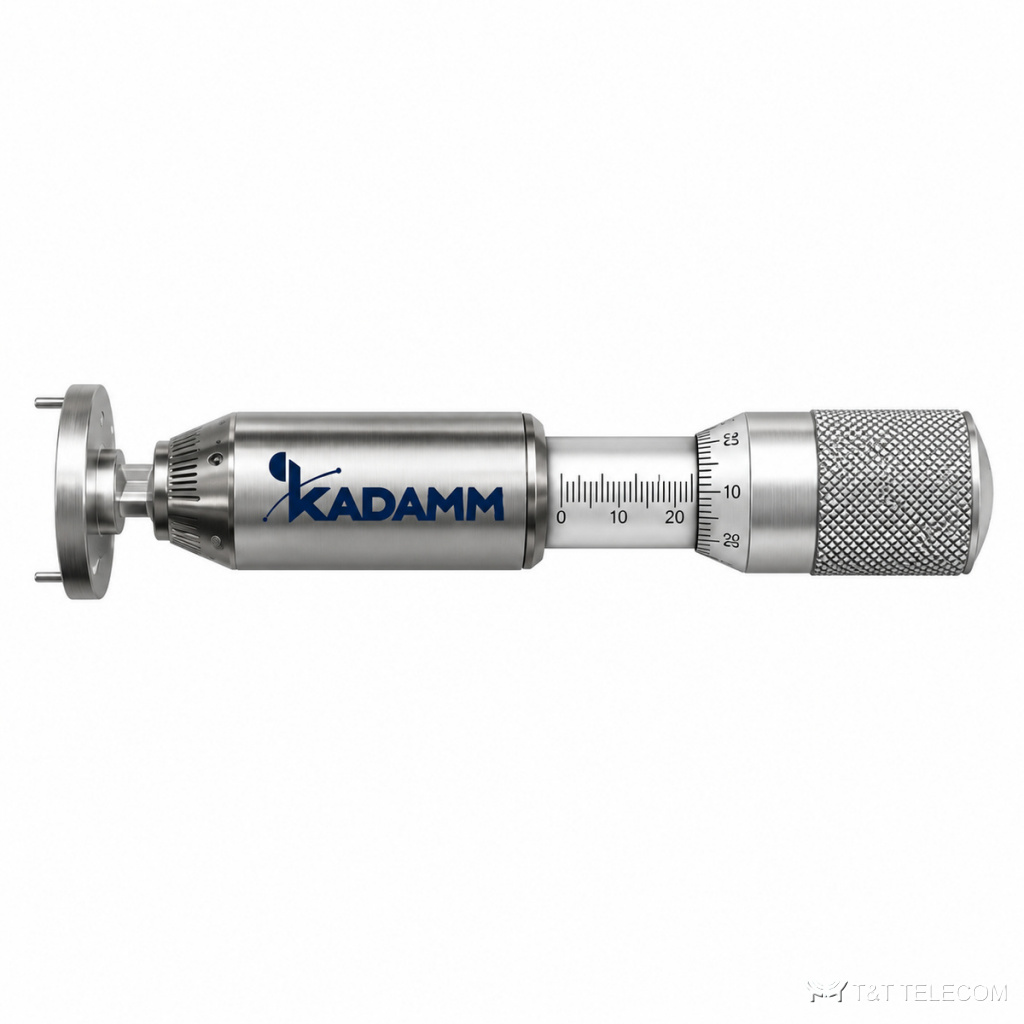

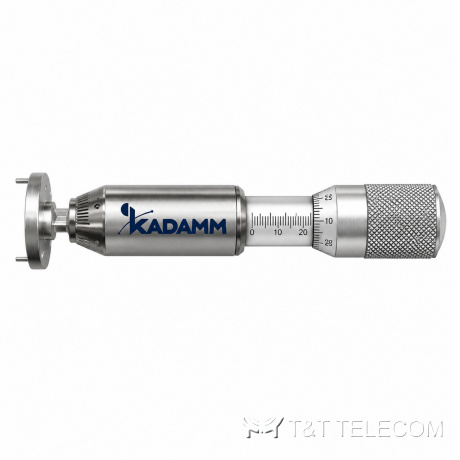

Серия короткозамкнутых нагрузок KADAMM НКЗ-П — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей

Name: Серия короткозамкнутых нагрузок KADAMM НКЗ-П — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей
Brand: KADAMM
SKU: KADAMM НКЗ-П

Волноводные нагрузки и аттенюаторы

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM НКЗ-П — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM НКЗ-П — серия из 29 короткозамкнутых нагрузок, 320 МГц – 112 ГГц. НКЗ-П создают полное отражение для калибровки и настройки. Коротко о НКЗ-П: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений.

Где применяют

Калибровка измерительных установок — НКЗ-П.
Настройка волноводных узлов — НКЗ-П.
Метрология — НКЗ-П.

Исполнения серии НКЗ-П

Артикул	Частоты, ГГц	Волновод	Фланец	Материал	Ход, мм
KADAMM НКЗ-WR10-П	73,8-112	WR10	FUGP	медь	10
KADAMM НКЗ-WR112-П	6,57-9,99	WR112	FBP	медь	40
KADAMM НКЗ-WR1150-П	0,64-0,98	WR1150	FDP	алюминий	150
KADAMM НКЗ-WR12-П	60,5-91,9	WR12	FUGP	медь	10
KADAMM НКЗ-WR137-П	5,38-8,17	WR137	FDP	медь	40
KADAMM НКЗ-WR15-П	49,8-75,8	WR15	FUGP	медь	10
KADAMM НКЗ-WR1500-П	0,49-0,75	WR1500	FDP	алюминий	180
KADAMM НКЗ-WR159-П	4,64-7,05	WR159	FDP	алюминий	50
KADAMM НКЗ-WR1800-П	0,41-0,62	WR1800	FDP	алюминий	220
KADAMM НКЗ-WR187-П	3,94-5,99	WR187	FDP	алюминий	50
KADAMM НКЗ-WR19-П	39,2-59,6	WR19	FUGP	медь	10
KADAMM НКЗ-WR2100-П	0,35-0,53	WR2100	FDP	алюминий	240
KADAMM НКЗ-WR22-П	32,9-50,1	WR22	FUGP	медь	10
KADAMM НКЗ-WR229-П	3,22-4,90	WR229	FDP	алюминий	50
KADAMM НКЗ-WR2300-П	0,32-0,49	WR2300	FDP	алюминий	300
KADAMM НКЗ-WR28-П	26,5-40,0	WR28	FBP	медь	10
KADAMM НКЗ-WR284-П	2,60-3,95	WR284	FDP	алюминий	60
KADAMM НКЗ-WR34-П	21,7-33,0	WR34	FBP	медь	10
KADAMM НКЗ-WR340-П	2,17-3,30	WR340	FDP	алюминий	60
KADAMM НКЗ-WR42-П	17,6-26,7	WR42	FBP	медь	20
KADAMM НКЗ-WR430-П	1,72-2,61	WR430	FDP	алюминий	70
KADAMM НКЗ-WR51-П	14,5-22,0	WR51	FBP	медь	20
KADAMM НКЗ-WR510-П	1,45-2,20	WR510	FDP	алюминий	80
KADAMM НКЗ-WR62-П	11,9-18,0	WR62	FBP	медь	25
KADAMM НКЗ-WR650-П	1,13-1,73	WR650	FDP	алюминий	90
KADAMM НКЗ-WR75-П	9,84-15,0	WR75	FBP	медь	30
KADAMM НКЗ-WR770-П	0,96-1,46	WR770	FDP	алюминий	100
KADAMM НКЗ-WR90-П	8,20-12,40	WR90	FBP	медь	30
KADAMM НКЗ-WR975-П	0,75-1,15	WR975	FDP	алюминий	130

Общие характеристики

Параметр	Значение
КСВН, не более	50

Как выбрать модель

Сначала выбирают строку НКЗ-П по частоте — серия перекрывает 320 МГц – 112 ГГц.
Соединители НКЗ-П — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM НКЗ-П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии НКЗ-П?
По таблице исполнений НКЗ-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у НКЗ-П?
У НКЗ-П — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия НКЗ-П?
Диапазон серии НКЗ-П — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
