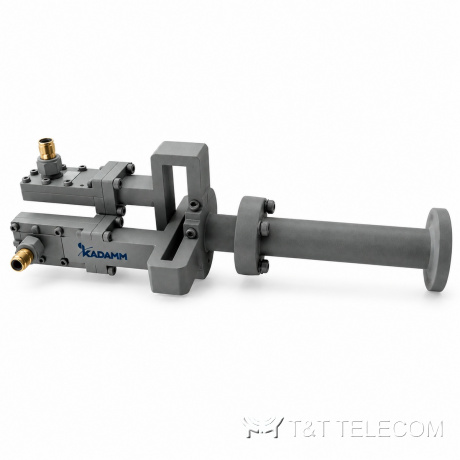

Серия поляризационных устройств KADAMM ПКП-Ш — 2 – 40 ГГц, соединители по таблице исполнений, 10 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПКП-Ш — серия из 10 поляризационных устройств, 2 – 40 ГГц. ПКП-Ш разделяют или формируют поляризации сигнала в круглом волноводе. Параметры ПКП-Ш: диапазон 2 – 40 ГГц; соединители по таблице исполнений.
Где применяют
- Облучатели спутниковых антенн — ПКП-Ш.
- Антенны с двойной поляризацией — ПКП-Ш.
- Измерительные установки — ПКП-Ш.
Исполнения серии ПКП-Ш
| Артикул | Частоты, ГГц | Материал | Ø волн., мм | Полоса | Эллипт., дБ |
|---|---|---|---|---|---|
| KADAMM ПКП-10-20400/30700 | 20,4-30,7 | алюминий | 10 | ≤12% | Txменее 0,9;Rxменее 1,9 |
| KADAMM ПКП-102-2000/4000 | 2-4 | алюминий | 102 | ≤67% | Txменее 5;Rxменее 5 |
| KADAMM ПКП-11-18000/26000 | 18-26 | медь | 11,0 | ≤45% | Txменее 4;Rxменее 4 |
| KADAMM ПКП-15,8-12400/18000 | 12,4-18 | медь | 15,8 | ≤45% | Txменее 4;Rxменее 4 |
| KADAMM ПКП-23,825-8000/12400 | 8-12,4 | алюминий | 23,825 | ≤45% | Txменее 3,5;Rxменее 4 |
| KADAMM ПКП-50-4000/8000 | 4-8 | алюминий | 50 | ≤67% | Txменее 5;Rxменее 5 |
| KADAMM ПКП-51,99-3700/6425 | 3,7-6,425 | алюминий | 51,99 | ≤54% | Txменее 0,5;Rxменее 1,9 |
| KADAMM ПКП-59-3400/6425 | 3,4-6,425 | алюминий | 59 | ≤62% | Txменее 0,6;Rxменее 1,9 |
| KADAMM ПКП-60,04-3400/6725 | 3,4-6,725 | алюминий | 60,04 | ≤66% | Txменее 0,75;Rxменее 2 |
| KADAMM ПКП-7,75-26000/40000 | 26-40 | медь | 7,75 | ≤45% | Txменее 4,5;Rxменее 4,5 |
На что смотреть при выборе
- Сначала выбирают строку ПКП-Ш по частоте — серия перекрывает 2 – 40 ГГц.
- Соединители ПКП-Ш — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПКП-Ш подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ПКП-Ш?
Диапазон серии ПКП-Ш — 2 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПКП-Ш?
К карточке ПКП-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПКП-Ш?
По таблице исполнений ПКП-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
